Реле 5A 4CO 24VDC тест кнопка LED | SXM4CB2BD SE APC

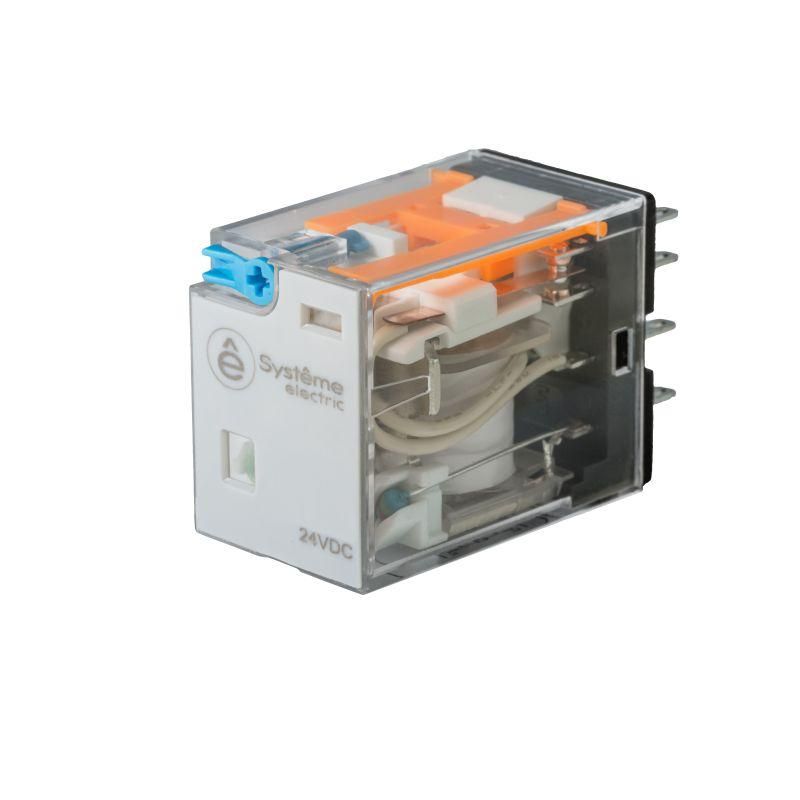

Реле Systeme Electric sxm4cb2bd - миниатюрное промежуточное реле с четырьмя переключающими контактами на 5 А и питанием 24 В постоянного тока, оснащённое тестовой кнопкой и светодиодной индикацией. Подходит для управления нагрузками в автоматизированных системах, шкафах управления и промышленном оборудовании.

Назначение и область применения

Реле Systeme Electric sxm4cb2bd используется для коммутации слаботочных управляющих сигналов в мощные нагрузки. Применяется там, где требуется изолированное управление цепями: в панелях управления, на станках, конвейерах, системах вентиляции, насосах и других устройствах промышленной автоматизации. Четыре контакта позволяют одновременно управлять несколькими цепями, что снижает количество необходимых устройств.

Технические характеристики

• Напряжение управления: 24 В постоянного тока (DC)
• Номинальный ток контактов: 5 А
• Тип контактов: 4NO (четыре нормально открытых, без нормально замкнутых)
• Тип реле: моностабильное (возврат в исходное состояние после снятия напряжения)
• Способ подключения: плоский штекерный разъём (втычной монтаж)
• Индикация: встроенный светодиод показывает наличие напряжения на катушке
• Тестовая функция: кнопка позволяет проверить работу контактов без подачи управляющего сигнала
• Степень защиты: IP50 - защищено от пыли, но не от воды
• Электрический ресурс: до 10 миллионов операций включений/выключений
• Поляризация: свободная - можно подключать клеммы катушки в любом порядке

Совместимость и монтаж

Реле Systeme Electric sxm4cb2bd устанавливается в стандартные релейные гнёзда с типоразмером, совместимым с плоскими штекерными разъёмами. Монтаж - втычной: достаточно вставить реле в панель до щелчка. Убедитесь, что гнездо рассчитано на 4 контакта и соответствует размеру корпуса. Напряжение управления должно точно соответствовать 24 В DC - превышение может повредить катушку. Контакты рассчитаны на активную нагрузку (резистивную); для индуктивных нагрузок (например, катушек, двигателей) рекомендуется использовать дополнительные фильтры или TVS-диоды.

Безопасность и стандарты

Реле соответствует требованиям безопасности для промышленного оборудования. Степень защиты IP50 обеспечивает надёжную работу в пыльных помещениях, но не допускает воздействие влаги - не используйте в условиях повышенной влажности или на открытом воздухе. Отсутствие сертификата UL/CE в предоставленных данных не позволяет гарантировать соответствие европейским или американским стандартам - уточните документацию у поставщика для экспорта или специализированных проектов.

Преимущества

• Удобство диагностики: светодиод сразу показывает, есть ли напряжение на катушке - помогает выявить проблему в управляющей цепи
• Тестовая кнопка позволяет проверить работоспособность контактов без запуска всей системы - экономит время при обслуживании
• Высокий ресурс (до 10 млн циклов) - снижает частоту замены в интенсивно используемых системах
• Простой втычной монтаж - не требует пайки или болтовых соединений
• Свободная полярность - не нужно соблюдать порядок подключения проводов к катушке

Ограничения применения

• Не предназначено для работы с переменным током - только 24 В DC
• Защита IP50 не защищает от брызг, пара и влаги - не применяйте в сырых средах, на улице или рядом с мойками
• Четыре контакта - все нормально открытые; если нужны нормально замкнутые - выбирайте другую модель
• Не предназначен для высоких импульсных токов - максимальный ток 5 А - не превышайте даже кратковременно
• Подходит только для резистивных и слабоиндуктивных нагрузок; для мощных двигателей или трансформаторов нужна дополнительная защита

Примеры использования

• Управление вентиляторами в шкафу управления - 24 В DC от ПЛК включает реле, которое замыкает цепь 220 В на вентилятор
• Переключение режимов на станке: одно реле управляет трёмя исполнительными механизмами одновременно
• Автоматическое отключение света в помещении через контроллер - реле sxm4cb2bd коммутирует группу ламп
• Система аварийной блокировки: при срабатывании датчика реле размыкает цепь питания опасного участка

Практические советы

• Проверьте напряжение на катушке перед установкой - даже кратковременная подача 48 В вместо 24 В может вывести реле из строя
• При использовании с индуктивными нагрузками (электромагниты, реле, двигатели) обязательно установите демпферный диод параллельно нагрузке
• При монтаже в шкафу следите, чтобы штекеры плотно входили - плохой контакт вызывает нагрев и отказ
• Светодиод индикации горит при наличии напряжения на катушке - если он не светится, проверьте источник управления, а не само реле
• Тест-кнопка работает только при подключенном питании - она не проверяет целостность контактов без напряжения на катушке
• Замена реле: отключите питание, потяните реле sxm4cb2bd прямо из гнезда - не дергайте за провода
