Реле 6A 4CO 230VAC тест кнопка LED | SXM4AB2P7 SE APC

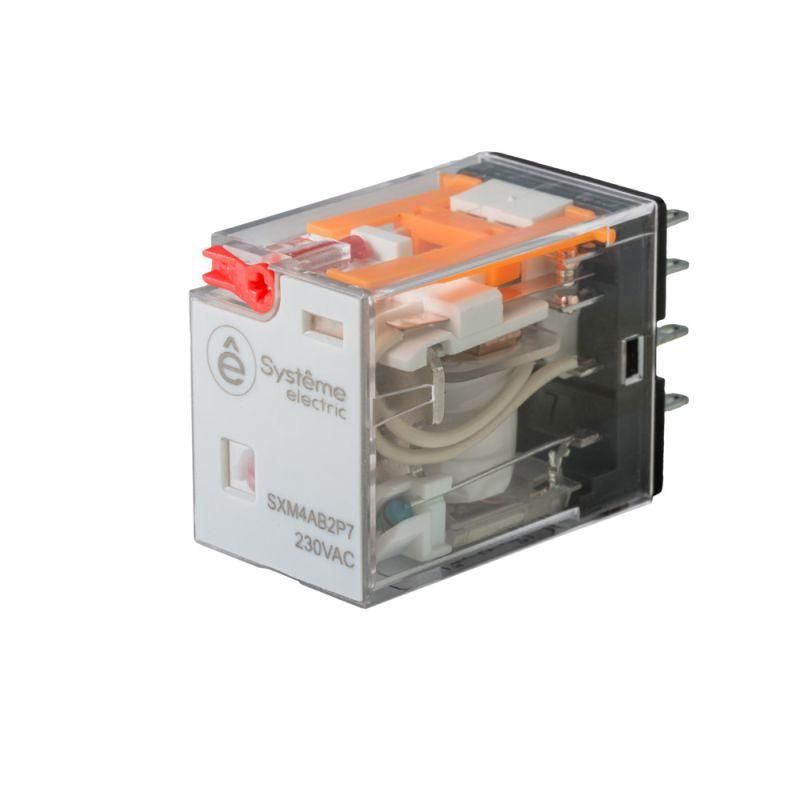

Реле Systeme Electric sxm4ab2p7 - миниатюрное электромеханическое устройство с четырьмя переключающими контактами, рассчитанное на работу в сетях переменного тока 230 В и токе до 6 А. Благодаря наличию тестовой кнопки и LED-индикации, реле удобно использовать при диагностике и обслуживании оборудования.

Назначение и область применения

Реле Systeme Electric sxm4ab2p7 предназначено для коммутации слаботочных и среднегрузовых цепей в системах автоматизации. Подходит для управления двигателями, нагревательными элементами, световыми нагрузками и другими исполнительными механизмами. Часто применяется в шкафах управления, промышленном оборудовании, системах освещения, конвейерах и объектах жилищно-коммунальной инфраструктуры.

Технические характеристики

• Номинальный ток: 6 А - способно выдерживать постоянную нагрузку до этого значения без перегрева;
• Номинальное напряжение: 230 В AC - работает исключительно в сетях переменного тока, не совместимо с постоянным током;
• Число контактов: 4 CO (перекидные) - каждый контакт имеет нормально замкнутый (NC) и нормально разомкнутый (NO) вывод, что позволяет реализовать гибкие схемы управления;
• Индикация состояния: LED-диод показывает наличие напряжения на катушке - видно, когда реле активировано;
• Тестовая кнопка: позволяет вручную проверить работоспособность контактов без подачи управляющего сигнала;
• Тип переключения: моностабильный - возвращается в исходное состояние после снятия напряжения с катушки;
• Подключение: плоский штекерный разъем - быстрый монтаж без пайки, совместим с типовыми DIN-рейками и клеммниками;
• Степень защиты: IP50 - защищён от пыли, но не от брызг воды и влаги; не предназначен для открытых или влажных помещений;
• Поляризация: свободная - можно подключать к сети без соблюдения полярности входных проводов.

Совместимость и монтаж

Реле Systeme Electric sxm4ab2p7 устанавливается на стандартную DIN-рейку 35 мм. Штекерные ножки соответствуют формату 5,0 × 0,8 мм - подходят к большинству промышленных релейных баз и клеммных колодок. Для надёжного соединения рекомендуется использовать зажимы с усилием затяжки 0,2–0,3 Нм. Убедитесь, что площадка подключения не перегружена: максимальная плотность тока - 6 А на один контакт. Не допускается установка рядом с источниками сильного тепла (>60 C) или вибрационного оборудования без демпферов.

Безопасность и стандарты

Реле соответствует требованиям IEC 61810-1 для электромеханических реле. Применяется в соответствии с нормами безопасности EN 60947-5-1. Сертифицировано для работы в условиях промышленного электрооборудования. Отсутствие защиты от влаги (IP50) требует обязательного размещения внутри закрытых щитов.

Преимущества

• Удобная индикация - LED показывает реальное состояние катушки, снижает время диагностики;
• Тестовая кнопка - позволяет проверить механическую часть контактов без внешнего управления;
• Высокая надёжность - электромеханическая конструкция устойчива к импульсным помехам и скачкам напряжения;
• Гибкость схем - четыре перекидных контакта позволяют реализовать сложные логические функции без дополнительных компонентов;
• Лёгкий монтаж - штекерный интерфейс исключает необходимость пайки и ускоряет сервисное обслуживание.

Ограничения применения

• Не используется в помещениях с высокой влажностью, на улице или в местах возможного попадания воды - из-за низкой степени защиты IP50;
• Не подходит для частых включений более 1000 раз в час - риск износа контактов;
• Запрещено подключать к цепям постоянного тока - катушка рассчитана только на 230 В AC;
• Не рекомендуется для управления мощными индуктивными нагрузками (например, крупными электродвигателями) без дополнительных RC-цепей или варисторов - возможна эрозия контактов;
• Не предназначен для взрывоопасных сред - отсутствует сертификат ATEX или IECEx.

Примеры использования

• Управление насосами в системах водоснабжения через PLC;
• Переключение режимов работы печей и термостатов в HVAC-системах;
• Автоматическое включение аварийного освещения при отключении основного питания;
• Контроль последовательности запуска нескольких двигателей на конвейере;
• Функциональные модули в распределительных шкафах ЖКХ и офисных зданий.

Практические советы

• При использовании в цепях с индуктивной нагрузкой (двигатели, реле, соленоиды) обязательно установите дугогашение - варистор или RC-цепочку параллельно контактам;
• Проверьте соответствие сечения провода: для 6 А используйте медный провод не менее 1,5 мм2;
• При сборке шкафа следите, чтобы штекеры не были перекошены - это вызывает повышенное переходное сопротивление и перегрев;
• LED-индикация горит при наличии напряжения на катушке - если она не светится, проверьте питание, а не контакты;
• Реле Systeme Electric sxm4ab2p7 легко заменяется аналогичными изделиями других брендов с тем же штекером и параметрами - сохраняйте образец для сравнения при ремонте.
