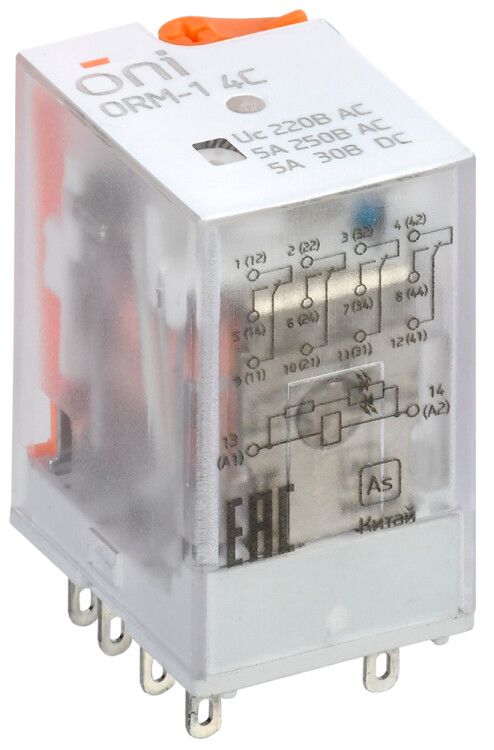

Реле интерфейсное ORM 4C 220В AC со светодиодом и тестовой кнопкой ONI - ORM-1-4C-AC220V-L-B IEK

Реле интерфейсное ORM-1 4C 220В AC с светодиодом и тестовой кнопкой - устройство для гальванической развязки между слаботочными цепями управления и силовыми нагрузками. Бренд ONI (IEK) предлагает эту модель в формате втычного модуля с удобной индикацией и диагностикой, что делает ORM-1 4C 220В AC с светодиодом и тестовой кнопкой надёжным решением для автоматизации промышленного оборудования.

Назначение и область применения

Реле интерфейсное ORM-1 4C 220В AC с светодиодом и тестовой кнопкой используется для передачи управляющих сигналов от контроллеров, PLC или других слаботочных устройств к мощным потребителям - таким как двигатели, нагреватели, клапаны или световые сигнализации. Гальваническая развязка защищает чувствительную электронику от помех и высоких напряжений в силовых цепях. Подходит для установки в шкафах управления на DIN-рейку.

Технические характеристики

• Тип питания: переменный ток (AC), 220 В
• Номинальный ток контактов: 5 А
• Количество контактов: 4 нормально замкнутых (NO - отсутствуют, только NC)
• Тип контактов: одинарные, без комбинированных (NO/NC)
• Управление: моностабильное (возврат в исходное состояние после снятия питания)
• Индикация: светодиод показывает наличие напряжения на катушке
• Подключение: разъёмное (штепсельное), снимаемые клеммы
• Степень защиты: IP20 - против доступа пальцев и крупных предметов, не защищено от воды и пыли
• Поляризация: свободная - можно подключать фазу и ноль в любом порядке
• Срок гарантии: 12 месяцев

Совместимость и монтаж

ORM-1 4C 220В AC с светодиодом и тестовой кнопкой монтируется встык на стандартную DIN-рейку шириной 35 мм. Для подключения используются съёмные штепсельные разъёмы - они позволяют легко вынуть реле из корпуса для диагностики или замены без демонтажа проводов. Клеммы снабжены зажимами для проводов до 2,5 мм2. Устройство совместимо с большинством промышленных контроллеров, выдающих сигнал 220 В AC.

Безопасность и стандарты

Реле соответствует требованиям безопасности для устройств класса II (двойная изоляция). Наличие принудительно управляемых контактов обеспечивает гарантированное размыкание даже при механическом заклинивании. IP20 позволяет использовать только внутри закрытых щитов, где исключён доступ к токоведущим частям.

Преимущества

• Чёткая индикация состояния через светодиод - сразу видно, есть ли питание на катушке
• Тестовая кнопка позволяет проверить работу контактов без подачи управляющего сигнала
• Съёмные клеммы ускоряют обслуживание и снижают риск повреждения проводов при замене
• Свободная поляризация упрощает подключение - не нужно следить за порядком фазы и нуля
• Высокая плотность: четыре контакта в одном компактном модуле экономят место в шкафу

Ограничения применения

• Не предназначен для работы во влажных, запылённых или агрессивных средах - IP20 не обеспечивает защиту от жидкости и пыли
• Только нормально замкнутые контакты - нельзя использовать для задач, требующих нормально разомкнутых (NO) контактов
• Максимальный ток 5 А - не подходит для управления мощными нагрузками выше 1,1 кВт при 220 В
• Требуется источник питания 220 В AC; не работает от постоянного тока или низковольтных систем (24 В DC и др.)

Примеры использования

• Управление двигателем насоса через PLC с выходом 220 В AC
• Запуск системы аварийного освещения при отключении основного питания
• Контроль работы терморегулятора на печи или сушильной камере
• Логическая связь между несколькими датчиками и исполнительными механизмами в конвейерной линии

Практические советы

• Проверьте соответствие нагрузки: максимальная мощность - 1100 Вт при 220 В. Превышение вызовет перегрев и отказ контактов.
• При монтаже используйте кабель с жилами 0,5–2,5 мм2. Большие сечения могут не войти в клеммы.
• Используйте тестовую кнопку для быстрого определения работоспособности контактов - особенно при диагностике неисправностей.
• Обязательно убедитесь, что реле установлено в защищённом шкафу - внешняя среда с пылью или влагой сведёт на нет его долговечность.
• При замене - всегда отключите питание. Хотя клеммы съёмные, напряжение на входе остаётся опасным.
