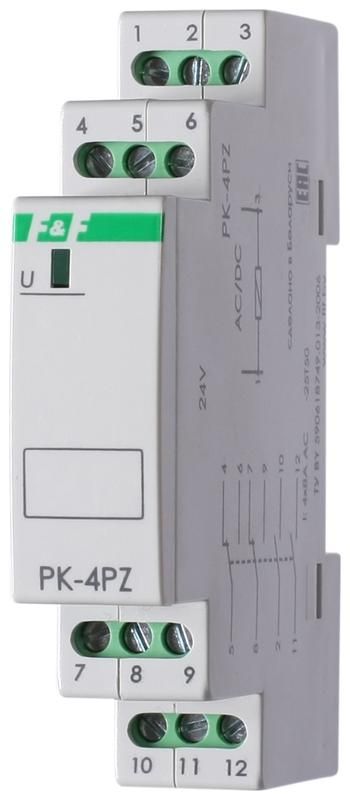

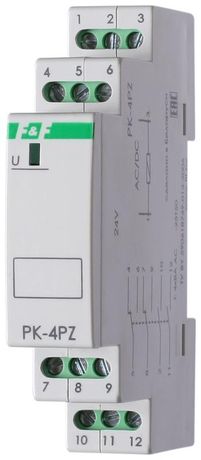

Реле электромагнитное PK-4PZ 24 - EA06.001.027 Евроавтоматика

Реле промежуточное PK-4PZ 24В AC/DC 1 модуль монтаж на DIN-рейке 4х8А 2NO/NC+2NO IP20 от Евроавтоматика ФиФ используется для гальванической развязки управляющих и силовых цепей, обеспечивает дистанционное управление нагрузкой при подаче 24 В постоянного или переменного тока. Устройство компактно, легко монтируется на DIN-рейку и подходит для автоматических систем с частыми коммутациями.

Назначение и область применения

Реле промежуточное PK-4PZ 24В AC/DC 1 модуль монтаж на DIN-рейке 4х8А 2NO/NC+2NO IP20 применяется для передачи сигнала управления от слаботочных цепей (например, PLC, кнопок, датчиков) к мощным нагрузкам - таким как двигатели, нагреватели, световые сигналы. Гальваническая развязка защищает чувствительную электронику от помех и высоких напряжений. Подходит для сборки щитов управления в машиностроении, пищевой промышленности, конвейерных линиях и системах автоматизации.

Технические характеристики

• Напряжение питания: 24 В (переменный или постоянный ток - AC/DC)
• Коммутируемый ток: 8 А на каждый контакт
• Количество контактов: 4 - два пары (2NO/NC) и две нормально замкнутые (2NO)
• Тип переключения: моностабильный (возврат в исходное состояние после снятия питания)
• Способ монтажа: установка на DIN-рейку шириной 35 мм (1 модуль)
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, не защищено от воды
• Индикация: светодиод показывает наличие питания на катушке
• Диапазон температур: от -25 C до +50 C
• Климатическое исполнение: УХЛ4 - для работы в помещениях с умеренным и холодным климатом
• Поляризация: свободная - можно подключать к +-24 В без соблюдения полярности
• Число фаз: однофазное

Совместимость и монтаж

Реле промежуточное PK-4PZ 24В AC/DC 1 модуль монтаж на DIN-рейке 4х8А 2NO/NC+2NO IP20 совместимо со всеми стандартными DIN-рейками типа TS35. Монтаж осуществляется простым защелкиванием - устройство фиксируется без инструментов. Клеммы для подключения проводов рассчитаны на сечение до 2,5 мм2. Для надежной работы рекомендуется использовать изолированные наконечники. Обмотка реле работает как на переменном, так и на постоянном токе - подключение не требует учета полярности.

Безопасность и стандарты

Реле соответствует директивам ЕС: 2014/30/EU (электромагнитная совместимость) и 2014/35/EU (низковольтное оборудование). Применение устройства в соответствии с этими требованиями гарантирует безопасность в промышленных сетях. Наличие сертификатов позволяет использовать реле в рамках европейских стандартов качества и безопасности.

Преимущества

• Поддержка AC/DC - универсальное питание снижает необходимость хранить несколько типов реле
• Гальваническая развязка защищает контроллеры от скачков напряжения и импульсов
• Светодиодная индикация позволяет оперативно определить работоспособность
• Высокая плотность контактов: четыре контакта в одном модуле экономят место в шкафу
• Устойчивость к колебаниям температуры - надежная работа даже в неотапливаемых помещениях

Ограничения применения

• Не предназначен для работы во влажной среде или на открытом воздухе - степень защиты IP20 не предохраняет от брызг и пыли
• Запрещено превышать ток 8 А на один контакт - перегрузка вызывает заклинивание контактов или выход из строя
• Не рекомендуется для частых коммутаций выше 1000 циклов/час - срок службы контактов ограничен механической износостойкостью
• Не подходит для взрывоопасных зон - отсутствует взрывозащита

Примеры использования

• Управление двигателем насоса через PLC - слаботочный сигнал 24 В DC активирует реле, которое включает 220 В AC
• Автоматизация освещения в цеху: датчики движения подают сигнал на PK-4PZ, который замыкает цепь ламп
• Сигнализация аварийных ситуаций: реле включает звуковой или световой сигнал при срабатывании термодатчика
• Резервирование цепей: использование одной пары NO/NC для переключения между основным и запасным источником питания

Практические советы

• При подключении нагрузки используйте автоматические выключатели или предохранители - они защитят реле от коротких замыканий
• Для долгой жизни контактов не коммутируйте индуктивные нагрузки (катушки, двигатели) без RC-дугогашения
• Проверьте соответствие сечения провода и клемм - слишком толстый провод может повредить зажим
• Если реле установлено рядом с частотниками или инверторами - используйте экранированные кабели и разнесите входные и выходные цепи
• PK-4PZ 24В AC/DC 1 модуль монтаж на DIN-рейке 4х8А 2NO/NC+2NO IP20 от Евроавтоматика ФиФ - проверенное решение для стандартных задач автоматизации; при необходимости замены аналогичных изделий - он является прямой заменой большинству реле с такими же параметрами
