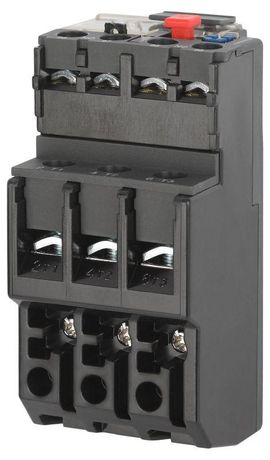

Реле электротепловое PRO DRT10-D055-0008-E РТИ-1312 5,5-8А | Б0050415 ЭРА

Реле электротепловое РТИ-1312 5,5–8А DRT10-D055-0008-E от бренда ЭРА предназначено для защиты электродвигателей от перегрузок и других аварийных режимов. Это надёжное устройство с функцией автоматического перезапуска, совместимое с контактными аппаратами серии КТИ и КМИ.

Назначение и область применения

Реле электротепловое РТИ-1312 5,5–8А DRT10-D055-0008-E защищает электродвигатели от:

• перегрузки по току;
• асимметрии напряжений между фазами;
• затянутого пуска (длительного разгона);
• заклинивания ротора.

Устройство устанавливается непосредственно на контакторы серии КТИ и КМИ. Не предназначен для защиты от короткого замыкания - для этого требуется отдельная защита: предохранители или автоматический выключатель с подходящим номиналом.

Технические характеристики

• Номинальный ток: 8 А - максимальный ток, при котором реле сохраняет работоспособность; регулируется в диапазоне 5,5–8 А.
• Максимальное рабочее напряжение: 600 В - допустимое напряжение в цепи управления и силовой цепи.
• Класс защиты: 10 - время срабатывания при перегрузке в 7,2×Iн составляет 20–120 секунд, что соответствует классу 10 по ГОСТ Р МЭК 60947-4-1.
• Количество контактов: один нормально открытый (НО) и один нормально закрытый (НЗ) - используются для сигнализации состояния (например, “отключение из-за перегрузки” или “готовность к запуску”).
• Автоматический перезапуск: да - после остывания и устранения причины перегрузки реле самостоятельно восстанавливает работу без участия оператора.
• Способ монтажа: непосредственное крепление - устанавливается прямо на контактор, без дополнительных кронштейнов.
• Тип присоединения: винтовые зажимы - надёжное и проверенное соединение проводов, требует периодической подтяжки.

Совместимость и монтаж

Реле электротепловое РТИ-1312 5,5–8А DRT10-D055-0008-E совместимо исключительно с контактными аппаратами серии КТИ и КМИ. Прямой монтаж обеспечивает жёсткую механическую связь и минимизирует риск потери контакта. Подключение силовых проводов выполняется через винтовые зажимы - используйте провода сечением до 2,5 мм2. Перед установкой убедитесь, что номинальный ток двигателя попадает в диапазон 5,5–8 А. Не применяйте с другими типами контакторов - возможна некорректная работа или повреждение устройства.

Безопасность и стандарты

Реле электротепловое РТИ-1312 5,5–8А DRT10-D055-0008-E соответствует требованиям ГОСТ Р МЭК 60947-4-1. Обеспечивает безопасную работу в условиях, где есть риск перегрева двигателя. Автоматический перезапуск снижает вероятность длительных простоев, но требует контроля причин перегрузки - не следует использовать в местах, где частые срабатывания указывают на системные проблемы оборудования.

Преимущества

• Интеграция с контактными аппаратами КТИ/КМИ - компактное решение без лишних переходников.
• Автоматический перезапуск - экономит время на обслуживание, особенно в бесперебойных процессах.
• Чёткий класс защиты 10 - оптимален для двигателей с высоким моментом старта (насосы, вентиляторы, конвейеры).
• Простое винтовое подключение - удобно для монтажа и диагностики.

Ограничения применения

• Не защищает от короткого замыкания - обязательно использование предохранителей или автоматических выключателей.
• Подходит только для двигателей с током 5,5–8 А - не применять для более мощных или слабых нагрузок.
• Не рекомендовано для сред с постоянными вибрациями выше нормы - возможны ложные срабатывания.
• Автоматический перезапуск опасен при неустранённых причинах перегрузки - может привести к выходу двигателя из строя.

Примеры использования

• Защита насосов в системах водоснабжения.
• Обеспечение безопасности вентиляторов на промышленных объектах.
• Контроль работы конвейерных линий с частыми пусками.
• Стационарные станки с асинхронными двигателями, где важна защита от заклинивания.

Практические советы

• Перед установкой проверьте реальный рабочий ток двигателя - он должен находиться в середине диапазона 5,5–8 А для лучшей точности срабатывания.
• После первого срабатывания осмотрите двигатель: возможно, проблема в перегрузке, плохом охлаждении или механическом заедании.
• При использовании в пыльных помещениях регулярно очищайте корпус реле - грязь может влиять на теплопередачу и вызывать ложные срабатывания.
• Не забывайте подтягивать винты зажимов каждые 6–12 месяцев - ослабление контакта увеличивает нагрев и риск отказа.
• Если система работает в условиях частых пусков, учитывайте, что автоматический перезапуск может не успеть остыть - рассмотрите вариант с ручным сбросом.
