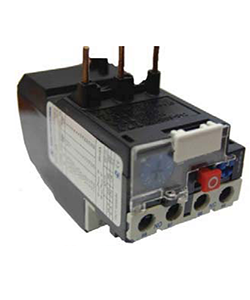

Реле электротепловое РТЛ-1014-2 УХЛ4 25А 7-10А 660В/50Гц 1з+1р автоматический и ручной возврат IP20 Электротехник ET520664

Реле электротепловое РТЛ-1014-2 УХЛ4 от бренда Электротехник — устройство для защиты электродвигателей от перегрузки и других аварийных режимов. Монтируется прямо на контакторы, имеет винтовые зажимы и работает в сетях до 660 В. Артикул et520664 соответствует модели с токовым диапазоном 7–10 А.

Назначение и область применения

Реле электротепловое РТЛ-1014-2 УХЛ4 защищает электродвигатели от:

• перегрузки по току;
• ассиметрии токов между фазами;
• длительного пуска или заклинивания ротора.

Устройство устанавливается непосредственно на малогабаритные контакторы серии КМИ, КТП и аналогичные. Не предназначено для защиты от короткого замыкания — для этого требуется отдельная защита: предохранители или автоматические выключатели с подходящим номиналом. Подходит для промышленного оборудования: насосов, вентиляторов, конвейеров, компрессоров.

Технические характеристики

• Номинальный ток: 25 А — максимальный ток, который может проходить через само реле без повреждений.
• Ток срабатывания: регулируемый диапазон 7–10 А — задаёт порог, при котором реле отключит цепь при перегрузке.
• Максимальное рабочее напряжение: 660 В переменного тока, частотой 50 Гц.
• Количество полюсов: 3 — обеспечивает трёхфазную защиту двигателя.
• Контакты: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО) — используются для сигнализации или управления внешними цепями.
• Степень защиты: IP20 — защита от предметов больше 12,5 мм, но не от воды и пыли; требует установки в закрытых щитах.
• Автоматический возврат: да — после остывания реле восстанавливает работу самостоятельно, если причина срабатывания устранена.
• Ручной возврат: также доступен — можно перевести рычаг вручную, чтобы избежать самовключения при неисправности.
• Исполнение: нереверсивное — не поддерживает управление направлением вращения двигателя.
• Подключение: винтовое — провода фиксируются болтами, надёжно, без необходимости специальных инструментов.
• Способ монтажа: на аппарат — крепится непосредственно на контактные устройства, не требует отдельной DIN-рейки.

Совместимость и монтаж

Реле электротепловое РТЛ-1014-2 УХЛ4 совместимо с контактными аппаратами, имеющими стандартизованный крепёж под серию РТЛ-2. Перед установкой проверьте соответствие габаритов и расположения клемм. Монтаж выполняется при отключенном питании. После установки убедитесь, что все винтовые соединения плотно затянуты — слабый контакт вызывает нагрев и ложные срабатывания. Не используйте адаптеры или переходники — реле рассчитано исключительно на прямую установку на контактор.

Безопасность и стандарты

Реле соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Серия РТЛ-2 прошла испытания на термическую стойкость и механическую долговечность. Применяется в соответствии с правилами ПУЭ. Условия эксплуатации: температурный класс УХЛ4 — допустимо использование в помещениях с повышенной влажностью и колебаниями температуры от −40°C до +40°C.

Преимущества

• Два способа возврата — автоматический и ручной — позволяют выбрать оптимальный режим в зависимости от типа оборудования и требований безопасности.
• Высокая точность срабатывания в диапазоне 7–10 А благодаря тепловой элементной системе.
• Простая и надёжная конструкция без микросхем — устойчиво работает даже в условиях помех и скачков напряжения.
• Низкая стоимость обслуживания — нет нужды в замене дорогостоящих компонентов, достаточно заменить всё реле целиком.

Ограничения применения

• Не защищает от короткого замыкания — обязательно наличие отдельного коммутационного аппарата (предохранитель или автомат).
• IP20 не позволяет использовать в открытом воздухе, сырых или запылённых средах без корпуса.
• Не подходит для двигателей с частотным преобразователем — тепловое реле реагирует на действующее значение тока, которое в таких системах искажено.
• Требует периодической проверки настроек — при изменении нагрузки или условий работы возможна необходимость перенастройки тока срабатывания.

Примеры использования

• Защита асинхронного двигателя насоса в системе водоснабжения (ток 8 А, мощность ~3 кВт).
• Обеспечение безопасной работы конвейера на пищевом производстве с частыми пусками.
• Комплексная защита вентиляционного агрегата в промышленном помещении с контролируемым климатом.

Практические советы

• Выбирая реле, ориентируйтесь на фактический рабочий ток двигателя — он должен попадать в диапазон 7–10 А. Если ток выше — выбирайте другую модель серии РТЛ.
• Перед первым запуском проверьте положение рычага возврата: если нужен ручной возврат — установите его в соответствующее положение.
• При использовании в условиях частых пусков увеличьте время выдержки — некоторые модификации позволяют менять временные характеристики, но в этой модели они фиксированы.
• Не забудьте указать артикул et520664 при заказе запасных частей — другие модели РТЛ имеют отличные токовые диапазоны и контакты.
• Проверяйте состояние контактов каждые 6 месяцев — окисление может привести к ложному срабатыванию или отказу.
