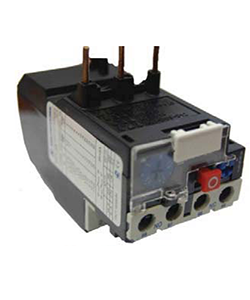

Реле электротепловое РТЛ-1016-2 УХЛ4 25А 9-13А 660В/50Гц 1з+1р автоматический и ручной возврат Электротехник ET520665

Реле электротепловое РТЛ-1016-2 УХЛ4 25А от бренда Электротехник предназначено для защиты электродвигателей от длительных перегрузок и обрывов фаз. Модель с регулируемым током срабатывания 9–13 А и возможностью автоматического и ручного возврата подходит для установки в цепях переменного тока до 660 В, 50 Гц.

Назначение и область применения

Реле электротепловое РТЛ-1016-2 УХЛ4 защищает электродвигатели от:

• длительных перегрузок по току;
• асимметрии токов между фазами;
• обрыва одной из фаз (потери фазы).

Устройство применяется в системах управления двигателями насосов, вентиляторов, компрессоров, конвейеров и другого оборудования с постоянной нагрузкой. Подходит для работы в условиях умеренного климата (индекс УХЛ4).

Технические характеристики

• Номинальный ток: 25 А - максимальный ток, который может проходить через реле без повреждений.
• Диапазон регулировки тока срабатывания: 9–13 А - можно настроить под реальный ток потребления двигателя.
• Максимальное рабочее напряжение: 660 В - допустимо применение в сетях до этого значения.
• Частота: 50 Гц - рассчитано на стандартную промышленную сеть.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - используются для сигнализации или отключения цепи управления.
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и влаги.
• Тип подключения: винтовой - надёжное соединение проводов с помощью зажимов.
• Способ монтажа: непосредственное крепление - устанавливается на DIN-рейку или прямо на пускатель.
• Автоматический и ручной возврат: после срабатывания можно выбрать способ восстановления - либо автоматически, либо после ручного нажатия кнопки.

Совместимость и монтаж

Реле электротепловое РТЛ-1016-2 УХЛ4 совместимо с пускателями серии ПМЛ - его можно монтировать непосредственно на них. При использовании отдельно от пускателя требуется установка клеммника КРЛ для подключения силовых цепей.

Подключение проводов выполняется через винтовые зажимы. Сечение провода должно соответствовать рекомендациям производителя - обычно 0,5–2,5 мм2 для контрольных цепей, 1,5–6 мм2 для силовых.

Не требует внешнего питания - работает за счёт теплового расширения биметаллической пластины при превышении тока.

Безопасность и стандарты

Реле соответствует требованиям ГОСТ Р 50030.5.1 и IEC 60947-4-1 - стандартам для аппаратов управления и коммутации. Применение в соответствии с инструкцией исключает риск возгорания при перегрузках.

Преимущества

• Настройка тока срабатывания в широком диапазоне (9–13 А) позволяет точно адаптировать защиту под конкретный двигатель.
• Возможность выбора типа возврата - автоматический или ручной - даёт гибкость в управлении технологическим процессом.
• Надёжная механическая конструкция без сложной электроники - долгий срок службы даже в условиях вибраций и перепадов температур.
• Простота замены - не требует специнструментов при обслуживании.

Ограничения применения

• Не предназначен для защиты от кратковременных импульсных перегрузок - для этого нужны магнитные реле или автоматы.
• IP20 не обеспечивает защиту от пыли и влаги - нельзя использовать во влажных, запылённых помещениях без корпуса или щита.
• Не имеет переключающих контактов - не может управлять мощными нагрузками напрямую, только передаёт сигнал на катушку пускателя или световой индикатор.
• Требует правильной настройки - неверно установленный порог срабатывания может вызвать ложные отключения или недостаточную защиту.

Примеры использования

• Защита асинхронного двигателя насоса воды в системе водоснабжения (ток 10 А).
• Обеспечение безопасности конвейера на пищевом производстве с двигателем 11 А.
• Комплектация пускателя ПМЛ-12 в шкафу управления вентиляционной установкой.

Практические советы

• Перед установкой проверьте фактический рабочий ток двигателя - настройте реле на значение чуть выше (например, 10–11 А при 9,5 А тока двигателя).
• При использовании в режиме “ручной возврат” обязательно предусмотрите доступ к кнопке сброса - она должна быть легко видима и достижима оператору.
• При монтаже вне пускателя используйте клеммник КРЛ - без него реле не сможет подключиться к силовым цепям.
• Не устанавливайте рядом с источниками сильного тепла - высокая окружающая температура может вызвать ложное срабатывание.
• Проверяйте состояние контактов и винтовых зажимов при плановом обслуживании - окисление или ослабление соединений снижают надёжность.
