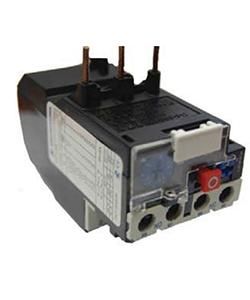

Реле электротепловое РТЛ-1023-2 УХЛ4 25А 23-32А 660В/50Гц 1з+1р автоматический и ручной возврат IP20 Электротехник ET520668

Реле электротепловое РТЛ-1023-2 УХЛ4 от бренда Электротехник - устройство для защиты электродвигателей от длительных перегрузок, скачков тока и обрывов фаз. Модель рассчитана на номинальный ток 25 А, имеет винтовое подключение и работает в сетях до 660 В / 50 Гц. Подходит для установки как на пускателях, так и отдельно в распределительных щитах.

Назначение и область применения

Реле электротепловое РТЛ-1023-2 УХЛ4 защищает электродвигатели от:

• длительных перегрузок по току;
• асимметрии токов между фазами;
• обрыва одной из фаз (потери фазы).

Устройство применяется в системах управления промышленным оборудованием: насосах, компрессорах, конвейерах, вентиляторах, станках с ЧПУ. Особенно эффективно в условиях переменной нагрузки, где риск перегрева двигателя высок.

Технические характеристики

• Номинальный ток: 25 А (регулируемый диапазон: 23–32 А)
• Максимальное рабочее напряжение: 660 В
• Частота: 50 Гц
• Количество полюсов: 3 (трёхфазная защита)
• Количество контактов: 1 нормально открытый (НО), 1 нормально закрытый (НЗ)
• Способ возврата: автоматический и ручной (выбор через кнопку на корпусе)
• Степень защиты: IP20 (защита от предметов >12,5 мм, но не от воды и пыли)
• Тип подключения: винтовые зажимы
• Исполнение: нереверсивное (не меняет направление вращения)
• Класс климатического исполнения: УХЛ4 (работает при температуре от −40C до +40C, в условиях повышенной влажности)

Совместимость и монтаж

Реле электротепловое РТЛ-1023-2 УХЛ4 можно устанавливать двумя способами:

• На пускатели типа ПМЛ: совмещается механически и электрически без дополнительных соединений.
• Отдельно в щите: требует подключения через клеммники КРЛ (приобретаются отдельно).

Монтаж - непосредственный: крепится болтами к плоской поверхности. Для работы необходимо соблюдать посадочные габариты и использовать провода сечением, соответствующим току 25 А (минимум 4 мм2 медного провода).

Безопасность и стандарты

Реле РТЛ-1023-2 УХЛ4 соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Обеспечивает надёжную защиту от перегрева, снижая риск возгорания и выхода из строя двигателей. IP20 позволяет применять устройство только внутри закрытых щитов - не допускается установка в открытом виде или во влажных помещениях без дополнительной защиты.

Преимущества

• Поддерживает два режима возврата - удобно при необходимости ручного контроля после срабатывания или при автоматическом восстановлении цикла.
• Широкий регулируемый диапазон тока (23–32 А) позволяет точно настроить защиту под конкретный двигатель.
• Компактный размер и унифицированная конструкция упрощают замену и обслуживание.
• Климатическое исполнение УХЛ4 делает реле пригодным для использования в холодных и влажных регионах России.

Ограничения применения

• Не предназначен для защиты от кратковременных импульсных перегрузок (например, пусковых токов) - для этого нужны другие типы реле.
• IP20 исключает использование вне электрошкафа - нельзя устанавливать на открытом воздухе, в цехах с брызгами воды или пылью.
• Отсутствие переключающих контактов - не управляет нагрузкой напрямую, только сигнализирует и отключает пускатель.
• Требует правильной настройки тока срабатывания; некорректная установка может привести к ложному срабатыванию или отказу защиты.

Примеры использования

• Защита асинхронного двигателя 1,5 кВт на конвейере в пищевом производстве.
• Обеспечение безопасности насосной группы в системе водоснабжения.
• Комплексная защита в составе пускателя ПМЛ-100 в металлообработке.
• Автоматическая система отключения вентиляционного оборудования при перегреве.

Практические советы

• Перед установкой проверьте реальный рабочий ток двигателя - он должен попадать в диапазон 23–32 А. Настройте реле на 10–15% выше номинального тока двигателя.
• При монтаже отдельно от пускателя обязательно используйте клеммники КРЛ - без них подключение невозможно.
• После срабатывания реле - определите причину перегрузки перед включением. Автоматический возврат может привести к повторному повреждению.
• Проверяйте затяжку винтов каждые 6–12 месяцев - ослабление контакта вызывает нагрев и ложные срабатывания.
• Не устанавливайте рядом с источниками тепла - влияние внешней температуры может исказить работу теплового элемента.
