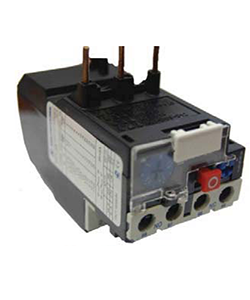

Реле электротепловое РТЛ-2057-2 УХЛ4 93А 37-50А 660В/50Гц 1з+1р IP20 автомат. и ручн. возврат Электротехник ET520681

Реле электротепловое РТЛ-2057-2 УХЛ4 от бренда Электротехник - устройство для защиты электродвигателей от длительных перегрузок, скачков тока и обрывов фаз. Артикул et520681 рассчитан на ток 42,5 А, работает в сетях до 660 В и подходит для установки как на пускателях, так и отдельно.

Назначение и область применения

Реле электротепловое РТЛ-2057-2 УХЛ4 защищает электродвигатели от перегрева, вызванного длительными перегрузками, а также от несимметрии токов между фазами и полного отсутствия одной из фаз. Это особенно важно для промышленного оборудования, где внезапная остановка двигателя может привести к аварии или простою производства.

Устройство применяется в системах управления насосами, вентиляторами, компрессорами, конвейерами, станками и другим оборудованием с асинхронными двигателями. Подходит для работы в условиях умеренного климата (исполнение УХЛ4).

Технические характеристики

• Номинальный ток: 42,5 А (диапазон регулировки 37–50 А)
• Максимальное рабочее напряжение: 660 В переменного тока, частота 50 Гц
• Количество полюсов: 3 - защита всех трёх фаз одновременно
• Контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - для сигнализации и управления цепями
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, но не от воды и пыли
• Тип подключения: винтовые зажимы - надёжное соединение проводов сечением до 16 мм2
• Автоматический возврат: да - после остывания реле восстанавливает работу без manual вмешательства
• Ручной возврат: тоже возможен - можно перевести вручную, если требуется контроль перед запуском
• Способ монтажа: непосредственное крепление - устанавливается прямо на пускатель ПМЛ или на DIN-рейку через клеммник КРЛ

Совместимость и монтаж

Реле электротепловое РТЛ-2057-2 УХЛ4 совместимо с пускателями серии ПМЛ. При монтаже на них - не требует дополнительных элементов. Для самостоятельной установки (без пускателя) необходимо использовать клеммник КРЛ для подвода силовых проводов и подключения контактной группы.

Не допускается монтаж рядом с источниками высокой температуры или в местах с сильной вибрацией - это влияет на точность срабатывания. Провода подключаются винтовыми зажимами: затяжка должна быть достаточной, чтобы исключить нагрев на контактах, но без перекрута.

Безопасность и стандарты

Реле соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ 17703. Степень защиты IP20 предотвращает случайный контакт с токоведущими частями, но не обеспечивает герметичность - не используется во влажных помещениях, на улице или в пыльных средах без дополнительной оболочки.

Преимущества

• Два режима возврата - автоматический и ручной - позволяют гибко настраивать поведение системы после срабатывания
• Широкий диапазон токовой настройки (37–50 А) - один прибор покрывает несколько типов двигателей
• Чёткая реакция на асимметрию и обрыв фаз - снижает риск выхода двигателя из строя
• Простая механическая конструкция - долговечность и минимальное обслуживание

Ограничения применения

• Не предназначен для защиты от кратковременных импульсных перегрузок - для этого нужны магнитные реле или автоматы
• IP20 не позволяет применять в сырых, пыльных или агрессивных средах без корпуса
• Не имеет переключающих контактов - не управляет нагрузкой напрямую, только сигнализирует
• Требует правильного подбора по току: при значении ниже 37 А или выше 50 А - реле не будет работать корректно

Примеры использования

• Защита двигателя воздушного компрессора мощностью 30 кВт в цехе
• Обеспечение безопасности конвейера на пищевом производстве
• Контроль тока в насосной станции водоснабжения
• Подключение в составе пусковой аппаратуры для станков ЧПУ

Практические советы

• Перед установкой проверьте реальный рабочий ток двигателя - он должен попадать в диапазон 37–50 А. Если ток ближе к границе, выбирайте реле с более широким диапазоном.
• При использовании в ручном режиме возврата - обязательно устраните причину перегрузки перед включением, иначе реле снова сработает.
• Если реле установлено отдельно от пускателя - используйте только клеммники КРЛ, указанные производителем. Применение других клеммников может нарушить теплообмен и привести к ложным срабатываниям.
• Не заменяйте реле РТЛ-2057-2 УХЛ4 на аналоги с другими значениями тока - даже небольшое расхождение может привести к недозащите или ложному отключению.
• Проверяйте состояние контактов и зажимов каждые 6–12 месяцев - окисление или ослабление винтов увеличивает риск перегрева.
