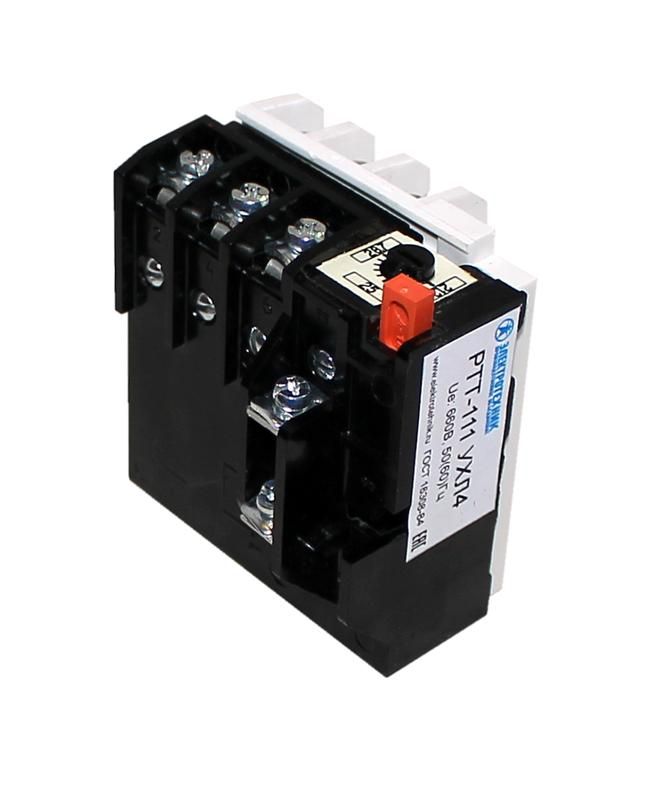

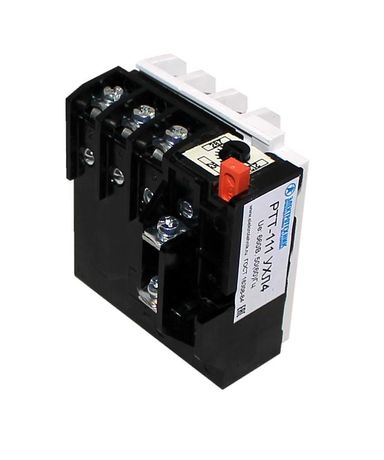

Реле электротепловое токовое РТТ-131 УХЛ4 25.0А 660В/50Гц 1р 21.2-28.7А ручной возврат Электротехник ET003542

Реле электротепловое токовое РТТ-131 УХЛ4, 25,0А, 660В/50Гц, 1р, 21,2–28,7А, ручной возврат от бренда Электротехник - это устройство для защиты электродвигателей от перегрузок и обрыва фазы. Его применяют в промышленных системах, где важна надежная аварийная остановка, особенно в паре с контакторами ПМ12, ПМЕ, ПМА.

Назначение и область применения

Реле электротепловое токовое РТТ-131 УХЛ4 защищает электродвигатели от длительных перегрузок, перекоса фаз, обрыва одной из фаз, затяжного пуска и заклинивания ротора. При превышении допустимого тока реле отключает цепь, предотвращая перегрев и выход двигателя из строя.

Подходит для использования в:

• грузоподъёмных механизмах - лифтах, кранах;
• насосах и вентиляторах;
• тепловых завесах и нагревательных печах;
• станках с асинхронными двигателями;
• системах автоматического ввода резерва (АВР);
• промышленном освещении с мощными нагрузками.

Технические характеристики

• Номинальный ток: 21,2–28,7 А - регулируемый диапазон срабатывания, соответствует классическим значениям для средних двигателей.
• Максимальное рабочее напряжение: 660 В - позволяет использовать в сетях до 690 В, включая трёхфазные системы промышленного типа.
• Частота: 50 Гц - оптимизировано для стандартной сети в России и странах СНГ.
• Количество силовых полюсов: 3 - обеспечивает контроль всех трёх фаз одновременно.
• Количество нормально замкнутых (НЗ) контактов: 1 - используется для сигнализации или отключения цепи управления.
• Тип подключения: винтовое - надёжное соединение проводов, требует периодической проверки затяжки.
• Способ монтажа: обособленное размещение - устанавливается отдельно на DIN-рейку или панель, не является частью контактора.
• Функция перезапуска: ручной возврат - после срабатывания необходимо вручную перевести рычаг в исходное положение, чтобы возобновить работу.
• Исполнение: нереверсивное - не предназначен для управляемого изменения направления вращения двигателя.
• Степень защиты: IP00 - без внешней защиты, требуется установка в корпусе или щите.
• Климатическое исполнение: УХЛ4 - рассчитано на работу при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости.

Совместимость и монтаж

Реле электротепловое токовое РТТ-131 УХЛ4 проектировалось для совместной работы с контактными аппаратами серий ПМ12, ПМЕ и ПМА. Для правильной работы рекомендуется использовать его именно в связке с этими моделями.

Установка выполняется на DIN-рейку или жестко крепится на панель. Подключение проводов - через винтовые зажимы. Перед первым включением важно:

• выставить ток срабатывания в пределах 21,2–28,7 А согласно паспортным данным двигателя;
• убедиться, что все фазы подключены правильно - реле контролирует три полюса;
• не перегружать клеммы - максимальное сечение провода не указано, но для токов до 30 А достаточно медного провода 2,5–4 мм2.

Безопасность и стандарты

Реле электротепловое токовое РТТ-131 УХЛ4 соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ 17703, которые регламентируют безопасность и надёжность тепловых реле для промышленного оборудования. Климатическое исполнение УХЛ4 гарантирует работоспособность в условиях холодного и влажного климата.

Преимущества

• Высокая износостойкость - механическая конструкция выдерживает десятки тысяч срабатываний без потери точности.
• Автоматическое отключение при обрыве фазы - даже если ток ниже порогового, реле реагирует на потерю одной фазы, что снижает риск повреждения двигателя.
• Простота обслуживания - нет сложной электроники, ремонт сводится к замене всего устройства.
• Ручной возврат - исключает самопроизвольный запуск оборудования после аварии, повышает безопасность персонала.

Ограничения применения

• Не подходит для защиты однофазных двигателей - имеет только трёхполюсную конструкцию.
• Не работает с частотными преобразователями - чувствителен к форме тока, не адаптирован под импульсные сигналы.
• Требует обязательного размещения в защищённом шкафу - степень защиты IP00 не допускает открытую установку.
• Нет автоматического возврата - после срабатывания необходим ручной доступ, что неудобно в удалённых или труднодоступных местах.
• Не подходит для быстрого повторного пуска - задержка на остывание термобиметалла составляет несколько минут.

Примеры использования

• На конвейере с двигателем 3 кВт, ток которого около 25 А - реле РТТ-131 УХЛ4 устанавливается рядом с контактором ПМЕ, обеспечивая защиту от перегрузки при забивании ленты.
• В системе вентиляции цеха: при заклинивании вентилятора реле отключает питание, предотвращая перегрев обмоток двигателя.
• В лифте: при обрыве фазы реле моментально прекращает работу, предотвращая опасное движение кабины.

Практические советы

• Перед установкой проверьте ток двигателя в режиме нормальной нагрузки - выбирайте уставку в середине диапазона (например, 25 А), если двигатель работает постоянно.
• Проверяйте затяжку винтов каждые 6 месяцев - ослабление контактов вызывает перегрев и ложные срабатывания.
• Не используйте реле в качестве основного выключателя - оно не предназначено для частых операций включения/отключения.
• При работе в условиях сильной запылённости - дополнительно герметизируйте место установки или используйте корпус с IP54.
• Если нужен автоматический возврат - выбирайте другую модель, например, с типом “автоматический” вместо “ручной”.
