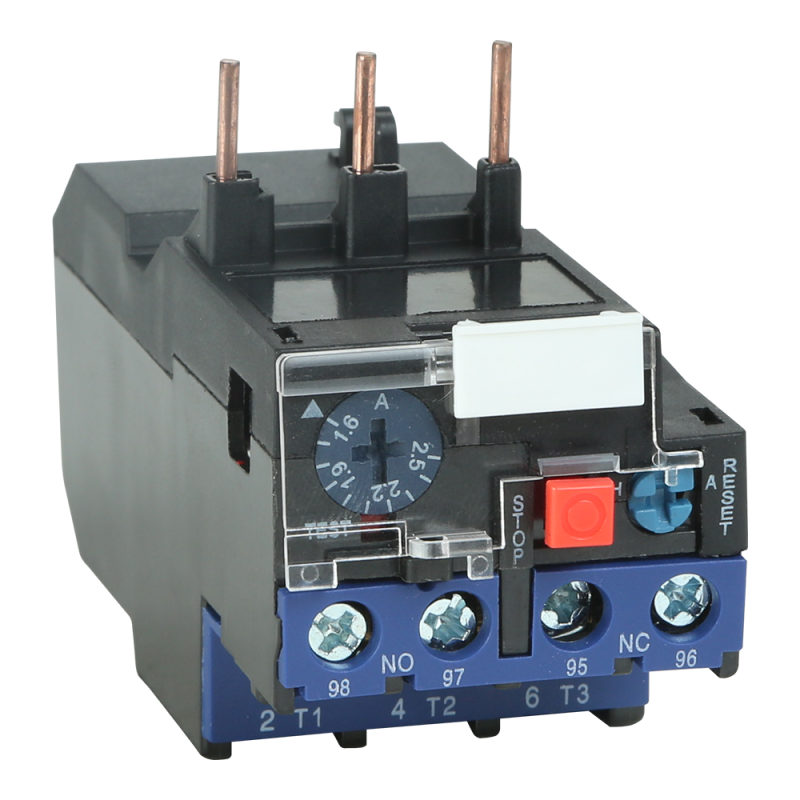

Реле электротепловое токовое РТТ-131 УХЛ4, 13,0А (9-13А) КЭАЗ | 315283

Реле электротепловое токовое РТТ-131 УХЛ4 13,0А (9-13А) от КЭАЗ предназначено для защиты электродвигателей от перегрузки и обрыва фазы. Это надёжное устройство работает в паре с контактными аппаратами, обеспечивая безопасную работу оборудования в условиях повышенной влажности и колебаний температуры. Артикул 315283 соответствует модели с номинальным током 10 А и регулируемым диапазоном 9–13 А.

Назначение и область применения

Реле электротепловое токовое РТТ-131 УХЛ4 13,0А (9-13А) защищает двигатели переменного тока от повреждений из-за длительной перегрузки или потери одной из фаз. Применяется в системах управления промышленным оборудованием: насосах, вентиляторах, конвейерах, компрессорах и других устройствах с асинхронными двигателями. Работает совместно с электромагнитными контакторами серии ПМ12.

Технические характеристики

• Номинальный ток: 10 А
• Диапазон регулировки тока срабатывания: 9–13 А - позволяет точно настроить порог защиты под реальную нагрузку двигателя
• Количество переключающих контактов: 4 (2 нормально замкнутых + 2 нормально разомкнутых) - обеспечивают гибкую сигнализацию и управление
• Тип подключения: винтовые зажимы - удобны для многожильных и одножильных проводов до 2,5 мм2
• Степень защиты: IP20 - защищён от доступа пальцами, но не от пыли и брызг воды
• Климатическое исполнение: УХЛ4 - рассчитано на работу при температуре от −40 C до +40 C и высокой влажности
• Способ монтажа: непосредственное крепление или обособленное размещение - можно устанавливать прямо на DIN-рейку или отдельно в щите

Совместимость и монтаж

Реле электротепловое токовое РТТ-131 УХЛ4 13,0А (9-13А) совместимо с контактными аппаратами серии ПМ12. Для установки используйте DIN-рейку шириной 35 мм. Подключение осуществляется через винтовые зажимы: входные клеммы - к выходу контактора, выходные - к двигателю. Обязательно соблюдайте полярность подключения фаз. Максимальная площадь сечения провода - 2,5 мм2. Не допускается механическое воздействие на корпус во время затяжки клемм.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Предназначено для использования в цепях переменного тока частотой 50/60 Гц. Наличие сертификата соответствия гарантирует надёжность работы в промышленных условиях.

Преимущества

• Широкий диапазон регулировки тока (9–13 А) - позволяет использовать одно реле для нескольких типов двигателей
• Чёткая тепловая характеристика - минимизирует ложные срабатывания при кратковременных перегрузках
• Индикатор состояния - встроенная кнопка “Test” позволяет проверить работоспособность без отключения питания
• Высокая долговечность - термочувствительный элемент выдерживает более 10 000 циклов срабатывания
• Устойчивость к вибрациям - оптимизированная конструкция снижает риск отказа в условиях промышленной среды

Ограничения применения

• Не предназначен для защиты двигателей постоянного тока
• Не защищает от короткого замыкания - обязательно использование автоматических выключателей или предохранителей
• Не рекомендуется применять в местах с постоянным попаданием жидкости или пыли - степень защиты IP20 недостаточна для открытых площадок
• Запрещена работа при напряжении выше 690 В
• Не следует устанавливать рядом с источниками сильного нагрева - влияет на точность срабатывания

Примеры использования

• Защита двигателя насоса в системе водоснабжения мощностью 1,5 кВт
• Контроль перегрузки вентилятора в HVAC-системе
• Обеспечение безопасности конвейерной линии на пищевом производстве
• Автоматическая остановка компрессора при обрыве фазы

Практические советы

• Перед установкой проверьте фактический рабочий ток двигателя - он должен находиться в пределах 9–13 А
• Настройку тока срабатывания выполняйте после запуска оборудования под нагрузкой
• При использовании в холодном помещении дайте реле прогреться перед первым включением
• Не закручивайте винты слишком сильно - это повредит контактные поверхности
• Проверяйте состояние контактов каждые 6 месяцев - особенно при частых пусках
• Заменяйте реле при появлении трещин на корпусе или при нечётком срабатывании тестовой кнопки
