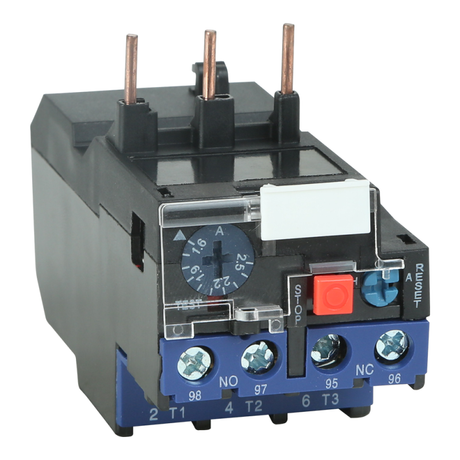

Реле электротепловое токовое РТТ5-10-1 УХЛ4, 2,50А, IP00 (1,6-2,5А) КЭАЗ | 315278

Реле электротепловое токовое РТТ5-10-1 УХЛ4 2,50А IP00 (1,6–2,5 А) от КЭАЗ предназначено для защиты электродвигателей от перегрузки и обрыва фазы. Это надёжное устройство работает в паре с контактными аппаратами, обеспечивая безопасную работу оборудования в условиях повышенной влажности и температур до +40 C.

Назначение и область применения

Реле электротепловое токовое РТТ5-10-1 УХЛ4 2,50А защищает двигатели переменного тока от повреждений из-за длительной перегрузки или потери одной из фаз. Его применяют в системах управления промышленным оборудованием, где важна точная и автономная защита - например, на насосах, вентиляторах, конвейерах и станках. Работает совместно с контакторами серии ПМ12, образуя полноценную цепь автоматического управления.

Технические характеристики

• Номинальный ток: 10 А - максимальный ток, который может проходить через само реле без повреждения;
• Диапазон регулировки тока: 1,6–2,5 А - пределы, в которых можно установить порог срабатывания; важно выбирать значение близко к рабочему току двигателя;
• Переключающие контакты: 4 шт. - два нормально замкнутых (НЗ) и два нормально разомкнутых (НО); используются для сигнализации и отключения цепи;
• Тип подключения: винтовые зажимы - удобны для многожильных и одножильных проводов, требуют периодической проверки затяжки;
• Степень защиты: IP00 - нет защиты от пыли и воды; устанавливается только внутри щита или закрытой камеры;
• Климатическое исполнение: УХЛ4 - рассчитано на работу при температуре от −40 C до +40 C и высокой влажности;
• Способ монтажа: непосредственное крепление или обособленное размещение - возможно крепление на DIN-рейку или отдельно на стену/панель.

Совместимость и монтаж

Реле электротепловое токовое РТТ5-10-1 УХЛ4 2,50А совместимо с контактными аппаратами серии ПМ12, а также другими аналогичными моделями, имеющими соответствующий интерфейс. Для монтажа используйте DIN-рейку шириной 35 мм - реле имеет стандартные крепления. Подключайте провода сечением до 2,5 мм2. После установки обязательно проверьте плотность затяжки винтов - слабый контакт вызывает нагрев и ложное срабатывание.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ 17514. Применяется в соответствии с правилами устройства электроустановок (ПУЭ). Наличие сертификата подтверждает соответствие безопасности при работе в промышленных сетях 380 В, 50 Гц.

Преимущества

• Высокая точность срабатывания благодаря термобиметаллическому элементу - реагирует именно на тепловую нагрузку, а не на кратковременные пики тока;
• Автоматический и ручной режим восстановления - после остывания реле возвращается в исходное состояние без внешнего вмешательства;
• Чёткая визуальная индикация состояния - рычажок показывает, было ли срабатывание или реле находится в рабочем положении;
• Долгий срок службы - механическая конструкция без микросхем снижает риск отказа в суровых условиях.

Ограничения применения

• Не подходит для установки вне корпуса - степень защиты IP00 требует обязательного помещения в распределительный щит;
• Не защищает от короткого замыкания - необходимо использовать дополнительно автоматические выключатели или предохранители;
• Не рекомендовано применение в средах с постоянными вибрациями выше 0,5g - возможны ложные срабатывания;
• Регулировка тока ограничена диапазоном 1,6–2,5 А - нельзя использовать для двигателей с током ниже 1,6 А или выше 2,5 А.

Примеры использования

• Защита асинхронного двигателя 1,5 кВт (ток ~2,2 А) на конвейере в пищевой промышленности;
• Обеспечение безопасности насосной группы в канализационном коллекторе с частыми запусками;
• Комплексная система управления вентиляцией в производственном цеху с использованием контактора ПМ12-10.

Практические советы

• Выбирайте реле электротепловое токовое РТТ5-10-1 УХЛ4 2,50А с диапазоном регулировки, максимально близким к паспортному току двигателя - это повысит точность защиты;
• Проверяйте температуру окружающей среды рядом с реле - если рядом установлен мощный преобразователь или нагреватель, возможны ложные срабатывания;
• После каждого срабатывания дождитесь полного остывания перед повторным включением - не более одного срабатывания в час;
• При сборке щита располагайте реле подальше от источников тепла и вибраций - даже при IP00 это продлит срок службы;
• Записывайте текущее значение тока настройки - при обслуживании легко вернуться к оптимальному параметру.
