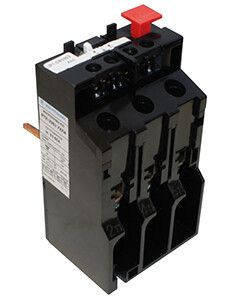

Реле перегрузки тепл. РТЛ-1007 УХЛ4 1.6-2.5А 660/50Гц 1з+1р ручной возврат IP20 электротепловое Электротехник ET502085

Реле электротепловое РТЛ-1007 УХЛ4 1,6–2,5А от бренда Электротехник защищает электродвигатели от длительных перегрузок и обрывов фаз. Это надёжное устройство с ручным возвратом и степенью защиты IP20 подходит для установки в распределительных щитах и на пускателях.

Назначение и область применения

Реле электротепловое РТЛ-1007 УХЛ4 предназначено для защиты трёхфазных электродвигателей от:

• длительных перегрузок по току;
• асимметрии токов между фазами;
• обрыва одной из фаз (выпадение фазы).

Устройство работает в паре с магнитными пускателями - автоматически отключает двигатель при аварийном токе и требует ручного сброса после устранения причины. Подходит для промышленного оборудования: насосов, компрессоров, конвейеров, вентиляторов и станков с постоянной нагрузкой.

Технические характеристики

• Номинальный ток: 1,6–2,5 А - регулируемый диапазон срабатывания, соответствует малым и средним двигателям мощностью до ~1,5 кВт.
• Максимальное рабочее напряжение: 660 В - допустимо применение в сетях до 690 В переменного тока.
• Частота: 50 Гц - оптимизировано для промышленных сетей России и стран СНГ.
• Количество полюсов: 3 - контроль всех трёх фаз одновременно.
• Контакты: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ) - используются для сигнализации и управления цепью отключения.
• Способ монтажа: непосредственное крепление - устанавливается прямо на пускатель ПМЛ или на DIN-рейку через клеммник КРЛ.
• Тип присоединения: винтовые зажимы - надёжное и проверенное соединение проводов сечением до 2,5 мм2.
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям и крупным предметам, но не от пыли и влаги - требуется установка внутри закрытых шкафов.
• Исполнение: нереверсивное - не поддерживает работу в режиме реверса; для реверсивных схем нужны два реле.
• Перезапуск: да - возможен после ручного сброса кнопкой.
• Исполнение по климату: УХЛ4 - рассчитано на работу при температуре от −40C до +40C и повышенной влажности, подходит для помещений с умеренным климатом.

Совместимость и монтаж

Реле электротепловое РТЛ-1007 УХЛ4 совместимо с пускателями серии ПМЛ. Его можно смонтировать двумя способами:

• На пускатель: прямой монтаж - фиксируется на передней панели пускателя ПМЛ без дополнительных элементов.
• Отдельно: при установке вне пускателя необходимо использовать клеммник КРЛ для подвода тока к контактам реле.

Подключение проводов - только винтовое. Не используйте быстроразъёмные соединения. Сечение жил - до 2,5 мм2. Перед монтажом убедитесь, что ток двигателя попадает в диапазон 1,6–2,5 А. Для других значений выбирайте другую модель из серии РТЛ.

Безопасность и стандарты

Реле электротепловое РТЛ-1007 УХЛ4 соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ 17703. Обеспечивает класс защиты от поражения электрическим током - доступ к токоведущим частям невозможен при установленной крышке. Применение в соответствии с инструкцией исключает риск возгорания от перегрева.

Преимущества

• Высокая точность срабатывания благодаря термобиметаллическому элементу - не ложные срабатывания при кратковременных скачках тока.
• Ручной возврат - предотвращает самопроизвольный запуск оборудования после аварии, повышает безопасность персонала.
• Простая диагностика - состояние реле видно визуально: кнопка выступает при срабатывании.
• Долгий срок службы - механическая конструкция без микросхем, не боится помех и перепадов напряжения.

Ограничения применения

• Не подходит для защиты двигателей с током выше 2,5 А - нужна другая модель (например, РТЛ-1008 или РТЛ-1010).
• IP20 не позволяет устанавливать в сырых, пыльных или наружных условиях - обязательно использование в закрытых щитах.
• Не работает в системах с частотным управлением (частотники) - чувствителен только к токовой перегрузке, а не к гармоническим искажениям.
• Требует ручного сброса - не подходит для автоматических систем, где необходим автоматический перезапуск.
• Не предназначен для работы с однофазными двигателями - только трёхфазные.

Примеры использования

• Защита насоса воды в системе водоснабжения (мощность 1,1 кВт, ток около 2,2 А).
• Обесточивание конвейера на пищевом производстве при заклинивании ленты.
• Автоматическое отключение вентилятора охлаждения в цеху при снижении оборотов.
• Система безопасности для компрессора в холодильной камере - предотвращает выход из строя мотора при долгой работе.

Практические советы

• Выбирая реле, ориентируйтесь на рабочий ток двигателя, а не на его мощность - уточните данные в паспорте мотора.
• При установке на DIN-рейку всегда используйте клеммник КРЛ - он гарантирует правильную коммутацию и исключает ошибки подключения.
• Проверьте соответствие тока реле и двигателя: если ток двигателя 2,4 А - реле 1,6–2,5 А подходит идеально. Если 2,8 А - берите следующую модель.
• После срабатывания реле - не включайте сразу. Сначала найдите причину перегрузки: забитый фильтр, перекос фаз, механический отказ.
• Не затягивайте винты слишком сильно - это повредит изоляцию провода и вызовет нагрев.
• Регулярно осматривайте контакты - окисление может привести к ложному срабатыванию или отказу.
