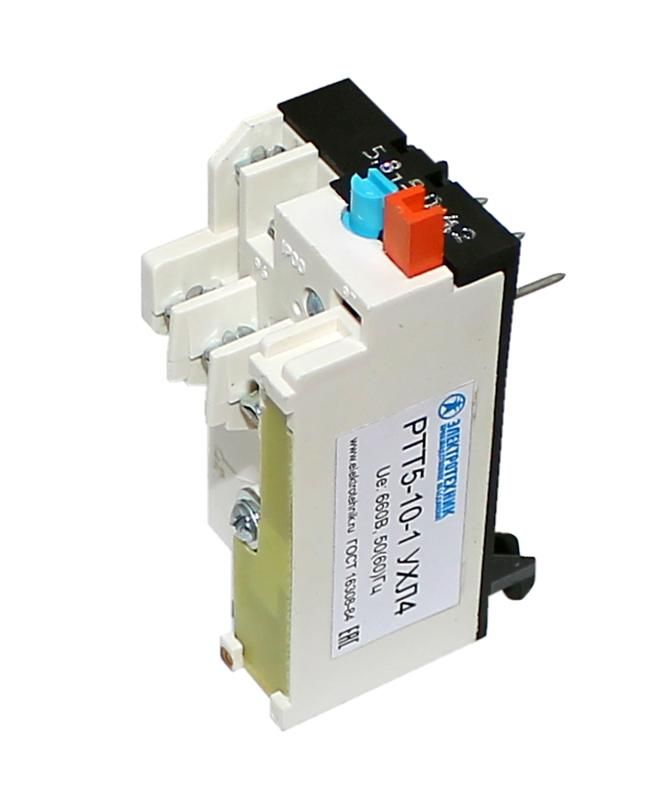

Реле электротепловое токовое РТТ5-10-1 УХЛ4 8.50А 660В/50Гц 1р 7.00-10.00А ручной возврат IP00 Электротехник ET003125

Реле электротепловое токовое РТТ5-10-1 УХЛ4 от бренда Электротехник - устройство для защиты электродвигателей от перегрузок и обрывов фаз. Артикул et003125 рассчитан на токи от 7 до 10 А и подходит для установки в цепи управления промышленным оборудованием.

Назначение и область применения

Реле электротепловое токовое РТТ5-10-1 УХЛ4 защищает трёхфазные асинхронные двигатели с короткозамкнутым ротором от длительных перегрузок и выпадения одной из фаз. Его используют в системах управления электроприводами, где важна надёжная защита от перегрева из-за повышенного тока. Подходит для работы в цепях переменного тока до 660 В / 50 Гц и постоянного тока до 440 В.

Технические характеристики

• Номинальный ток срабатывания: 7,00–10,00 А - регулируемый диапазон, позволяет точно настроить защиту под конкретный двигатель;
• Номинальное напряжение: 660 В переменного тока, 440 В постоянного тока;
• Частота: 50 Гц (совместимо с 60 Гц);
• Количество полюсов: 1 - используется в паре с контакторами для полной защиты трёхфазной цепи;
• Механизм возврата: ручной - после срабатывания необходимо вручную вернуть рычаг в рабочее положение;
• Степень защиты: IP00 - нет защиты от пыли и воды, требует установки в закрытых корпусах или щитах;
• Климатическое исполнение: УХЛ4 - работает при температурах от −40 C до +40 C, допустима высокая влажность и запылённость среды;
• Имеет температурную компенсацию - автоматически учитывает изменения окружающей температуры, чтобы избежать ложных срабатываний.

Совместимость и монтаж

Реле электротепловое токовое РТТ5-10-1 УХЛ4 монтируется на DIN-рейку 35 мм и подключается последовательно с одним из проводов фазы двигателя. Для полноценной защиты трёхфазного двигателя требуется три таких реле (по одному на каждую фазу) или использование комбинированного устройства. Обязательно соблюдайте посадочные размеры и зажимы клемм - максимальный момент затяжки не указан, поэтому используйте стандартный инструмент без усилия. Не устанавливайте рядом с источниками тепла выше 40 C - это влияет на точность срабатывания.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ 17703. Применяется в соответствии с правилами электроустановок (ПУЭ) для защиты двигателей мощностью до 10 кВт в типичных промышленных условиях. Наличие температурной компенсации снижает риск аварийных ситуаций при колебаниях температуры окружающей среды.

Преимущества

• Точная настройка тока срабатывания в пределах 7–10 А - идеально для малых и средних двигателей;
• Температурная компенсация повышает стабильность работы в изменчивых условиях;
• Ручной возврат исключает самовключение после аварии - обеспечивает безопасность персонала;
• Климатическое исполнение УХЛ4 позволяет использовать в холодных и влажных помещениях (склады, цеха, открытые площадки с защитными шкафами).

Ограничения применения

• Не применяется для однофазных двигателей - требует трёхфазной системы и внешнего контактора;
• IP00 - нельзя устанавливать на открытом воздухе или в местах с брызгами воды, маслом, пылью без дополнительной защиты;
• Не предназначен для защиты от коротких замыканий - обязательно сочетать с автоматическими выключателями или предохранителями;
• Ручной возврат увеличивает время восстановления - не подходит для систем, требующих автоматического сброса.

Примеры использования

• Защита насосов и вентиляторов на водоканалах;
• Обеспечение безопасности конвейеров на пищевых и химических производствах;
• Контроль нагрузки на станках с ЧПУ и компрессорах в мастерских;
• Цепи управления лифтами и эскалаторами в закрытых шкафах.

Практические советы

• Выбирайте реле с токовым диапазоном, который охватывает номинальный ток двигателя с запасом +-10%;
• Перед первым запуском проверьте настройку тока - поверните регулятор до отметки 8,5 А, затем скорректируйте по фактической нагрузке;
• При использовании нескольких реле (для трёх фаз) убедитесь, что все установлены одинаково - различия в настройке вызывают дисбаланс;
• Заменяйте реле при частых срабатываниях - это признак проблем с двигателем или сетью;
• Не забудьте про обязательную установку в распределительном щите с уровнем защиты не ниже IP54.
