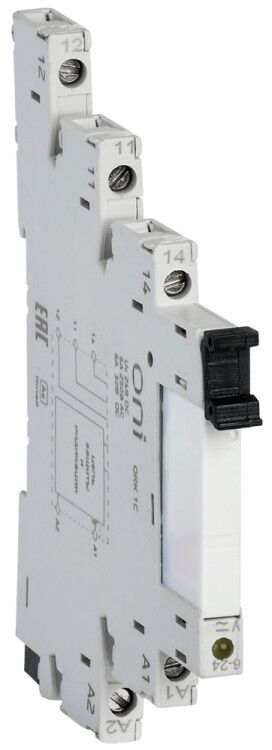

Реле интерфейсное тонкое и колодка 1С 24В DC (комплект) ONI - ORK-1-1C-DC24V IEK

Реле интерфейсное с розеткой 1C 24В DC ONI - устройство для гальванической развязки между слаботочными цепями управления и силовыми нагрузками, обеспечивает надёжное коммутирование при напряжении 24 В постоянного тока. Модель ORK-1-1C-DC24V от бренда ONI (IEK) совмещает функции реле и розетки для быстрого подключения и замены.

Назначение и область применения

Реле интерфейсное с розеткой 1C 24В DC ONI используется для передачи управляющих сигналов от контроллеров, PLC, датчиков или кнопочных постов к исполнительным устройствам - таким как контакторы, двигатели, клапаны, освещение. Гальваническая развязка защищает чувствительную электронику от помех и высоких напряжений в силовой цепи. Подходит для автоматизации промышленного оборудования: станков, конвейеров, систем вентиляции и насосов.

Технические характеристики

• Напряжение управления: 24 В постоянного тока (DC)
• Номинальный ток контактов: 6 А
• Тип контакта: один нормально замкнутый (1NC), одинарный
• Управление: моностабильное (при снятии напряжения - возвращается в исходное состояние)
• Подключение: винтовые зажимы, съёмные клеммы
• Способ монтажа: на DIN-рейку 35 мм
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и воды)
• Поляризация: свободная - можно подключать провода любой полярностью
• Гарантия: 12 месяцев

Совместимость и монтаж

Реле интерфейсное с розеткой 1C 24В DC ONI устанавливается на стандартную DIN-рейку. Клеммы съёмные - позволяют легко отсоединить модуль для проверки или замены без демонтажа всей системы. Розетка в комплекте даёт возможность быстро вынуть реле из цепи, не откручивая провода. Для подключения используйте провода сечением до 2,5 мм2. Убедитесь, что напряжение управления соответствует 24 В DC - применение переменного тока или другого напряжения повредит устройство.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленной автоматики. IP20 обеспечивает базовую защиту внутри распределительных щитов. Применяется в соответствии с ГОСТ Р 50030.5.1 и IEC 60947-5-1. Наличие принудительно управляемых контактов гарантирует безопасное отключение даже при механическом заклинивании.

Преимущества

• Съёмные клеммы и розетка ускоряют обслуживание и замену
• Гальваническая развязка снижает риск повреждения контроллеров
• Свободная полюсность упрощает подключение - не нужно следить за полярностью
• Фиксированная мощность 6 А позволяет работать с большинством малых исполнительных механизмов
• Конструкция рассчитана на частые операции включения/выключения

Ограничения применения

• Не предназначен для работы во влажных, пыльных или агрессивных средах - степень защиты IP20 требует установки только в закрытых щитах
• Нельзя использовать с напряжением выше 24 В DC - возможен выход из строя катушки
• Не подходит для коммутации мощных двигателей или нагревательных элементов свыше 6 А
• Не имеет индикации состояния - нельзя определить включен ли контакт визуально

Примеры использования

• Управление пускателем двигателя через PLC с выходом 24 В DC
• Передача сигнала от датчика уровня жидкости к насосу
• Коммутация светового сигнала на панели управления
• Замена старого реле в шкафе управления без перепайки проводов

Практические советы

• При монтаже на DIN-рейку убедитесь, что реле плотно защёлкнулось - слышен характерный щелчок
• Проверьте соответствие напряжения управления: 24 В DC - не AC и не 12/48 В
• Для долгой службы не перегружайте контакты - максимальный ток 6 А, лучше оставлять запас 20–30%
• Если требуется индикация состояния - подключите параллельно LED-индикатор
• При замене - всегда отключайте питание; снимаемая розетка позволяет менять реле без откручивания проводов
