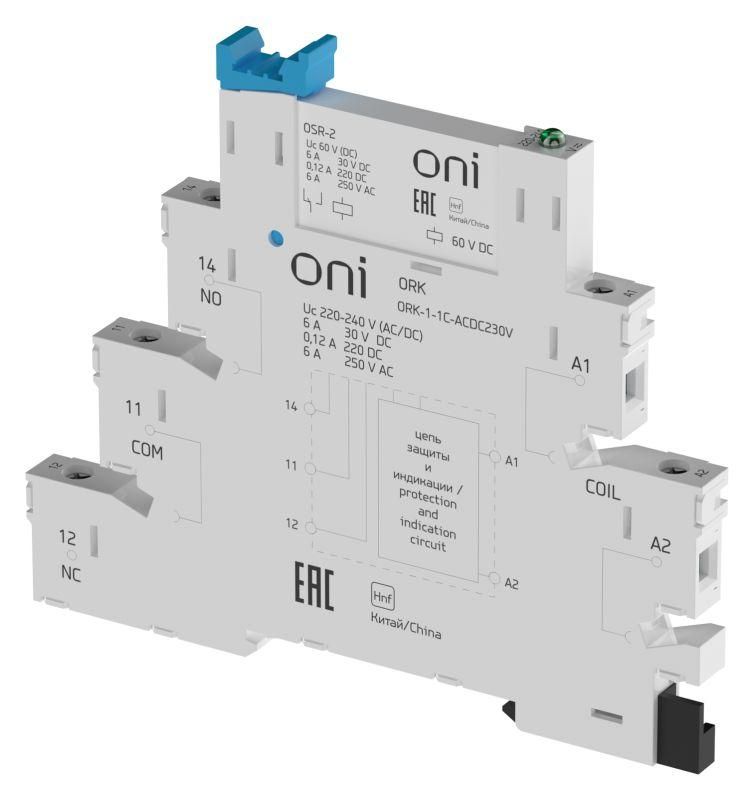

Реле интерфейсное ORK с розеткой 1 перекидной контакт 230В AC/DC - ORK-1-1C-ACDC230V IEK

Реле интерфейсное с розеткой 1 перекидной контакт 230В AC/DC ONI - устройство для гальванической развязки и передачи управляющих сигналов между слаботочными цепями и силовыми нагрузками. Бренд ONI (IEK) предлагает эту модель в формате компактного модуля с встроенными розеткой и светодиодной индикацией, что упрощает монтаж и диагностику. Артикул ork-1-1c-acdc230v подходит для автоматизации в машиностроении, энергетике и инженерных системах.

Назначение и область применения

Реле интерфейсное с розеткой 1 перекидной контакт 230В AC/DC ONI используется для безопасного управления мощными нагрузками через слаботочные цепи. Гальваническая развязка защищает чувствительную электронику (например, PLC, контроллеры, датчики) от высоких напряжений и помех. Применяется там, где требуется надёжное коммутирование: на станках, конвейерах, системах освещения, HVAC, щитах распределения электроэнергии.

Технические характеристики

• Номинальное напряжение питания: 230 В переменного или постоянного тока (AC/DC)
• Номинальный ток контактов: 6 А
• Тип контакта: один перекидной (SPDT) - 1 нормально замкнутый (NC) + 1 нормально разомкнутый (NO)
• Управление: моностабильное (без удержания)
• Подключение: винтовые зажимы для проводов до 2,5 мм2
• Ширина корпуса: 6,2 мм - позволяет экономить место на DIN-рейке
• Индикация: светодиод показывает состояние включённого реле
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, но не от воды и пыли
• Поляризация: свободная - можно подключать к сети без учёта полярности
• Способ монтажа: крепление на DIN-рейку 35 мм

Совместимость и монтаж

Реле интерфейсное с розеткой 1 перекидной контакт 230В AC/DC ONI совместимо с любыми стандартными DIN-рейками. Монтаж занимает несколько секунд: просто защёлкните устройство на рейке. Клеммы позволяют подключать медные провода сечением до 2,5 мм2. Встроенная розетка обеспечивает быстрое подключение исполнительных устройств (например, пускателей, насосов, клапанов) без необходимости прямой пайки или болтового соединения. Для подачи сигнала управления используйте провода к соответствующим входным клеммам - они изолированы от выходных.

Безопасность и стандарты

Реле соответствует требованиям безопасности для оборудования низкого напряжения. Наличие гальванической развязки исключает риск пробоя между управляющей и силовой цепью. Светодиодная индикация снижает вероятность ошибок при диагностике. Защита IP20 предполагает использование внутри закрытых шкафов - не предназначен для открытых площадок или влажных сред.

Преимущества

• Универсальное питание - работает как от 230 В AC, так и от 230 В DC, что упрощает запасы и проектирование
• Светодиодная индикация - сразу видно, включено ли реле, даже при закрытом шкафе
• Замена релейного элемента без демонтажа - можно вынуть и заменить только внутренний модуль, сохранив всю сборку на рейке
• Компактность - всего 6,2 мм в ширину, позволяет разместить больше устройств на одной рейке
• Встроенная розетка - исключает необходимость внешних переходников и ускоряет подключение нагрузки

Ограничения применения

• Не использовать во влажных, пыльных или агрессивных средах - степень защиты IP20 недостаточна
• Нельзя применять для токов выше 6 А - возможен перегрев и повреждение контактов
• Не рекомендовано для частого включения/выключения более 1000 раз в час - срок службы контактов ограничен механической износостойкостью
• Не подходит для управления реактивными нагрузками с высокими импульсами тока (например, большие двигатели без пусковых контуров)

Примеры использования

• Управление пускателем электродвигателя через PLC - сигнал с контроллера подаётся на вход реле, реле замыкает цепь 230 В к двигателю
• Автоматическое включение света в помещении по сигналу с датчика движения
• Коммутирование нагревательных элементов в термокамере
• Система аварийного отключения: реле размыкает цепь при срабатывании датчика температуры

Практические советы

• При установке на DIN-рейку проверьте плотность фиксации - слабое крепление вызывает вибрацию и искрение контактов
• Используйте провода с жилами не менее 0,5 мм2 - слишком тонкий провод плохо зажимается в винтовых клеммах
• Для нагрузок близких к 6 А - учитывайте тепловую нагрузку: обеспечьте достаточное пространство вокруг реле для теплоотвода
• При использовании в системах с частыми переключениями - выбирайте модели с повышенной механической долговечностью; данная модель рассчитана на типичные условия, а не на промышленные циклы
• Артикул ork-1-1c-acdc230v легко заменяем - если нужна аналогичная функциональность, другие устройства серии ORK имеют ту же форму и шаг крепления
