Реле контакторное OptiStart K-FR-04-D024 | 335222 КЭАЗ

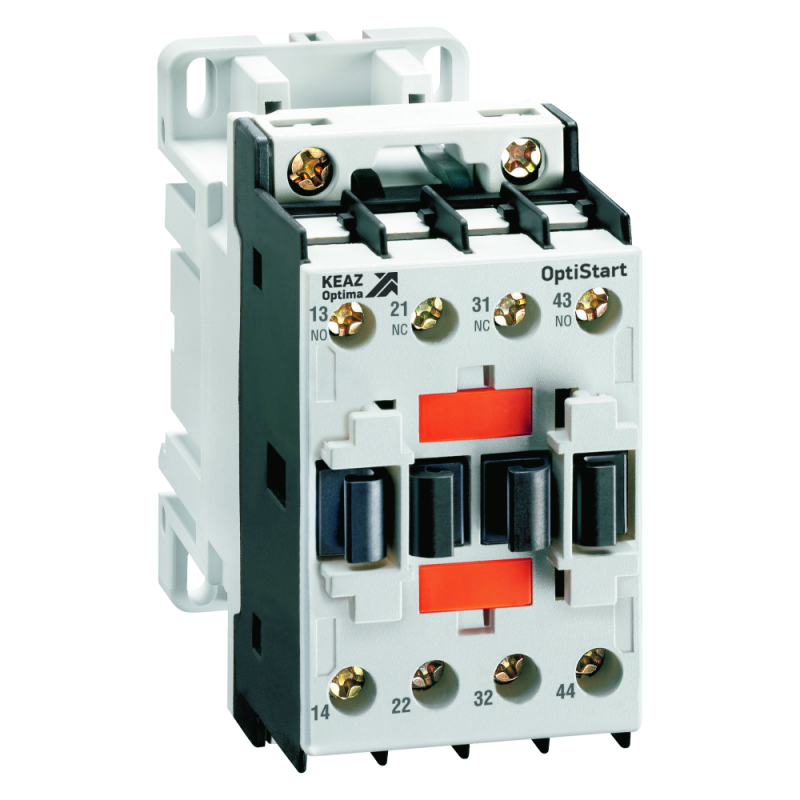

Реле контакторное K-FR-04-D024 от КЭАЗ - компактное устройство для коммутации слаботочных управляющих цепей в системах автоматизации. Подходит для работы на DIN-рейке, управление осуществляется постоянным током 24 В, а четыре нормально замкнутых контакта позволяют надёжно контролировать состояние оборудования.

Назначение и область применения

Реле контакторное K-FR-04-D024 используется для переключения сигналов в цепях управления - например, в пультах управления, системах безопасности, логических схемах автоматики. Применяется там, где требуется изолированное управление слабыми токами от более мощных цепей. Часто встречается в промышленных автоматах, конвейерах, насосных станциях, системах вентиляции и других устройствах, где важна надёжная коммутация без высоких токов.

Технические характеристики

• Номинальное напряжение управления: 24 В постоянного тока (DC)
• Номинальный рабочий ток контактов: 10 А
• Количество контактов: 4 нормально замкнутых (НЗ)
• Тип контактов: только НЗ - нет нормально открытых
• Степень защиты: IP20 - защищено от прикосновений к токоведущим частям, но не от пыли и влаги
• Исполнение: открытое - корпус без дополнительной герметизации
• Способ подключения: винтовые зажимы для проводов до 2,5 мм2
• Монтаж: на DIN-рейку или через винты (два варианта фиксации)

Совместимость и монтаж

K-FR-04-D024 совместим с любой стандартной DIN-рейкой типа TS35. Установка занимает несколько секунд: достаточно защёлкнуть устройство на рейке или закрепить двумя винтами. Для подключения управляющей катушки используйте два вывода - они помечены A1 и A2. Входные и выходные цепи контактов выведены отдельно - каждый контакт имеет три клеммы: вход, выход и общий. Максимальное сечение провода - 2,5 мм2. Не допускается использование многожильных проводов без наконечников.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC 60947-5-1 и ГОСТ Р 50030.5.1. Сертифицировано для использования в промышленных условиях. Открытый тип исполнения (IP20) делает его непригодным для установки во влажных, запылённых или агрессивных средах - для таких условий рекомендуются модели с повышенной степенью защиты.

Преимущества

• Чёткая и предсказуемая работа благодаря механической конструкции - нет зависимости от программного обеспечения
• Высокая долговечность: рассчитано на десятки тысяч операций включения-выключения
• Простота диагностики: визуальный индикатор состояния контактов отсутствует, но положение рычага позволяет определить активацию
• Широкая совместимость с другими элементами серии OptiStart K-F - можно легко расширить функционал с помощью дополнительных модулей

Ограничения применения

• Не предназначен для коммутации силовых цепей выше 10 А - превышение тока вызывает сваривание контактов
• IP20 не защищает от воды, пыли и химически агрессивных паров - нельзя использовать вне щитов или в неотапливаемых помещениях
• Только 4 НЗ контакта - невозможно выбрать смешанную конфигурацию (НО+НЗ); если нужны НО - выбирайте другие модели серии
• Подключение только к постоянному току 24 В - не работает от переменного тока

Примеры использования

• Управление аварийной остановкой станка: при срабатывании кнопки экстренной остановки реле размыкает цепь питания двигателя через свои НЗ-контакты
• Логика последовательного запуска трёх насосов: одно реле сигнализирует о готовности следующего, пока все четыре контакта не будут использованы
• Контроль состояния дверей в шкафу: при открывании двери реле размыкает цепь, отключая питание внутреннего освещения

Практические советы

• Перед монтажом проверьте соответствие напряжения управления - 24 В DC. Подача переменного тока или другого напряжения повредит катушку
• Используйте наконечники на многожильных проводах - особенно важно для винтовых зажимов
• Если нужна гибкая конфигурация контактов (например, 2 НО + 2 НЗ), выбирайте модель K-FR-04-NZNO вместо этого устройства
• Для увеличения срока службы избегайте частых включений при максимальной нагрузке - лучше применять реле с запасом по току
• K-FR-04-D024 от КЭАЗ хорошо сочетается с контроллерами Siemens S7, Schneider Modicon, Omron - проверьте совместимость по уровню сигнала управления
