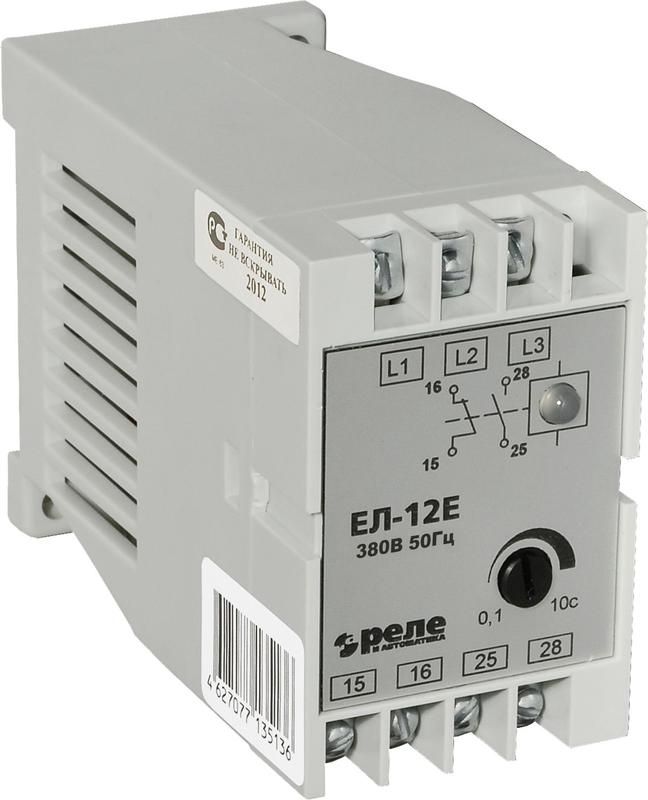

Реле контроля трехфазного напряжения ЕЛ-12Е 380В 50Гц задержка срабатывания 0.1-10с ток контактов исполнительного 5А 2п УХЛ4 и Автоматика A8222-77135242

Реле контроля трехфазного напряжения 380В 50Гц задержка срабатывания 0.1-10с ток контактов исполнительного реле 5А 2п УХЛ4 от бренда Реле и Автоматика (артикул a8222-77135242) обеспечивает надёжную защиту оборудования от аварийных режимов трёхфазной сети: обрыва фаз, перекоса напряжения и неверного порядка чередования. Подходит для промышленных систем, где важна стабильность питания.

Назначение и область применения

Реле контроля трехфазного напряжения 380В 50Гц задержка срабатывания 0.1-10с ток контактов исполнительного реле 5А 2п УХЛ4 используется для мониторинга качества трёхфазного переменного тока. Оно отключает нагрузку при возникновении опасных ситуаций: пропадании одной из фаз, снижении напряжения ниже допустимого уровня или нарушении последовательности фаз A-B-C. Применяется в системах автоматизации: насосных станциях, компрессорах, конвейерах, HVAC, станках с ЧПУ и других устройствах, чувствительных к перекосу напряжения.

Технические характеристики

• Номинальное напряжение: 380 В, частота 50 Гц
• Диапазон измеряемого напряжения: 266–380 В - работает при просадке до 266 В, что покрывает большинство реальных колебаний в сетях
• Задержка срабатывания: регулируемая от 0,1 до 10 секунд - позволяет избежать ложных срабатываний при кратковременных скачках
• Контакты исполнительного реле: 5 А - способны коммутировать нагрузки до 1,1 кВт при 220 В
• Количество контактов: 1 нормально замкнутый (НЗ) + 1 нормально разомкнутый (НО) - гибкая схема подключения для управления цепями включения/отключения
• Степень защиты: УХЛ4 - рассчитано на работу в условиях умеренного климата с возможностью повышенной влажности и температурными колебаниями
• Обнаружение обрыва фазы: да
• Контроль чередования фаз: да
• Защита от пониженного напряжения: да

Совместимость и монтаж

Реле контроля трехфазного напряжения 380В 50Гц задержка срабатывания 0.1-10с ток контактов исполнительного реле 5А 2п УХЛ4 монтируется на DIN-рейку 35 мм. Для подключения используются три входных клеммы L1, L2, L3 - подаются фазы сети. Выходные контакты НЗ и НО подключаются в цепь управления контактора или другого исполнительного устройства. Обязательно соблюдать полярность фаз при подключении - реле контролирует правильный порядок A-B-C. Максимальная мощность нагрузки через контакты - 5 А, поэтому для больших двигателей требуется использование промежуточного контактора.

Безопасность и стандарты

Изделие соответствует требованиям к устройствам защиты электрооборудования в промышленных установках. Класс защиты УХЛ4 указывает на соответствие ГОСТ 15150 - возможность эксплуатации в помещениях с умеренным климатом, включая условия повышенной влажности и температурных перепадов. Не предназначен для установки вне помещений или в агрессивных средах (пыль, химикаты, прямые осадки).

Преимущества

• Комбинированная функциональность: защищает сразу от трёх типов нештатных ситуаций - обрыв, перекос, неверное чередование
• Настройка задержки срабатывания - исключает ложные отключения при кратковременных помехах
• Минимальные внешние требования: не требует внешнего питания, питается от самой сети
• Простая индикация состояния: работа реле видна по положению контактов и отсутствию сигнала тревоги

Ограничения применения

• Не подходит для однофазных сетей - только для трёхфазных 380 В
• Не контролирует перегрузку по току - не заменяет тепловое реле или автоматический выключатель
• Максимальный ток контактов 5 А - нельзя использовать для прямого управления двигателями выше 1,5 кВт без контактора
• Не имеет цифрового интерфейса - невозможно удалённое наблюдение или интеграция в SCADA системы
• Не рекомендовано применение в местах с постоянным воздействием влаги, масла или агрессивных паров - класс УХЛ4 не предусматривает герметичность

Примеры использования

• Защита насосной группы в системе водоснабжения - предотвращает запуск насоса при обрыве фазы
• Автоматизация конвейера на пищевом производстве - отключение при изменении чередования фаз, чтобы не повредить сервоприводы
• Контроль питания станка с ЧПУ - предотвращает выход из строя электроники при просадке напряжения
• Система вентиляции в холодильном цеху - отключает компрессор при перекосе фаз, продлевая срок службы мотора

Практические советы

• Перед первым запуском проверьте правильность подключения фаз - если реле сработает при включении, вероятно, нарушен порядок A-B-C
• При настройке задержки срабатывания начинайте с 1–2 секунд - увеличивайте, если наблюдаются ложные отключения при пуске крупных потребителей
• Не используйте реле в качестве основного аппарата защиты - всегда сочетайте его с автоматическим выключателем и тепловым реле
• Проверяйте контактную группу периодически - окисление контактов может вызвать отказ даже при исправном механизме
• При замене старого реле сверьте параметры: диапазон напряжения, ток контактов и тип задержки - совпадение этих значений гарантирует корректную замену
