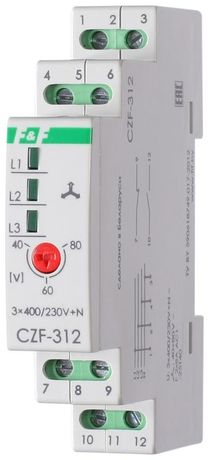

Реле контроля и наличия фаз CZF-312 (монтаж на DIN-рейке 35мм; регулировка порога; без задержки отключения; 3х400/230+N 2х8А 1Z 1R IP20) F&F EA04.001.007 Евроавтоматика

Реле контроля и наличия фаз CZF-312 от Евроавтоматика предназначено для защиты трёхфазных нагрузок - особенно электродвигателей - от аварийных режимов в сети 400/230 В с нулевым проводом. Устройство монтируется на DIN-рейку, имеет световую индикацию и обеспечивает немедленное отключение при сбоях, не требуя ручного вмешательства.

Назначение и область применения

Реле контроля и наличия фаз CZF-312 защищает оборудование от следующих опасных состояний трёхфазной сети:

• полного отсутствия одной или нескольких фаз;
• значительной асимметрии напряжений между фазами;
• падения напряжения ниже 160 В;
• обрыва нулевого провода (N).

Подходит для установки в щитах управления насосами, компрессорами, конвейерами, станками и другим оборудованием, чувствительным к перекосам фаз. Особенно эффективно в условиях нестабильных сетей или при длительной работе двигателей.

Технические характеристики

• Напряжение питания: 3×400 В / 3×230 В + N (переменный ток, AC);
• Номинальный ток контактов: 8 А;
• Количество контактов: 1 нормально открытый (NO) + 1 нормально закрытый (NC), два набора;
• Задержка отключения: отсутствует - реакция мгновенная при срабатывании;
• Регулировка: можно настроить порог срабатывания по асимметрии и минимальному напряжению;
• Индикация: светодиодная - показывает состояние сети и активацию реле;
• Способ монтажа: на DIN-рейку 35 мм, занимает 1 модуль;
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, не предназначено для влаги или пыли;
• Диапазон температур: от -25 C до +50 C;
• Климатическое исполнение: УХЛ4 - для помещений с умеренным климатом и возможными колебаниями влажности;
• Нормативный документ: ТУ BY 590618749.027-2017.

Совместимость и монтаж

Реле контроля и наличия фаз CZF-312 совместимо со всеми стандартными DIN-рейками 35 мм. Подключение осуществляется через винтовые зажимы: L1/L2/L3/N - для входа питания, A1/A2 - для выходных контактов. Контакты NO и NC позволяют подключать как прямой запуск, так и цепи остановки. Для правильной работы необходимо соблюдать полярность подключения нулевого провода. Максимальный ток коммутируемых цепей - 8 А, поэтому устройство не предназначено для прямого управления мощными двигателями - используется как сигнал для контактора или пускателя.

Безопасность и стандарты

Реле контроля и наличия фаз CZF-312 соответствует требованиям ТУ BY 590618749.027-2017. Степень защиты IP20 исключает случайный контакт с токоведущими частями, но не защищает от брызг воды или пыли - не применяйте в сырых или пыльных средах без дополнительной защиты корпуса. Наличие световой индикации позволяет оперативно диагностировать состояние системы без тестера.

Преимущества

• Мгновенное отключение - нет задержки, что важно для защиты двигателей от перегрева;
• Настройка порогов асимметрии и минимума напряжения - адаптация под конкретную нагрузку;
• Защита от обрыва нуля - функция, часто отсутствующая в аналогичных устройствах;
• Простая индикация - сразу видно, работает ли система или есть сбой;
• Экономия места - всего один модуль на DIN-рейке.

Ограничения применения

• Не предназначен для постоянного воздействия влаги, пыли, химических паров - IP20 недостаточно для улицы или цехов с высокой запылённостью;
• Не управляет нагрузкой напрямую - требуется внешний контактор при токах выше 8 А;
• Не работает с постоянным током (DC) - только переменный (AC);
• Не имеет временной задержки при включении - при кратковременных просадках напряжения будет отключаться даже при их быстром восстановлении;
• Требуется точное подключение нулевого провода - неверное подключение приведёт к некорректной работе.

Примеры использования

• Щит управления насосной станцией - предотвращает работу насоса при перекосе фаз, который вызывает перегрузку двигателя;
• Конвейерная линия в пищевой промышленности - защищает серводвигатели от внезапного отключения фазы;
• Циркулярный станок с ЧПУ - отключает питание при падении напряжения ниже 160 В, чтобы избежать повреждения электроники;
• Оборудование в деревообработке - где возможны обрывы нуля из-за старой проводки.

Практические советы

• При установке проверьте соответствие напряжения сети - 3×230 В или 3×400 В - и наличие нулевого провода. Без N реле не будет работать правильно;
• Если двигатель часто отключается при кратковременных просадках - рассмотрите возможность установки стабилизатора перед CZF-312;
• При настройке порога асимметрии используйте вольтметр для измерения реальных значений фаз - оптимально, если разница не превышает 5–7 %;
• Не забудьте подключить сигнализацию (например, звуковой или световой индикатор) к контакту NC - он замкнут при штатном состоянии и размыкается при аварии;
• Проверяйте надёжность контактов каждые 6–12 месяцев - особенно в условиях повышенной вибрации.
