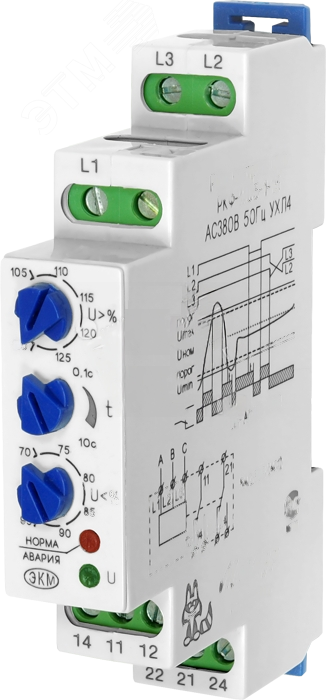

Реле контроля фаз 400В~ РКФ-М05-1-15 AC400В УХЛ4 от компании Меандр АО предназначено для защиты трёхфазного оборудования от аварийных режимов в сети - таких как пропадание одной из фаз, перекос напряжений или выход за допустимые пределы. Устройство питается напрямую от контролируемой цепи, что упрощает монтаж. Артикул РКФ-М05-1-15 соответствует серийному исполнению для условий УХЛ4.

Назначение и область применения

Реле контроля фаз 400В~ РКФ-М05-1-15 AC400В УХЛ4 используется для мониторинга трёхфазных сетей без нейтрали. Оно отключает нагрузку, если происходит:

• пропадание хотя бы одной фазы;
• напряжение ниже 300 В или выше 450 В (по внутренней логике устройства);
• серьёзный перекос фаз (неравномерное распределение напряжения между фазами).

Подходит для защиты двигателей, насосов, компрессоров, конвейеров и другого промышленного оборудования, чувствительного к качеству электроэнергии. Работает в условиях, где нельзя использовать внешний источник питания - питание берётся прямо с контролируемой линии.

Технические характеристики

• Тип: реле контроля фаз, 3-фазное
• Номинальное напряжение: 380 В переменного тока (AC)
• Рабочий диапазон: 300–450 В (автоматическое отключение вне этого интервала)
• Номинальный ток управления: 5 А
• Коммутируемый ток контактов: 8 А
• Контакты: 1 нормально открытый (НО), 1 нормально закрытый (НЗ), переключающих контактов нет
• Способ монтажа: на DIN-рейку 35 мм (стандартная)
• Степень защиты: IP20 (защита от прикосновения и крупных частиц, не герметична)
• Климатическое исполнение: УХЛ4 (работает при температуре от −40C до +40C, в помещениях с умеренной влажностью)
• Сечение проводов: до 2,5 мм2 (для подключения питания и нагрузки)

Совместимость и монтаж

Реле контроля фаз 400В~ РКФ-М05-1-15 AC400В УХЛ4 устанавливается на стандартную DIN-рейку 35 мм. Также возможно крепление на плоскую поверхность - для этого нужно переместить фиксаторы замков в крайние отверстия на задней стенке корпуса.

Провода подключаются спереди: три входа - L1, L2, L3 (питание от сети), два выхода - для коммутации нагрузки (НО и НЗ). Подключение питания и нагрузки выполняется одним и тем же кабелем - устройство не требует отдельного блока питания.

Не используйте провода сечением более 2,5 мм2 - клеммы не обеспечивают надёжный контакт. Обязательно проверьте правильность подключения фаз - неверная последовательность не повредит реле, но может вызвать некорректную работу системы защиты.

Безопасность и стандарты

Реле контроля фаз 400В~ РКФ-М05-1-15 AC400В УХЛ4 соответствует требованиям ГОСТ Р 50030.5.1 и ГОСТ Р 50030.5.2 для аппаратов управления. Имеет сертификат соответствия ЕАС. Применяется в системах автоматизации согласно ПУЭ, раздел 7.1.

Преимущества

• Автономное питание - не нужен внешний источник 24 В или 220 В
• Чёткий сигнал отключения: один НО и один НЗ позволяют гибко организовать управление (например, включить сигнализацию и отключить двигатель одновременно)
• Универсальный корпус - совместим с большинством щитов и шкафов
• Высокая надёжность механических контактов - рассчитано на 100 000 операций
• Исполнение УХЛ4 позволяет применять в неотапливаемых помещениях, на объектах с колебаниями температуры

Ограничения применения

• Не работает в сетях с нейтралью - только в трёхпроводных системах без N-провода
• Не регулируется порог срабатывания - фиксированные значения 300–450 В
• Не имеет функции задержки срабатывания - отключение происходит сразу после выявления аварии
• Не предназначен для частотного контроля - следит только за напряжением
• Не защищает от перегрузки по току - только от перенапряжения/понижения и пропадания фаз
• IP20 - не подходит для влажных, пыльных или наружных помещений без дополнительной защиты

Примеры использования

• Защита асинхронного двигателя на конвейере - при пропадании фазы реле отключает пускатель, предотвращая перегрев обмоток
• Контроль питания насосной станции - при просадке напряжения в сети реле размыкает цепь, чтобы избежать сухого хода
• Обеспечение безопасности вентиляционного комплекса - при перекосе фаз реле активирует световой индикатор через НЗ-контакт

Практические советы

• Перед первым запуском проверьте, что все фазы подключены правильно - реле не определит порядок чередования, но сработает при отсутствии любой из них
• Если оборудование часто отключается, проверьте качество сети - возможны проблемы с трансформатором или длинными кабельными линиями
• Для удобства обслуживания рекомендуется параллельно с реле установить индикатор состояния (например, светодиод на НО-контакт)
• При монтаже на плоскую поверхность обязательно затяните фиксаторы - вибрация может привести к самопроизвольному отрыву
• Не подключайте к этому реле нагрузку выше 8 А - даже если ваша цепь потребляет 7 А, учтите пусковые токи
