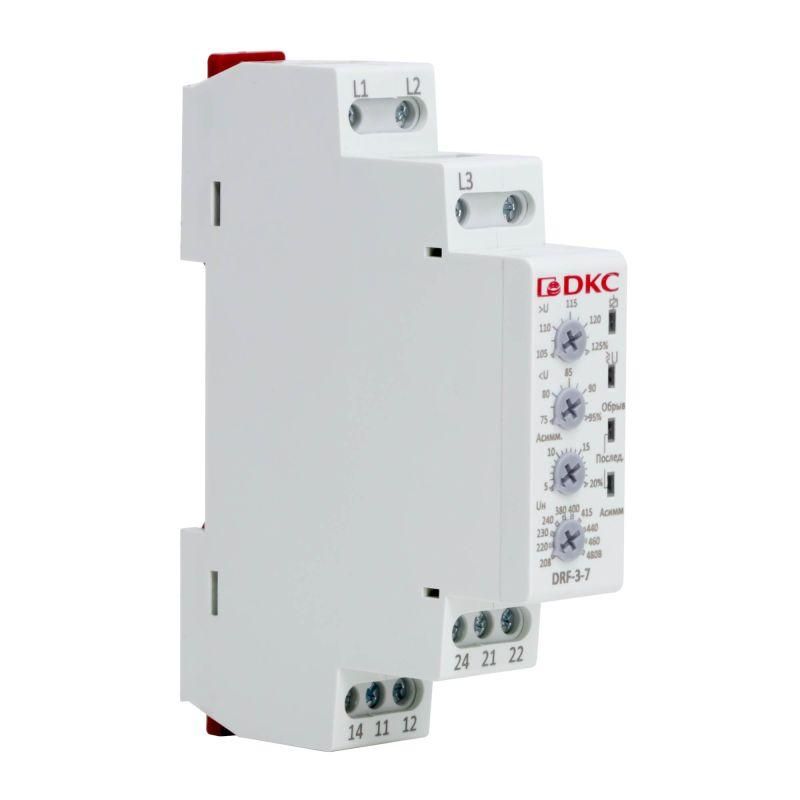

Реле контроля фаз, 3 фазы, контроль напряжения , обрыва котроль чередования асимметрии, конфигурация контакта 2CO, 208-480В - DRF-3-7 ДКС

Реле контроля фаз DKC DRF-3-7 обеспечивает защиту трёхфазного оборудования от аварийных состояний сети - обрыва, перекоса и неверной последовательности фаз. Устройство подходит для промышленных систем, где стабильность питания критична.

Назначение и область применения

Реле контроля фаз DKC DRF-3-7 контролирует три параметра трёхфазной сети: напряжение, чередование фаз и асимметрию. При выявлении нарушений - например, обрыва одной из фаз, перепутанной последовательности или значительном различии между фазными напряжениями - реле автоматически размыкает свои выходные контакты, отключая нагрузку. Это предотвращает повреждение двигателей, насосов, компрессоров и другого оборудования, чувствительного к качеству питания.

Технические характеристики

• Напряжение питания: 208–480 В переменного тока (трёхфазное)
• Конфигурация выходных контактов: 2CO (два переключающих контакта - нормально замкнутый и нормально разомкнутый)
• Защита от: обрыва фаз, чередования фаз, асимметрии напряжения
• Тип устройства: статическое реле, без движущихся частей
• Монтаж: DIN-рейка 35 мм

Совместимость и монтаж

Реле DKC DRF-3-7 устанавливается на стандартную DIN-рейку. Для подключения используются клеммы L1, L2, L3 - они рассчитаны на прямой ввод трёх фаз. Никаких внешних источников питания не требуется - устройство питается от самой защищаемой сети. Выходные контакты 2CO позволяют подключить цепь управления контактным контактором или сигнализацию. Подключение входов и выходов выполняется проводами сечением до 2,5 мм2.

Безопасность и стандарты

Реле DRF-3-7 соответствует требованиям безопасности IEC/EN 61810-1 для электромеханических реле. Конструкция исключает возможность случайного включения при отказе - при потере питания или нарушении параметров сети контакты остаются в безопасном состоянии (разомкнуты).

Преимущества

• Не требует внешнего питания - работает от сети под наблюдением
• Высокая надёжность благодаря отсутствию механических элементов
• Чёткая реакция на все основные виды нештатных ситуаций в трёхфазной сети
• Универсальное напряжение 208–480 В - подходит для большинства промышленных сетей
• Два переключающих контакта обеспечивают гибкую интеграцию в системы управления

Ограничения применения

• Не предназначено для однофазных сетей - требует наличия всех трёх фаз
• Не контролирует частоту, температуру или ток - только напряжение и порядок фаз
• Не имеет функции задержки срабатывания - реагирует сразу после обнаружения нарушения
• Не рекомендуется для установки в условиях постоянной вибрации выше 1g

Примеры использования

• Защита трёхфазных электродвигателей на конвейерах
• Контроль качества питания для компрессоров в холодильных установках
• Обеспечение безопасного запуска станков с ЧПУ
• Автоматическое отключение насосных групп при перебоях в энергоснабжении

Практические советы

• Перед первым запуском проверьте правильность подключения фаз - реле определяет чередование и может не сработать, если фазы подключены неправильно
• Избегайте прокладки силовых и управляющих проводов рядом - используйте экранирование или отдельные каналы, чтобы минимизировать помехи
• При использовании в среде с высокой влажностью или пылью убедитесь, что корпус установлен в щите с достаточным уровнем защиты IP54 и выше
• Проверяйте соответствие напряжения сети диапазону 208–480 В - превышение может вызвать выход реле из строя
• DRF-3-7 - часть серии “Реле контроля” от DKC; совместим со всеми другими изделиями этой серии по способу монтажа и принципу работы
