Реле контроля фаз NJB1-X AC 380В (R) CHINT 310008

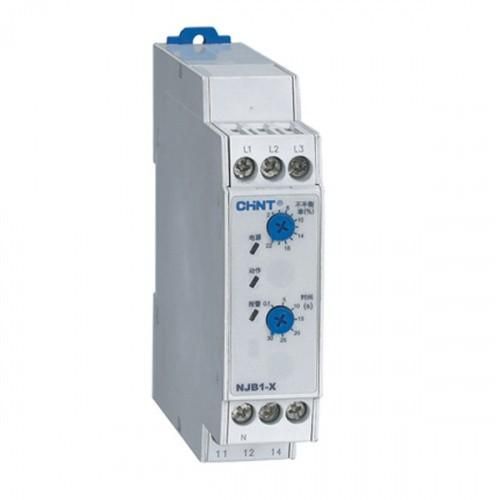

Реле контроля фаз переменного тока 380В серия NJB1-X CHINT (артикул 310008) предназначено для защиты трёхфазных электрических систем от нарушений в чередовании фаз, обрывов и перекоса напряжения. Устройство применяется в системах управления мощными нагрузками, где важна стабильность питания.

Назначение и область применения

Реле контроля фаз переменного тока 380В серия NJB1-X CHINT контролирует три параметра трёхфазной сети: правильность порядка следования фаз (чередование), наличие напряжения на всех фазах (обнаружение обрыва) и баланс между фазами (несимметрия). При выявлении любого из этих нарушений реле размыкает выходные контакты, отключая подключенную нагрузку. Это предотвращает повреждение оборудования - особенно двигателей, насосов, компрессоров и других устройств, чувствительных к направлению вращения или перекосу напряжения.

Подходит для установки в щитах управления промышленными станками, конвейерами, вентиляционными системами, лифтами и другим оборудованием, работающим от сети 380–480 В.

Технические характеристики

• Напряжение питания: 380–480 В переменного тока
• Частота: 50 / 60 Гц
• Тип защиты: контроль чередования фаз, обрыва фаз, несимметрии напряжения
• Выход: механический контакт (нормально замкнутый / нормально разомкнутый - тип не указан, но используется для коммутации силовой цепи)
• Работа на основе истинного значения напряжения - не усреднённый сигнал, а реальное измерение каждого фазного напряжения

Совместимость и монтаж

Реле контроля фаз переменного тока 380В серия NJB1-X CHINT монтируется на DIN-рейку шириной 35 мм. Подключение осуществляется через винтовые зажимы: вход - L1, L2, L3, N; выход - контакты для управления внешней катушкой контактора или другим исполнительным устройством. Нейтраль (N) обязательна для работы устройства - без неё реле не будет определять несимметрию и может некорректно работать.

Не требует внешнего питания - работает за счёт энергии самой сети. Максимальная коммутируемая нагрузка на выходе указана производителем как для управления, а не для прямой коммутации силового тока - обязательно используйте реле в связке с контактором.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-5-1 и IEC 60947-1 для аппаратов управления и коммутации. Применяется в соответствии с нормами безопасности для электроустановок до 1000 В переменного тока.

Преимущества

• Измеряет реальные значения напряжения, а не средние или импульсные - снижает риск ложных срабатываний
• Автоматическое восстановление после нормализации параметров сети - не требует ручного сброса
• Стабильно работает при колебаниях напряжения в допустимых пределах
• Малый габарит и совместимость со стандартной DIN-рейкой - удобно для компактных шкафов

Ограничения применения

• Не предназначен для сетей ниже 380 В - при меньшем напряжении реле не сработает
• Требуется подключение нейтрали (N); применение в системах TN-C без выделенной N-линии недопустимо
• Не защищает от перегрузки, короткого замыкания или высоких импульсов - требуется дополнительная защита (автоматы, предохранители)
• Не рассчитано на частоту выше 60 Гц - не использовать в специальных системах (например, авиационных или судовых)

Примеры использования

• Защита трёхфазного двигателя насоса в системе водоснабжения - предотвращает вращение в обратном направлении при обрыве фазы
• Контроль питания конвейера на пищевом производстве - исключает аварию при перекосе фаз
• Обеспечение безопасного запуска компрессора холодильной установки - предотвращает повреждение поршневой группы при неверной очередности фаз

Практические советы

• Перед монтажом проверьте, что все фазы и нейтраль правильно подведены к клеммам реле - перепутанные провода вызовут ложное срабатывание
• Если система использует автономный источник (генератор, ИБП), убедитесь, что его выходное напряжение находится в диапазоне 380–480 В
• При использовании в условиях повышенной вибрации закрепите реле дополнительно - хотя корпус прочный, длительная вибрация может ослабить контакты
• Не подключайте реле напрямую к мощному двигателю - всегда используйте его как управляющее устройство для контактора
• При первом включении системы наблюдайте за индикатором состояния - он покажет, есть ли нарушение сразу после запуска
