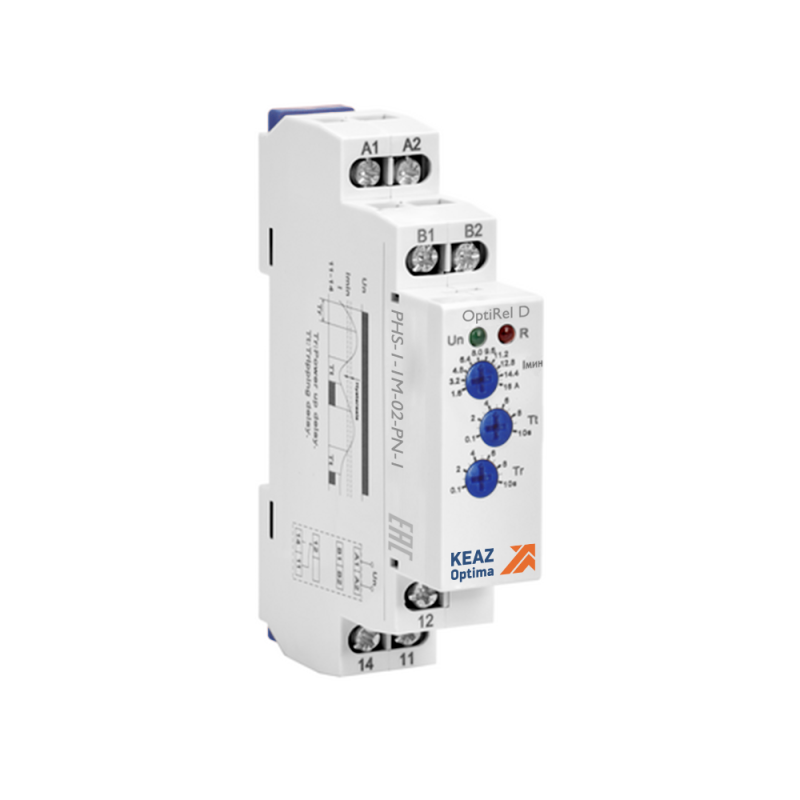

Реле контроля фаз OptiRel D PHS-1-1M-01-PN-1 повышенного или пониженного 1Ф 1СО | 332004 КЭАЗ

Реле контроля фаз PHS-1-1M-01-PN-1 от КЭАЗ Optima - устройство для защиты однофазного оборудования от аварийных режимов сети: перепадов напряжения, обрыва нуля и других нарушений. Подходит для установки на DIN-рейку в щитах управления, автоматизированных системах и промышленном оборудовании.

Назначение и область применения

PHS-1-1M-01-PN-1 обеспечивает защиту бытовых и промышленных приборов от повреждений из-за нестабильного напряжения. Устройство отслеживает как слишком высокое, так и слишком низкое напряжение в однофазной сети. При выходе значений за установленные пороги - через 10 секунд отключает нагрузку. После восстановления нормальных параметров - снова включает её спустя 0,5 секунды. Применяется в системах кондиционирования, насосов, компрессоров, станков, освещения и другого оборудования, чувствительного к колебаниям напряжения.

Технические характеристики

• Тип устройства: реле контроля фаз, однофазное (1Ф), с одним переключающим контактом (1СО)
• Тип напряжения: переменный ток (AC)
• Диапазон рабочего напряжения: 12–240 В
• Номинальный коммутируемый ток: 10 А
• Контролирует: пониженное и повышенное напряжение, обрыв нулевого провода
• Гистерезис: есть - предотвращает частые включения/выключения при колебаниях у порога
• Задержка срабатывания: 0,5 секунды - исключает ложные срабатывания при кратковременных скачках
• Задержка отключения: 10 секунд - даёт время на стабилизацию сети перед отключением нагрузки
• Способ монтажа: крепление на DIN-рейку 35 мм
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение
• Количество нормально открытых (НО) контактов: 1

Совместимость и монтаж

PHS-1-1M-01-PN-1 совместим с любыми распределительными щитами, имеющими стандартную DIN-рейку. Для подключения используются три клеммы: L (фаза), N (нейтраль) и COM (обязательно подключается к нагрузке). Максимальная площадь сечения жилы - до 2,5 мм2. Не требует внешнего питания - работает от контролируемой сети. Устанавливается в закрытых помещениях с температурой от -25C до +55C. Не предназначен для работы во взрывоопасных средах.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электротехнических изделий, применяемых в бытовых и промышленных сетях. Произведено КЭАЗ (Курским электроаппаратным заводом) - производителем, сертифицированным по ISO 9001. Соответствует ГОСТ Р 50030.5.1 и IEC 60947-5-1 для аппаратов управления.

Преимущества

• Широкий диапазон входного напряжения (12–240 В) - позволяет использовать в условиях нестабильной сети, включая сельские районы и старые объекты
• Интегрированный гистерезис снижает количество циклов включения/выключения, продлевая срок службы контактов и подключённого оборудования
• Чёткая временная задержка (0,5 с / 10 с) - минимизирует ложные срабатывания при кратковременных помехах
• Простая установка на DIN-рейку - замена аналогичных модулей занимает минуты
• Винтовые зажимы обеспечивают долговечное и безопасное соединение даже при вибрациях

Ограничения применения

• Не контролирует чередование фаз - применяется **только** в однофазных сетях
• Не подходит для трёхфазных систем - для них нужны другие модели (например, PHS-3)
• Не имеет функции защиты от импульсных перенапряжений (грозовые выбросы) - требуется дополнительный УЗИП
• Не рассчитан на работу при температуре ниже -25C или выше +55C
• Не используется в помещениях с высокой влажностью без дополнительной герметизации корпуса

Примеры использования

• Защита холодильного оборудования в торговых точках - предотвращает отказ компрессора при просадке напряжения ночью
• Автоматическое отключение насосов в системах водоснабжения при обрыве нуля - исключает перегрев двигателя
• Стабилизация работы CNC-станков в малых мастерских - снижает риск повреждения плат управления
• Обеспечение бесперебойной работы системы видеонаблюдения в офисах - сохраняет данные при кратковременных перебоях

Практические советы

• Перед установкой проверьте реальное напряжение в сети - PHS-1-1M-01-PN-1 сработает при значениях вне диапазона 12–240 В, но не определяет причину (обрыв, перегрузка, плохой контакт)
• При использовании в местах с частыми скачками напряжения - убедитесь, что задержка в 10 секунд достаточна для вашей нагрузки; если нужна более быстрая реакция - выбирайте модели с меньшей задержкой
• Подключайте нагрузку строго через контакт NO - не используйте его как “постоянный” контакт, он предназначен для коммутации
• Проверяйте затяжку винтов после первых 24 часов работы - возможна усадка проводов
• PHS-1-1M-01-PN-1 от КЭAZ Optima - отличный выбор для замены устаревших механических реле, но не заменяет качественный стабилизатор напряжения
