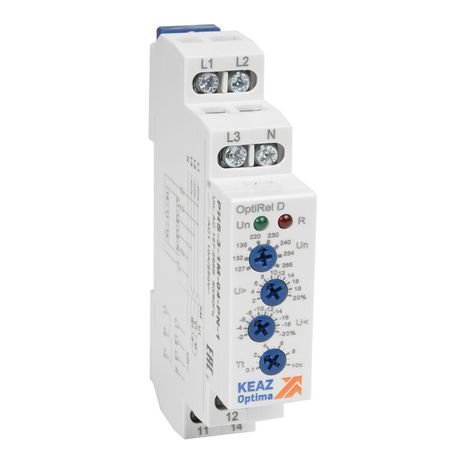

Реле контроля фаз OptiRel D PHS-3-1M-05-PN-2 повышенного/пониженного асимметрии 3Ф+N 2CО | 331995 КЭАЗ

Реле контроля фаз повышенного/пониженного напряжения и асимметрии 3 фазы + нейтраль 2 переключающих контакта от КЭАЗ (артикул 331995) обеспечивает защиту трёхфазного оборудования от аварийных режимов сети: перепадов напряжения, асимметрии фаз и обрыва нейтрали. Устройство устанавливается на DIN-рейку и подходит для систем с нейтральным проводником.

Назначение и область применения

Реле контроля фаз повышенного/пониженного напряжения и асимметрии 3 фазы + нейтраль 2 переключающих контакта используется для защиты электродвигателей, насосов, компрессоров, конвейеров и другого трёхфазного оборудования от повреждений, вызванных нестабильностью сети. Особенно важно применение в условиях слабой или старой электросети, где часты перекосы фаз, просадки напряжения или обрыв нулевого провода. Устройство автоматически отключает нагрузку при опасных значениях и восстанавливает питание после нормализации параметров сети.

Технические характеристики

• Номинальное напряжение питания: 127–265 В AC - работает в широком диапазоне, включая бытовые и промышленные сети;
• Номинальный ток контактов: 8 А - позволяет коммутировать нагрузки до 1,8 кВт при 220 В;
• Количество переключающих контактов: 2 (2 NO + 2 NC) - два независимых контура управления, можно использовать для сигнализации и отключения одновременно;
• Контролируемые параметры: перенапряжение, пониженное напряжение, перекос фаз, обрыв фаз, обрыв нейтрали, неверное чередование фаз;
• Задержка на отключение: 10 секунд - исключает ложные срабатывания при кратковременных скачках;
• Задержка на включение: 0,5 секунды - предотвращает резкий запуск оборудования после восстановления напряжения;
• Гистерезис: да - устройство не будет «дребезжать» при колебаниях напряжения около порога срабатывания;
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение для силовых цепей;
• Способ монтажа: DIN-рейка 35 мм - совместимо со стандартными распределительными щитами;
• Измеряемое напряжение: переменный ток (AC) - только для сетей 50 Гц.

Совместимость и монтаж

Реле контроля фаз повышенного/пониженного напряжения и асимметрии 3 фазы + нейтраль 2 переключающих контакта от КЭАЗ монтируется на стандартную DIN-рейку. Для подключения используются четыре входных клеммы для фаз L1, L2, L3 и N - обязательно подключайте нейтраль, иначе функция контроля асимметрии и обрыва нейтрали не будет работать. Выходные контакты (NO и NC) позволяют подключить внешний контактор или сигнал тревоги. Подключение выполняйте при отключенном питании. Массовое использование устройства возможно в щитах с ограниченным местом благодаря компактному модульному корпусу.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электротехнических изделий, используемых в промышленных установках. Произведено на заводе КЭАЗ - предприятии с сертифицированной системой менеджмента качества. Наличие гистерезиса и выдержек времени снижает риск ложных срабатываний, что увеличивает безопасность эксплуатации. Не предназначен для работы во взрывоопасных средах или вне температурного диапазона, указанного в документации производителя.

Преимущества

• Комплексная защита: один прибор решает сразу несколько задач - контроль напряжения, асимметрии и целостности нейтрали;
• Стабильная работа при колебаниях сети благодаря гистерезису и задержкам;
• Два пары контактов обеспечивают гибкую реализацию схем управления - можно подключить как отключающий контактор, так и световой/звуковой сигнал;
• Поддержка нейтрали - отличает модель от более простых реле, которые игнорируют этот провод;
• Высокая надёжность механических контактов - 8 А при AC, рассчитано на длительную работу в промышленных условиях.

Ограничения применения

• Не работает при постоянном токе - только для сетей переменного тока 50 Гц;
• Обязательно наличие нейтрали - без подключения N устройство не сможет определить обрыв нулевого провода или асимметрию;
• Задержка на включение составляет всего 0,5 с - недостаточна для чувствительных к импульсам устройств (например, некоторых ЧРП);
• Максимальная и минимальная задержка срабатывания жестко установлены на 10 с - нельзя изменить; если требуется меньшая задержка (например, 3 с), эта модель не подойдёт;
• Не имеет цифрового интерфейса или индикации причин срабатывания - диагностика возможна только по состоянию контактов.

Примеры использования

• Защита трёхфазного двигателя насоса в системе водоснабжения - предотвращает перегрев при обрыве фазы;
• Контроль питания конвейера на пищевом производстве - отключает линию при просадке напряжения, чтобы избежать брака продукции;
• Щитовая защита холодильного оборудования в торговом центре - предотвращает отказ компрессора при перекосе фаз;
• Автоматическое отключение сварочных аппаратов при обрыве нейтрали - снижает риск повреждения электроники.

Практические советы

• Перед установкой проверьте, есть ли доступ к нейтральному проводу - без него реле не выполнит свою основную функцию;
• При использовании в щите с несколькими реле убедитесь, что место на DIN-рейке достаточно - устройство занимает 4 модуля;
• Не подключайте нагрузку выше 8 А напрямую - используйте реле для управления контактором;
• Если сеть часто испытывает кратковременные просадки (менее 10 с), выбранная задержка отключения подходит идеально - она исключит ложные отключения;
• При замене аналогичного реле убедитесь, что тип контактов (NO/NC) соответствует вашей схеме - здесь они двойные, что удобно для резервирования.
