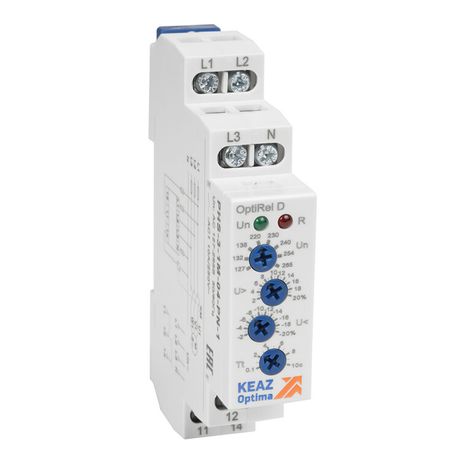

Реле контроля фаз OptiRel D PHS-3-1M-05-PN-1 повышенного/пониженного ассиметрии 3Ф+N 1СО | 331986 КЭАЗ

Реле контроля фаз повышенного/пониженного асимметрии 3Ф+N 1СО PHS-3-1M-05-PN-1 от КЭАЗ Optima обеспечивает надёжную защиту трёхфазного оборудования от аварийных режимов в сети: перепадов напряжения, асимметрии фаз, обрыва нуля и неверного чередования. Устройство устанавливается на DIN-рейку и подходит для промышленных систем, где важна стабильность электроснабжения.

Назначение и область применения

PHS-3-1M-05-PN-1 используется для защиты трёхфазных нагрузок с нейтралью (3Ф+N): насосов, компрессоров, конвейеров, станков, HVAC-систем и другого оборудования, чувствительного к качеству электропитания. Устройство отслеживает все основные аварии сети - повышение и снижение напряжения, перекос фаз, обрыв нулевого провода и неправильное чередование фаз. При обнаружении нарушения реле отключает цепь через заданную задержку, чтобы избежать ложных срабатываний при кратковременных колебаниях.

Технические характеристики

• Тип напряжения: переменный ток (AC)
• Напряжение питания: 127–265 В - работает в широком диапазоне, включая нестабильные сети
• Номинальный ток контактов: 8 А - позволяет коммутировать средние нагрузки без внешнего контактора
• Количество переключающих контактов: 1 нормально замкнутый (НО)
• Задержка срабатывания: 0,5–10 сек - регулируемая, настраивается под тип нагрузки
• Задержка отключения: 10 сек - гарантирует безопасное завершение работы оборудования перед отключением
• Функция гистерезиса: есть - предотвращает «дребезг» при колебаниях напряжения на границе порога
• Способ монтажа: установка на DIN-рейку 35 мм
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение

Совместимость и монтаж

PHS-3-1M-05-PN-1 совместим с любыми трёхфазными цепями 3Ф+N до 265 В. Для монтажа достаточно закрепить устройство на стандартной DIN-рейке и подключить три фазы, ноль и управляемую цепь через контакт NO. Подключение выполняется винтовыми зажимами - затягивайте клеммы усилием 0,4–0,5 Нм, не переусиливая. Обязательно проверьте соответствие сечения проводов: рекомендуются медные жилы 0,5–2,5 мм2. Устройство не требует внешнего питания - питание берётся прямо с контролируемой сети.

Безопасность и стандарты

PHS-3-1M-05-PN-1 соответствует требованиям международных стандартов IEC 60255 и ГОСТ Р 50030.5.1. Конструкция выполнена в соответствии с классом защиты IP20. Материалы корпуса самозатухающие, что исключает распространение горения. Устройство прошло испытания на электромагнитную совместимость (EMC) и устойчиво к помехам в промышленной среде.

Преимущества

• Контролирует сразу несколько параметров: напряжение, асимметрию, чередование фаз и обрыв нуля - один прибор вместо нескольких
• Гистерезис минимизирует частые включения/выключения при нестабильном напряжении
• Регулируемая задержка срабатывания (0,5–10 с) адаптируется под характер нагрузки
• Универсальное питание 127–265 В - работает даже при значительных просадках напряжения
• Простой монтаж на DIN-рейку - легко заменить или добавить в существующую панель

Ограничения применения

• Не предназначен для работы в сетях постоянного тока - только AC
• Максимальный ток 8 А - для нагрузок выше требуется использование внешнего контактора
• Не имеет функции автоматического восстановления после срабатывания - необходимо ручное включение
• Не защищает от импульсных перенапряжений (молнии, скачки) - для этого нужен дополнительный УЗИП
• Не подходит для одиночных фаз без нуля - обязательно наличие N-проводника

Примеры использования

• Защита промышленного компрессора на заводе - отключает при обрыве нуля или перекосе фаз
• Контроль питания насосной станции - предотвращает работу при заниженном напряжении, которое вызывает перегрев двигателя
• Станок с ЧПУ - сохраняет точность обработки, отключаясь при изменении чередования фаз
• Система вентиляции в логистическом центре - защищает от длительных просадок напряжения

Практические советы

• Перед первым запуском настройте задержку срабатывания под время разгона вашего оборудования - например, 3–5 с для двигателей
• Проверяйте качество подключения нулевого провода - плохой контакт N часто становится причиной ложных срабатываний
• При использовании в условиях высоких температур (>40C) учитывайте возможное снижение срока службы - обеспечьте хорошую вентиляцию шкафа
• При замене старого реле сверьте тип подключения: PHS-3-1M-05-PN-1 использует винтовые клеммы, а не быстроразъёмные
• Для сложных объектов рекомендуется использовать реле вместе с визуальным индикатором состояния - он показывает причину отключения
