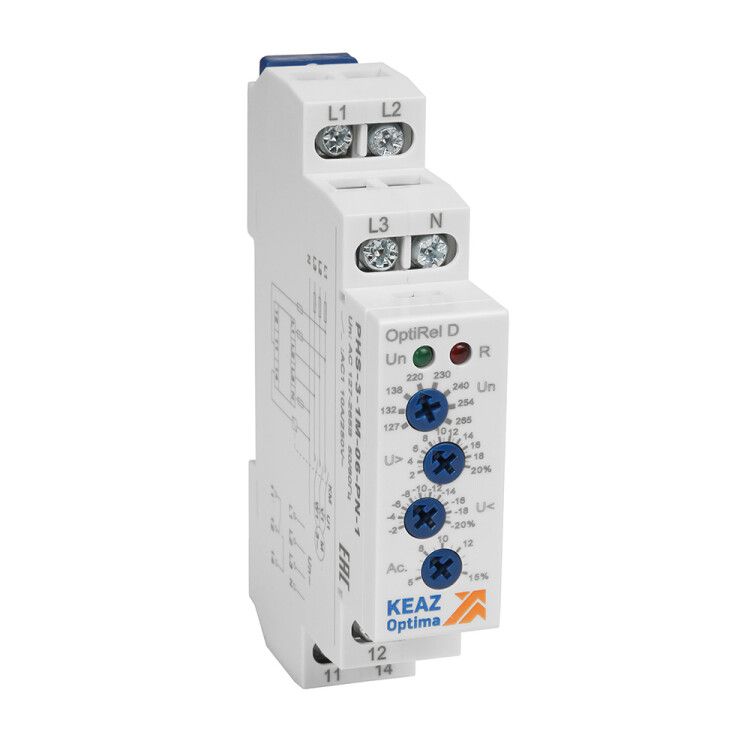

Реле контроля фаз OptiRel D PHS-3-1M-06-PP-2 повышенного/пониженного настр асимметрии 3Ф 2СО | 332000 КЭАЗ

Реле контроля фаз повышенного/пониженного настроя асимметрии 3Ф 2СО PHS-3-1M-06-PP-2 от КЭАЗ Optima обеспечивает надёжную защиту трёхфазного оборудования от аварийных режимов в сети: перепадов напряжения, перекоса фаз и обрывов. Устройство устанавливается на DIN-рейку и подходит для промышленных систем, где важна стабильность электроснабжения.

Назначение и область применения

PHS-3-1M-06-PP-2 используется для защиты трёхфазных нагрузок от опасных состояний электросети: повышения и снижения напряжения, перекоса фаз, обрыва нейтрали или одной из фаз. Устройство автоматически отключает питание при сбоях, предотвращая выход из строя двигателей, насосов, компрессоров и другого чувствительного оборудования. Применяется в цепях с напряжением до 460 В AC - например, на станках, конвейерах, HVAC-системах, вентиляционных установках и распределительных щитах промышленных объектов.

Технические характеристики

• Тип устройства: реле контроля фаз с функциями защиты по напряжению и асимметрии
• Напряжение питания: 220–460 В AC - работает в широком диапазоне, включая 380 В и 400 В
• Измеряемый ток: до 8 А - позволяет подключать через внешние контакторы при больших нагрузках
• Выходные контакты: 2 нормально замкнутых (НО) + 2 переключающих - обеспечивают гибкую коммутацию сигнала отключения
• Гистерезис: есть - предотвращает частые включения/выключения при колебаниях напряжения около порога
• Задержка срабатывания: минимум 0,5 сек - исключает ложные срабатывания при кратковременных скачках
• Подключение: винтовые зажимы - надёжное и проверенное соединение для проводов до 2,5 мм2
• Способ монтажа: на DIN-рейку 35 мм - совместим с большинством промышленных шкафов

Совместимость и монтаж

PHS-3-1M-06-PP-2 монтируется на стандартную DIN-рейку без дополнительных креплений. Для подключения используются три входа L1, L2, L3 (для трёх фаз) и N (нейтраль). Выходные контакты подключаются последовательно в цепь управления контактора или пускателя. Обязательно соблюдать полярность при подключении нейтрали - устройство не будет работать корректно без её наличия. Максимальный ток через контакты - 8 А, поэтому при управлении мощными двигателями требуется использовать промежуточный контактор.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленного электрооборудования. Произведено КЭАЗ (Курским электроаппаратным заводом) - компанией с сертифицированными системами менеджмента качества. Соответствует ГОСТ Р 50030.2 и IEC 60947-5-1 для аппаратов управления. Не требует специального обслуживания, но рекомендовано периодическое визуальное осмотрение контактов и клемм.

Преимущества

• Объединяет несколько функций в одном корпусе: контроль напряжения, перекоса фаз и обрыва нейтрали - экономит место в щите
• Гистерезис снижает количество ложных срабатываний при нестабильном напряжении
• Двухступенчатая система контактов (2 НО + 2 переключающих) даёт возможность реализовать сложные алгоритмы управления
• Широкий диапазон рабочего напряжения (220–460 В) делает устройство универсальным для различных сетей
• Винтовой тип подключения обеспечивает долговечность и надёжность даже в условиях вибраций

Ограничения применения

• Не предназначен для работы в сетях постоянного тока - только переменный ток AC
• Требуется наличие нейтрали; при отсутствии N (например, в трёхпроводной системе без нулевой жилы) реле не определит обрыв и не сработает
• Максимальный ток через контакты - 8 А; нельзя напрямую коммутировать нагрузки выше 1,5–2 кВт без контактора
• Не имеет встроенной индикации состояния - необходимо подключить внешнюю лампу или сигнал для визуального контроля
• Не защищает от импульсных перенапряжений (грозовые всплески); для этого нужен дополнительный УЗИП

Примеры использования

• Защита асинхронного двигателя на конвейере - отключает питание при перекосе фаз, чтобы не вывести двигатель из строя
• Контроль питания холодильного компрессора в торговом центре - предотвращает работу при заниженном напряжении, которое вызывает перегрев
• Автоматизация системы вентиляции в производственном цеху - отключает вентиляторы при обрыве нейтрали, что сохраняет целостность электроники управления
• Щит управления насосной станцией - использует два выхода реле: один для отключения, второй для сигнализации аварии

Практические советы

• Перед первым запуском проверьте, правильно ли подключена нейтраль - без неё реле не будет работать, хотя индикаторы могут светиться
• При использовании в сетях с высокими помехами (частотники, сварочные аппараты) рекомендуется экранировать входные провода и использовать ферритовые кольца
• Выбирайте сечение проводов не более 2,5 мм2 - больше может плохо затянуться в винтовых зажимах
• Если в вашей системе часто бывают кратковременные просадки напряжения - можно увеличить задержку срабатывания, если реле позволяет (в данном случае минимальная - 0,5 с, максимума нет в данных, значит, она фиксирована)
• PHS-3-1M-06-PP-2 от КЭAZ Optima - отличный выбор для замены устаревших аналогов типа РКФ-3, но учтите, что он не совместим по размеру с некоторыми старыми моделями других производителей
