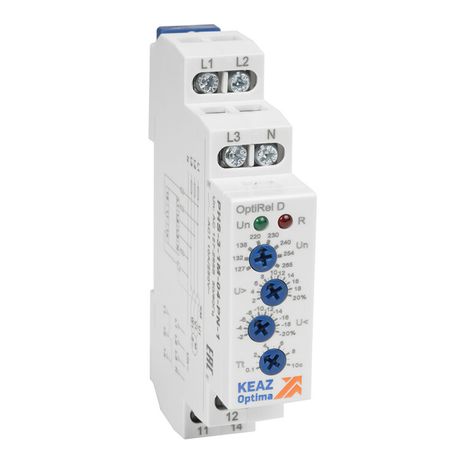

Реле контроля фаз OptiRel D PHS-3-1M-05-PP-1 повышенного/пониженного асимметрии 3Ф 1СО | 331990 КЭАЗ

Реле контроля фаз повышенного/пониженного асимметрии 3Ф 1СО PHS-3-1M-05-PP-1 от КЭАЗ обеспечивает защиту трёхфазного оборудования от аварийных режимов сети: перепадов напряжения, асимметрии фаз и обрывов. Устройство устанавливается на DIN-рейку и подходит для промышленных систем, где важна стабильность электроснабжения.

Назначение и область применения

PHS-3-1M-05-PP-1 используется для защиты трёхфазных нагрузок от опасных состояний электросети: повышения или снижения напряжения, перекоса фаз, обрыва нейтрали или одной из фаз, а также неверного порядка чередования фаз. Устройство автоматически отключает питание при сбоях, предотвращая повреждение двигателей, насосов, компрессоров и другого чувствительного оборудования.

Подходит для установки в распределительных щитах промышленных объектов: на станках, конвейерах, HVAC-системах, насосных станциях, вентиляционных установках и других устройствах, работающих от трёхфазного тока 380 В.

Технические характеристики

• Напряжение питания: 220–460 В AC - работает в широком диапазоне, включая сети с колебаниями до 460 В.
• Номинальный ток контактов: 8 А - позволяет коммутировать средние нагрузки без внешних контакторов.
• Тип контакта: один нормально замкнутый (НО) контакт - сигнал отключения передаётся через размыкание цепи.
• Задержка срабатывания: 0,5 сек - быстрое реагирование на критические скачки напряжения.
• Задержка отключения: 10 сек - исключает ложные срабатывания при кратковременных помехах.
• Гистерезис: есть - устройство не включается сразу после восстановления напряжения, а ждёт, пока оно станет значительно выше порога срабатывания, чтобы избежать «дребезга».
• Способ монтажа: крепление на DIN-рейку 35 мм - совместимо со стандартными шкафами управления.
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение, допускает многократную переподключку.

Совместимость и монтаж

PHS-3-1M-05-PP-1 монтируется на стандартную DIN-рейку. Для подключения используются три входных клеммы для фаз L1, L2, L3 и одна - для N (нейтраль). Выходной контакт (НО) подключается последовательно в цепь управления контактором или напрямую в цепь питания маломощной нагрузки. Подключение выполняется проводами сечением до 2,5 мм2. Перед первым запуском необходимо проверить правильность подвода фаз - устройство определяет чередование и откажется работать при неправильном порядке.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов на реле защиты: IEC 60255, ГОСТ Р МЭК 60255. Конструкция выполнена в соответствии с классом защиты IP20 - не предназначен для работы во влажных или пыльных условиях вне корпуса. Все элементы изолированы, что исключает риск поражения током при установленном состоянии.

Преимущества

• Комплексная защита: одновременно контролирует напряжение, асимметрию, чередование фаз и обрыв нейтрали - не требует дополнительных устройств.
• Интегрированный гистерезис - минимизирует частые включения/выключения при нестабильной сети.
• Высокая точность срабатывания - гарантированное отключение при отклонении напряжения от заданных значений.
• Простой монтаж и диагностика - индикация состояния доступна через положение контакта и светодиоды (при наличии в модели, не указаны в спецификации).

Ограничения применения

• Не подходит для постоянного подключения к сетям постоянного тока - только переменный ток (AC).
• Не имеет встроенной защиты от импульсных перенапряжений - рекомендуется использовать вместе с УЗИП.
• Не рассчитан на работу при температуре ниже –10 C или выше +55 C - требуется установка в закрытых, вентилируемых щитах.
• Не управляет мощностью напрямую - для нагрузок более 8 А необходим внешний контактор.
• Не имеет функции самодиагностики или удалённого сигнализирования - отслеживание состояния возможно только визуально или через подключенную цепь.

Примеры использования

• Защита трёхфазного двигателя насоса в системе водоснабжения - отключает питание при обрыве фазы или просадке напряжения.
• Контроль питания ЧПУ станка - предотвращает сбои в работе из-за перекоса фаз.
• Обеспечение стабильности работы холодильного компрессора в торговом оборудовании - исключает перегрев при высоком напряжении.
• Щит управления вентиляцией в производственном цеху - отключает вентиляторы при потере нейтрали.

Практические советы

• Перед установкой проверьте фактическое напряжение в сети - PHS-3-1M-05-PP-1 сработает при любом отклонении от нормы, даже если оно временно.
• При использовании с контактором - подключите выходной контакт НО в цепь катушки контактора, а не в силовую цепь.
• Не забудьте правильно подсоединить нейтраль - без неё устройство не будет работать, даже если все фазы присутствуют.
• При замене аналогичного реле - учтите, что PHS-3-1M-05-PP-1 имеет задержку отключения 10 сек, что отличает его от моделей с немедленным отключением.
• Артикул 331990 - это официальный номер КЭАЗ; при заказе используйте именно его, чтобы получить оригинальное устройство с гарантией.
