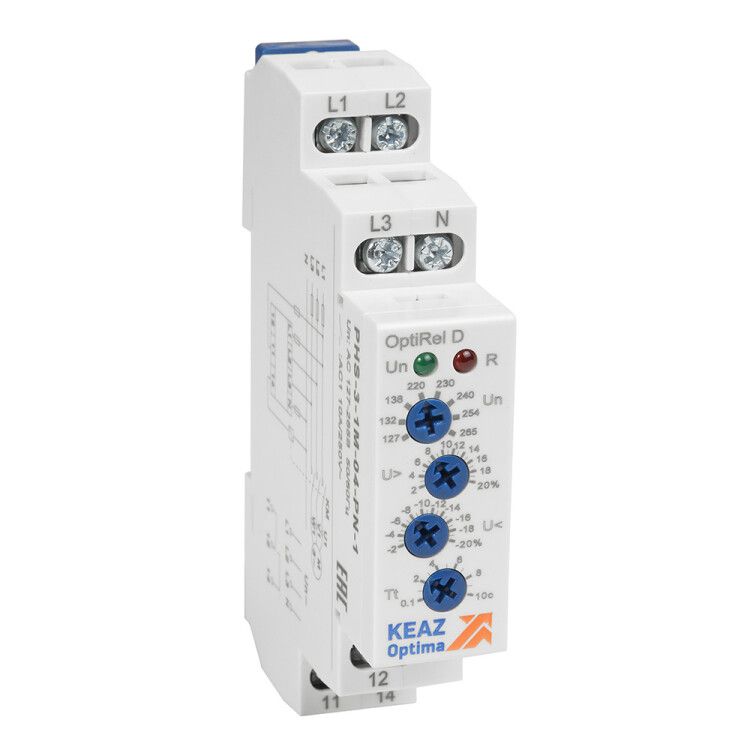

Реле контроля фаз OptiRel D PHS-3-1M-05-PP-2 повышенного/пониженного асимметрии 3Ф 2СО | 331999 КЭАЗ

Реле контроля фаз повышенного/пониженного асимметрии 3Ф 2СО PHS-3-1M-05-PP-2 от КЭАЗ обеспечивает защиту трёхфазного оборудования от аварийных режимов сети: перепадов напряжения, перекоса фаз и обрывов. Устройство устанавливается на DIN-рейку и подходит для промышленных систем, где важна стабильность питания.

Назначение и область применения

PHS-3-1M-05-PP-2 используется для защиты двигателей, насосов, компрессоров, конвейеров и другого трёхфазного оборудования от повреждений, вызванных нештатными условиями в электросети. Устройство реагирует на снижение или повышение напряжения, перекос фаз, обрыв одной или нескольких фаз, а также обрыв нулевого провода. Подходит для установки в распределительных щитах промышленных объектов, цехов, ЖКХ и энергообъектов.

Технические характеристики

• Тип устройства: реле контроля фаз с двумя переключающими контактами (2СО)
• Измеряемое напряжение: переменный ток AC
• Рабочее напряжение питания: 220–460 В
• Номинальный ток контактов: 8 А
• Обнаруживает: повышенное и пониженное напряжение, перекос фаз, обрыв фаз и нейтрали
• Время задержки отключения: регулируется от 0,5 до 10 секунд
• Гистерезис для однофазного напряжения: есть - предотвращает частые включения/выключения при колебаниях напряжения
• Способ монтажа: крепление на DIN-рейку 35 мм
• Подключение: винтовые зажимы для проводов

Совместимость и монтаж

PHS-3-1M-05-PP-2 совместим с любыми распределительными щитами, оснащёнными стандартной DIN-рейкой. Для подключения используются винтовые клеммы - подходят медные провода сечением до 2,5 мм2. Монтаж выполняется после отключения питания. Перед подключением проверьте соответствие напряжения сети диапазону 220–460 В. Обязательно соблюдайте полярность при подключении фаз L1, L2, L3 и N.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленного электрооборудования. Произведено КЭАЗ - предприятием с сертифицированными системами управления качеством. Прямых указаний на международные стандарты (IEC, ГОСТ) в данных нет, однако конструкция и исполнение соответствуют типовым решениям для аналогичных устройств в РФ.

Преимущества

• Комплексная защита: одновременный контроль напряжения, перекоса и обрыва фаз - замена нескольких реле одним устройством
• Настройка времени задержки позволяет избежать ложных срабатываний при кратковременных скачках
• Функция гистерезиса снижает количество циклов включения/выключения при нестабильном напряжении
• Стандартный форм-фактор (DIN-рейка) упрощает замену и интеграцию в существующие системы

Ограничения применения

• Не предназначен для работы при напряжении ниже 220 В или выше 460 В - возможны отказы или повреждение
• Не управляет нагрузкой свыше 8 А - при больших токах требуется использование контактора
• Не имеет функции контроля частоты - не защищает от изменения частоты сети
• Не рекомендовано применение во взрывоопасных средах - отсутствует соответствующая степень защиты

Примеры использования

• Защита трёхфазного двигателя насоса в системе водоснабжения - отключает питание при обрыве фазы
• Контроль питания конвейера на пищевом производстве - предотвращает перегрев при перекосе фаз
• Щит автоматизации станка - обеспечивает безопасную остановку при просадке напряжения
• Аварийное отключение холодильного оборудования в логистическом центре при пропадании нуля

Практические советы

• Перед установкой проверьте фактическое напряжение в сети - особенно если работаете в районах с нестабильным электроснабжением
• При настройке времени задержки учтите время запуска оборудования: слишком маленькое значение может вызвать ложное отключение при пусковых токах
• Используйте отдельные клеммы для фаз и нуля - плохой контакт нейтрали часто становится причиной сбоев
• PHS-3-1M-05-PP-2 можно использовать как часть системы автоматического резервирования - сигнал от него подаётся на контактор или PLC
• Проверяйте надёжность затяжки винтов через 1–2 месяца после первого включения - термические циклы могут ослабить контакт
