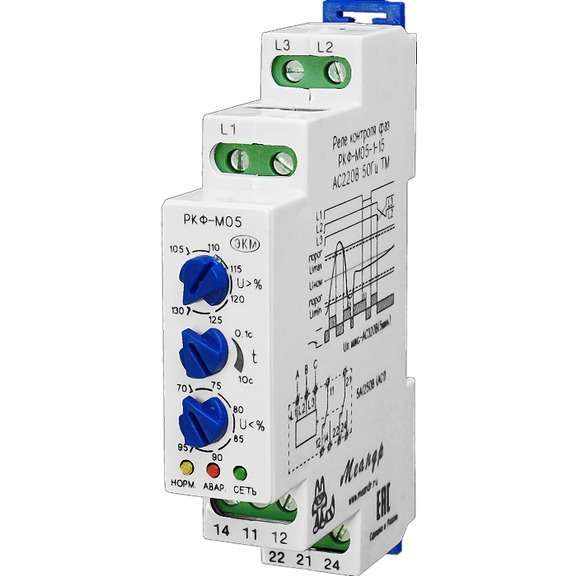

Реле контроля фаз РКФ-М05-1-15 AC400В УХЛ4 и Автоматика A8302-16934683

Реле контроля фаз РКФ-М05-1-15 УХЛ4 400В переменного тока от бренда Реле и Автоматика предназначено для защиты трёхфазных электродвигателей и другого оборудования от аварийных режимов сети: обрыва фазы, неверной последовательности фаз, перегрузки или недостаточного напряжения. Это надёжный и компактный прибор, который устанавливается в силовые щиты и работает в условиях повышенной влажности и температурных колебаний.

Назначение и область применения

Реле контроля фаз РКФ-М05-1-15 УХЛ4 400В переменного тока защищает оборудование от повреждений, вызванных нарушениями в трёхфазной сети. Оно контролирует наличие всех трёх фаз, правильную их последовательность и уровень напряжения. Подходит для установки в системах управления насосами, компрессорами, конвейерами, станками и другими устройствами, где внезапная остановка из-за перекоса фаз или провала напряжения может привести к поломкам или авариям.

Технические характеристики

• Диапазон рабочего напряжения: 280–520 В - позволяет работать даже при значительных просадках или скачках напряжения в сети.
• Номинальное напряжение питания цепи управления: 210–560 В AC - обеспечивает стабильную работу при изменении входного напряжения, включая низкий порог, характерный для слабых сетей.
• Обнаружение обрыва фазы - автоматически отключает нагрузку при потере одной или нескольких фаз.
• Контроль чередования фаз - предотвращает запуск двигателя при неправильном порядке фаз (например, после ремонта или переподключения).
• Защита от перенапряжения и пониженного напряжения - реагирует на выход за установленные границы, даже если все фазы присутствуют.
• Время задержки срабатывания: от 0,1 до 10 секунд - можно настроить под требования конкретного оборудования, чтобы избежать ложных срабатываний при кратковременных помехах.
• Количество переключающих контактов: 2 - один контакт используется для сигнализации, второй - для отключения цепи управления нагрузкой.
• Контакты: только нормально разомкнутые (НО) - не имеет нормально замкнутых (НЗ) контактов, что влияет на схему подключения.
• Климатическое исполнение: УХЛ4 - рассчитано на работу в помещениях с повышенной влажностью, пылью и перепадами температур (-40C…+60C).

Совместимость и монтаж

Реле контроля фаз РКФ-М05-1-15 УХЛ4 400В переменного тока подключается параллельно к трём фазам и нулевому проводу. Напряжение питания для внутренней логики берётся прямо с этих же фаз - внешний источник не требуется. Контакты реле - сухие, без потенциала, поэтому подходят для коммутации цепей управления 24 В DC/AC, 220 В AC или других низковольтных систем. Для монтажа используйте DIN-рейку 35 мм. Обязательно проверьте соответствие сечения проводов и плотность зажимов - рекомендовано использовать медные жилы сечением до 2,5 мм2. Не подключайте к реле нагрузки выше 5 A - он предназначен только для управления, а не для прямой коммутации мощных двигателей.

Безопасность и стандарты

Реле контроля фаз РКФ-М05-1-15 УХЛ4 400В переменного тока соответствует требованиям ГОСТ Р МЭК 60255-5 и ГОСТ Р 50030.2, что гарантирует безопасность и отказоустойчивость в промышленных условиях. Изделие прошло тестирование на электромагнитную совместимость и механическую прочность. Сертифицировано для работы в средах с классом защиты IP20 - не предназначено для открытой установки вне шкафа.

Преимущества

• Не требует внешнего источника питания - питание берётся из самой сети, что снижает стоимость системы.
• Широкий диапазон срабатывания по напряжению - работает даже в нестабильных сетях, типичных для удалённых объектов.
• Настройка времени задержки - минимизирует ложные срабатывания при кратковременных перепадах.
• Универсальное исполнение УХЛ4 - выдерживает суровые условия эксплуатации без дополнительного обогрева или кондиционирования.
• Два переключающих контакта - позволяют одновременно подать сигнал и отключить нагрузку, не требуя дополнительных реле.

Ограничения применения

• Не подходит для однофазных систем - только для трёхфазного переменного тока.
• Нет нормально замкнутых контактов - нельзя использовать для прямого включения нагрузки через реле; нужен внешний контактор.
• Максимальный ток контактов - 5 А - не предназначен для коммутации двигателей мощнее 1,5 кВт напрямую.
• Не защищает от импульсных перенапряжений - для этого нужны дополнительные грозозащитные устройства.
• Чувствителен к высоким уровням гармоник - в сетях с большим коэффициентом искажения формы волны возможны сбои.

Примеры использования

• Станок с ЧПУ - предотвращает повреждение сервоприводов при обрыве фазы во время работы.
• Водяной насос в канализационной станции - защищает двигатель от перегрева при неправильной последовательности фаз после обслуживания.
• Конвейер на пищевом производстве - отключает линию при просадке напряжения ниже 300 В, чтобы избежать заклинивания.
• Компрессор в холодильной камере - срабатывает при перенапряжении свыше 480 В, защищая электронику управления.

Практические советы

• Перед первым запуском обязательно настройте время задержки - начните с 1–2 секунды, затем скорректируйте под реакцию вашего оборудования.
• Избегайте прокладки проводов управления рядом с силовыми кабелями - это снижает риск ложных срабатываний из-за наводок.
• Проверяйте соединения на фазах каждые 6 месяцев - окисление контактов может привести к ложному обнаружению обрыва фазы.
• Если ваша система требует постоянного сигнала “в работе”, подключите один контакт реле к световой индикации через резистор - так будет видно состояние защиты в реальном времени.
• При использовании в системах с частотным преобразователем - убедитесь, что напряжение на входе реле находится в допустимом диапазоне, поскольку частотник может искажать форму сигнала.
