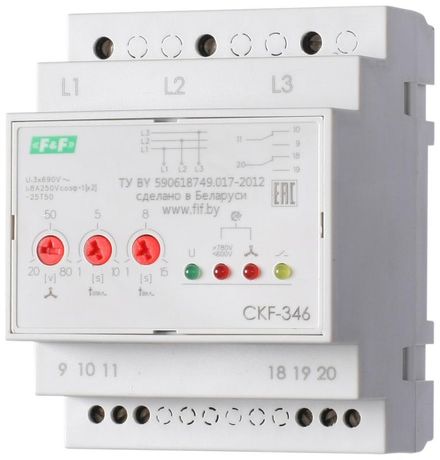

Реле контроля фаз для сетей с изолированной нейтралью CKF-346 (монтаж на DIN-рейке 35мм; регулировка порога отключения; контроль чередования фаз; 3х680В 2х8А 1х2P IP20) F&F EA04.004.002 Евроавтоматика

Реле контроля фаз CKF-346 от Евроавтоматика предназначено для защиты трёхфазных электродвигателей и оборудования в сетях с изолированной нейтралью. Устройство контролирует наличие фаз, баланс напряжения, чередование и предельные значения напряжения, обеспечивая безопасное включение и автоматическое отключение при аварии. Монтаж на DIN-рейку 35 мм делает его удобным для сборки в распределительных щитах.

Назначение и область применения

Реле CKF-346 защищает оборудование от повреждений, вызванных нештатными режимами трёхфазной сети. Подходит для установки в системах управления насосами, компрессорами, конвейерами, станками и другим промышленным оборудованием, работающим от сети 3×680 В. Особенно эффективно в условиях нестабильного энергоснабжения или при использовании генераторов и ИБП.

Технические характеристики

• Напряжение питания: 3 × 680 В переменного тока (AC)
• Коммутируемый ток: 8 А (на каждый контакт)
• Тип контактов: 2 переключающих - НО/НЗ (нормально открытые / нормально закрытые)
• Время задержки срабатывания: 0,5–15 секунд (регулируемое)
• Защита от: обрыва фазы, асимметрии напряжения, перенапряжения (>780 В), пониженного напряжения (<600 В), неверного чередования фаз
• Индикация состояния: светодиодная
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и воды
• Количество модулей DIN: 4
• Климатическое исполнение: УХЛ4 - работает при температуре от –25 C до +50 C
• Нормативный документ: ТУ BY 590618749.027-2017

Совместимость и монтаж

CKF-346 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются клеммы на передней панели - входные цепи питания (L1, L2, L3, N) и выходные контакты (НО/НЗ) для управления контактором или пускателем. Контакты рассчитаны на коммутацию нагрузки до 8 А, что позволяет напрямую управлять большинством промышленных контакторов. Не требует внешнего питания - работает от контролируемой сети.

Безопасность и стандарты

Реле соответствует требованиям ТУ BY 590618749.027-2017. Степень защиты IP20 исключает случайный доступ к токоведущим частям, но не обеспечивает защиту от пыли и влаги - устройство следует устанавливать внутри закрытых щитов. Отсутствие заземления на корпусе допускается благодаря изолированной нейтрали в защищаемой сети.

Преимущества

• Комплексная защита: одновременно контролирует 5 параметров - отсутствие фаз, асимметрию, перегрузку, недогрузку и чередование
• Настройка времени задержки: можно адаптировать под длительные провалы напряжения без ложных срабатываний
• Автоматическое возобновление: после восстановления нормальных условий реле само возвращает питание, без участия оператора
• Чёткая индикация: световой сигнал показывает текущее состояние - работоспособность или авария
• Экономия места: занимает всего 4 модуля DIN, совмещает функции нескольких устройств

Ограничения применения

• Не предназначен для сетей с глухозаземлённой нейтралью - только для изолированных
• IP20 не допускает установку во влажных, пыльных или наружных помещениях
• Максимальное напряжение 680 В - нельзя использовать в сетях выше 700 В
• Коммутируемый ток 8 А ограничен - для больших нагрузок требуется промежуточный контактор
• Не имеет функции самодиагностики отказов внутренних элементов

Примеры использования

• Защита асинхронного двигателя насосной станции в промышленном цехе
• Контроль питания конвейера на пищевом производстве при наличии генераторного резерва
• Обеспечение безопасности вентиляционных установок в холодильных камерах
• Подключение к пускателю станка ЧПУ для предотвращения перекоса фаз при запуске

Практические советы

• При монтаже проверьте соответствие напряжения сети 3×680 В - превышение может вывести реле из строя
• Настройте время задержки (0,5–15 с) в зависимости от характера колебаний в вашей сети - длиннее при частых кратковременных просадках
• Убедитесь, что контакты реле подключены к катушке контактора, а не к нагрузке - они не рассчитаны на прямой ток двигателей
• При первом запуске проверьте правильность чередования фаз - если индикатор горит красным, поменяйте местами любые две фазы
• Для долговечности используйте CKF-346 только в закрытых щитах с хорошей вентиляцией - высокая температура снижает срок службы
