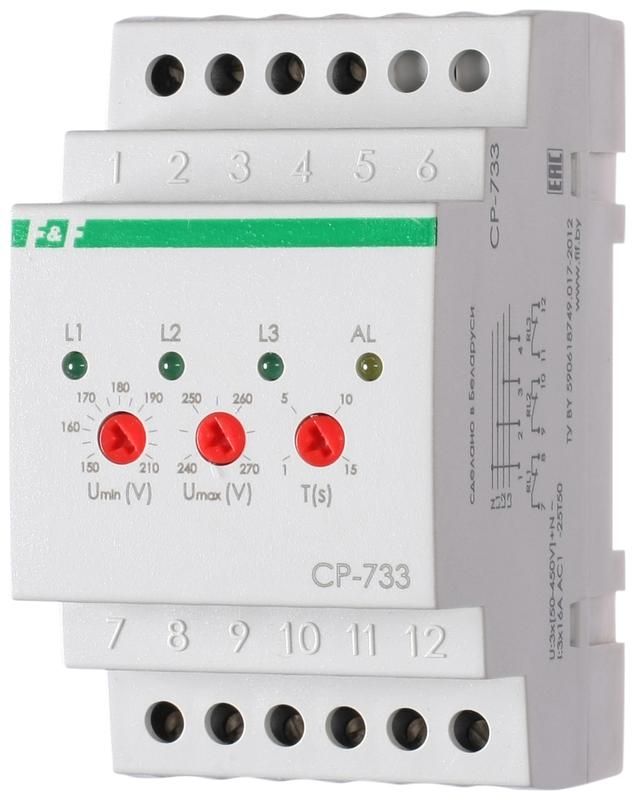

Реле напряжения CP-733 (трехфазное; контроль нижнего (150-210В) и верхнего (240-270В) порога напряжения; отдельный контакт на каждую фазу; монтаж DIN-рейке 35мм 3х400/230 N 3х8А 3х1Z IP20) F&F EA04.009.006 Евроавтоматика

Реле контроля напряжения CP-733 от Евроавтоматика предназначено для защиты трёхфазного оборудования от перепадов напряжения. Устройство контролирует нижний и верхний пороги напряжения на каждой фазе отдельно, обеспечивает автономную коммутацию через три независимых контакта и устанавливается на стандартную DIN-рейку. Артикул ea04.009.006 подходит для промышленной автоматизации, где важна точная реакция на просадки и скачки сети.

Назначение и область применения

Реле контроля напряжения CP-733 следит за уровнем напряжения в трёхфазной сети 400/230 В. При выходе значений за заданные границы - ниже 150 В или выше 260 В - оно размыкает свои контакты и отключает нагрузку. Это предотвращает повреждение двигателей, насосов, компрессоров и другой чувствительной техники из-за недостаточного или завышенного напряжения. Подходит для использования в цехах, на конвейерах, в системах вентиляции и других объектах с постоянным энергопотреблением.

Технические характеристики

• Тип: трёхфазное реле напряжения
• Напряжение питания: 3×400 В (линейное), 3×230 В (фазное) с нулём
• Коммутируемый ток: 8 А на каждый контакт
• Количество выходных контактов: 3 нормально замкнутых (НЗ), по одному на фазу
• Нижний порог срабатывания: 150–210 В (регулируется)
• Верхний порог срабатывания: 230–260 В (регулируется)
• Минимальная задержка срабатывания: 0,1 секунды
• Индикация: светодиоды показывают состояние каждой фазы
• Степень защиты: IP20 - защита от прикосновений и крупных частиц, но не от воды
• Монтаж: на DIN-рейку 35 мм, занимает 3 модуля
• Подключение: винтовые зажимы
• Климатическое исполнение: УХЛ4 - работает при температуре от –25C до +50C
• Нормативный документ: ТУ BY 590618749.027-2017

Совместимость и монтаж

Реле контроля напряжения CP-733 совместимо со всеми устройствами, работающими от трёхфазной сети 400 В с нулевым проводником. Для подключения используются винтовые клеммы - достаточно зачистить жилы на 8–10 мм и затянуть болты усилием 0,5–0,7 Нм. Монтаж выполняется на стандартную DIN-рейку шириной 35 мм. Обязательно соблюдайте полярность L1/L2/L3/N - неверное подключение может привести к некорректной работе. Каждый контакт управляет своей фазой независимо - это позволяет отключать только проблемную линию, не влияя на остальные.

Безопасность и стандарты

Реле контроля напряжения CP-733 соответствует требованиям ТУ BY 590618749.027-2017. Степень защиты IP20 исключает случайное прикосновение к токоведущим частям, но не защищает от влаги - поэтому устройство нельзя использовать во влажных помещениях без корпуса. Работает в условиях, допустимых для класса УХЛ4: в закрытых помещениях с умеренным климатом, без конденсации влаги и воздействия агрессивных газов.

Преимущества

• Отдельные контакты на каждую фазу позволяют точно определить, на какой линии произошёл сбой
• Регулируемые пороги - можно адаптировать под конкретные условия сети или оборудование
• Функция OFF на каждом потенциометре даёт возможность отключить защиту по одной фазе без демонтажа
• Светодиодная индикация сразу показывает состояние всех фаз - удобно при диагностике
• Малая задержка срабатывания (0,1 с) минимизирует риск повреждения чувствительной нагрузки

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или открытых площадках - IP20 не обеспечивает защиту от жидкости
• Максимальный коммутируемый ток - 8 А; при нагрузке выше этого значения требуется использование внешних контакторов
• Не контролирует баланс фаз, гармоники или частоту - только уровень напряжения
• Не рекомендовано применение при температурах ниже –25C или выше +50C
• Не поддерживает удалённую диагностику или интерфейсы связи - полностью аналоговое устройство

Примеры использования

• Защита станков ЧПУ от просадки напряжения при запуске мощных потребителей
• Контроль напряжения в системах водоснабжения с трёхфазными насосами
• Автоматическое отключение холодильных камер при перебоях в сети
• Сигнализация аварийного состояния в распределительном щите через внешнюю цепь

Практические советы

• Перед первым запуском проверьте, что все потенциометры не находятся в положении «OFF» - иначе защита не активируется
• Настройте нижний порог на 10–20 В выше минимального рабочего напряжения вашего оборудования - это снижает количество ложных срабатываний
• Если нагрузка превышает 8 А, используйте реле CP-733 как управляющее устройство, а основную коммутацию возложите на контактор
• При монтаже на DIN-рейку оставьте свободное место вокруг устройства для лучшей теплоотдачи
• Не забывайте периодически проверять надёжность затяжки винтов - особенно после первого месяца эксплуатации
