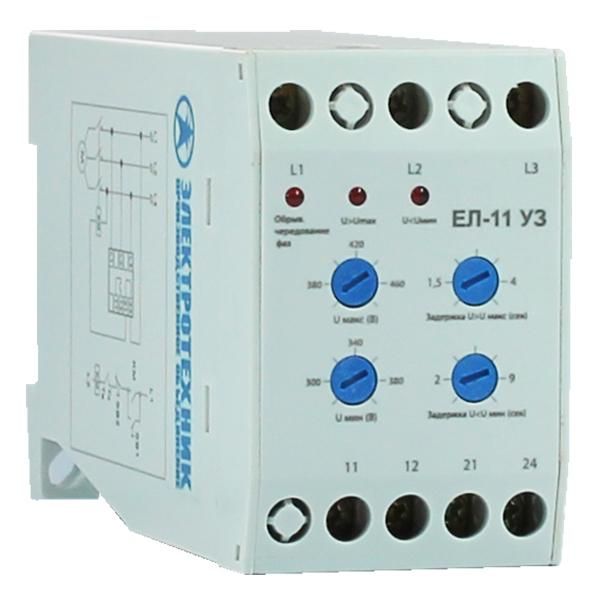

Реле контроля трехфазного напряжения ЕЛ-11 У3 400В 3А 1з+1р IP20 Электротехник ET005071

Реле контроля трехфазного напряжения Электротехник et005071 предназначено для защиты оборудования от аварийных режимов в трёхфазной сети 400 В - таких как переполюсовка, пропадание фазы, перенапряжение или недонапряжение. Подходит для установки в щитах управления на заводах, в насосных станциях и на производственных линиях.

Назначение и область применения

Реле контроля трехфазного напряжения Электротехник et005071 следит за состоянием трёх фаз и нулевого провода в сети 400 В. При возникновении опасных отклонений - например, если одна из фаз пропала или напряжение вышло за пределы допустимых значений - реле автоматически отключает нагрузку через внешний контактор. Это предотвращает выход из строя двигателей, трансформаторов и другой чувствительной аппаратуры.

Технические характеристики

• Номинальное напряжение: 400 В переменного тока (+-10%)
• Максимальный коммутируемый ток: 3 А
• Количество контактных групп: 1 нормально замкнутый (1з) + 1 нормально открытый (1р)
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от воды и пыли
• Климатическое исполнение: У3 - работает при температуре от −10C до +40C и относительной влажности до 80%
• Подключение: винтовые зажимы для проводов до 2,5 мм2

Совместимость и монтаж

Реле Электротехник et005071 устанавливается на DIN-рейку шириной 35 мм. Для работы требуется подключение трёх фаз (L1, L2, L3), ноль (N) и цепь управления нагрузкой. Контакты 1з и 1р используются для последовательного включения в цепь питания контактора или пускателя. Например: нормально замкнутый контакт размыкает питание при аварии, а нормально открытый может сигнализировать о срабатывании через лампу или вход контроллера.

Не требует внешнего питания - работает от сети 400 В. Монтаж возможен только в закрытых распределительных шкафах из-за степени защиты IP20.

Безопасность и стандарты

Реле соответствует требованиям ГОСТ Р 50030.5.1 и ГОСТ Р 50985. Применяется в соответствии с правилами устройства электроустановок (ПУЭ). Наличие механической блокировки исключает случайную активацию при обслуживании.

Преимущества

• Простая настройка - нет необходимости регулировать пороги напряжения, они заданы заводом
• Высокая надёжность контактов - рассчитаны на долгую работу при токе до 3 А
• Индикация состояния: наличие светового сигнала при срабатывании (по документации производителя)
• Устойчивость к кратковременным скачкам напряжения благодаря внутренней фильтрации

Ограничения применения

• Не предназначен для сетей ниже 380 В или выше 440 В - точная работа обеспечивается только в диапазоне +-10% от 400 В
• Не защищает от импульсных перенапряжений (например, от грозовых разрядов); нужна дополнительная защита
• Не работает без нулевого провода - обязательное условие подключения
• IP20 не позволяет использовать в помещениях с высокой влажностью, пылью или на улице
• Не имеет функции самоблокировки после восстановления напряжения - требуется ручное включение контактора

Примеры использования

• Защита трёхфазного двигателя насосной станции от обрывов фазы
• Контроль питания станков ЧПУ перед запуском
• Обеспечение безопасного старта конвейерной ленты в пищевой промышленности
• Автоматическое отключение нагревательных элементов при проседании напряжения

Практические советы

• Перед установкой проверьте соответствие напряжения сети 380–440 В - реле не будет работать корректно вне этого диапазона
• Убедитесь, что ноль подключен надёжно; потеря нуля вызывает ложное срабатывание
• При использовании в системах с частотным преобразователем - убедитесь, что гармоники не влияют на показания реле
• Замена реле Электротехник et005071 не требует перепрошивки или настройки - он взаимозаменяем с аналогичными моделями по габаритам и контактам
• Для удобства диагностики используйте сигнал с нормально открытого контакта (1р) для индикации срабатывания на пульте управления
