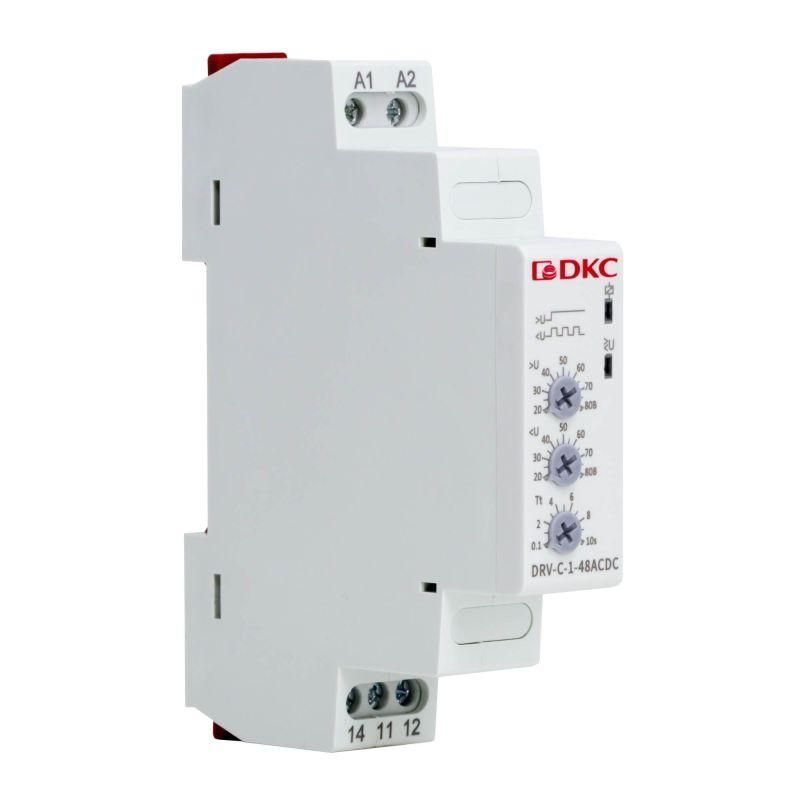

Реле контроля напряжения однофазное, тип DRV, конфигурация контакта 1CO, 24-48В AC/DC | DRV-C-1-48ACDC DKC ДКС

Реле контроля напряжения однофазное, тип DRV, конфигурация контакта 1CO, 24-48В AC/DC, DKC - устройство для защиты оборудования от перегрузок и просадок напряжения в сетях переменного и постоянного тока. Подходит для автоматизации систем управления, где важна точная реакция на колебания напряжения. Артикул drv-c-1-48acdc обеспечивает совместимость с DIN-рейкой и надёжную работу в промышленной среде.

Назначение и область применения

Реле контроля напряженияDRV используется для мониторинга уровня напряжения в одножильных цепях переменного и постоянного тока. При выходе значения за заданные границы - ниже минимального или выше максимального - реле размыкает контакт, отключая нагрузку. Это предотвращает повреждение чувствительного оборудования: насосов, контроллеров, станков, освещения, систем вентиляции.

Подходит для установки в распределительных щитах промышленных объектов, на производственных линиях, в системах автономного энергообеспечения и там, где требуется защита от скачков напряжения.

Технические характеристики

• Номинальное напряжение питания: 24–48 В AC/DC - работает как от сети переменного, так и от постоянного тока в этом диапазоне;
• Диапазон измеряемого напряжения: 20–80 В - способно фиксировать любые отклонения в этой зоне, даже если питание устройства другое;
• Номинальный ток контакта: 16 А - позволяет коммутировать нагрузки до 3,5 кВт при 220 В AC;
• Тип подключения: винтовые клеммы - удобны для многократного монтажа и надёжного соединения;
• Задержка отключения: 0,1–10 сек - можно настроить время срабатывания, чтобы исключить ложные срабатывания при кратковременных помехах;
• Рабочая температура: –25…+50 C - устойчиво работает в холодных и жарких помещениях;
• Механическая износостойкость: 10 млн циклов - долгий срок службы при частых переключениях;
• Электрическая износостойкость: 1 млн циклов - сохраняет целостность контактов при работе с высокими токами;
• Способ монтажа: на DIN-рейку 35 мм - стандартная установка в шкафах и щитах.

Совместимость и монтаж

Реле контроля напряженияDRV имеет один переключающий контакт типа 1CO - нормально замкнутый, который размыкается при срабатывании. Устройство легко монтируется на стандартную DIN-рейку. Для подключения используются винтовые клеммы: вход питания - к клеммам L/N (или +/− для DC), нагрузка - к выходным контактам. Настраивать пороги срабатывания можно через внешние потенциометры или программно, в зависимости от модели.

Убедитесь, что провода соответствуют сечению, рекомендованному для 16 А (обычно 1,5–2,5 мм2). Кабели должны быть плотно затянуты - слабый контакт вызывает нагрев и отказ.

Безопасность и стандарты

Реле контроля напряженияDRV соответствует требованиям безопасности для промышленного электрооборудования. Хотя явного указания на сертификаты в данных нет, конструкция выполнена в соответствии с международными практиками для устройств класса IEC 61810. Применяйте в соответствии с правилами ПУЭ и ГОСТ Р 50030.5.1.

Преимущества

• Широкий рабочий диапазон напряжений (20–80 В) - позволяет использовать в нестабильных сетях;
• Гистерезис для AC и DC - предотвращает «дребезг» контактов при колебаниях на грани порога;
• Контроль как по переменному, так и по постоянному току - универсальность для смешанных систем;
• Настройка задержки отключения - снижает количество ложных срабатываний;
• Высокая механическая и электрическая износостойкость - длительная служба без обслуживания.

Ограничения применения

• Не предназначено для работы при напряжении выше 80 В - превышение может повредить внутреннюю схему;
• Не подходит для трёхфазных систем - только для однофазных цепей;
• Не имеет встроенного индикационного светодиода - состояние необходимо проверять визуально или через внешний сигнал;
• Не рассчитано на взрывоопасные среды - требует установки в закрытых, неагрессивных условиях.

Примеры использования

• Защита ЧПУ-станков от просадки напряжения при запуске мощных двигателей;
• Автоматическое отключение зарядных устройств при перепадах в солнечных батареях (DC);
• Обеспечение безопасного режима работы системы вентиляции в холодильном складе;
• Контроль напряжения в системах аварийного освещения на базе аккумуляторов 24–48 В DC.

Практические советы

• Перед установкой проверьте реальное напряжение в цепи - оно должно попадать в диапазон 20–80 В, иначе реле не будет работать;
• Настройте пороги срабатывания с учётом допустимых отклонений вашего оборудования - например, если устройство выключается при 190 В, установите верхний порог на 210 В с гистерезисом 10–15 В;
• Избегайте прокладки силовых и управляющих кабелей рядом - это снижает риск влияния помех;
• При использовании в цепях постоянного тока соблюдайте полярность (+ и −) на клеммах питания;
• Реле контроля напряженияDRV не требует регулярного обслуживания, но периодически проверяйте затяжку клемм - особенно после первых 100 циклов работы.
