Реле контроля уровня, фиксированный диапазон чувствительности 150кОм, питание 24В DC, выход 1CO 16А, модульное, ширина 35мм, степень защиты IP20 - 72.11.9.024.0000 FINDER 721190240000

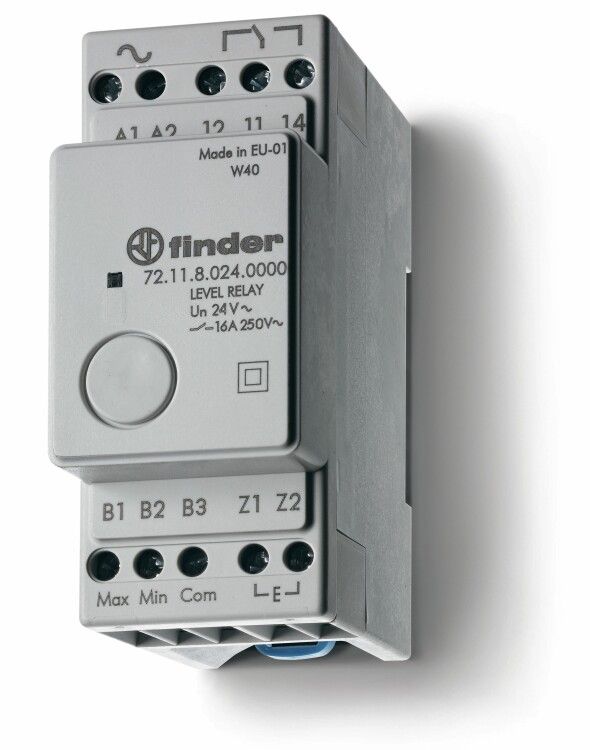

Реле контроля уровня Finder 72.11.9.024.0000 - компактное модульное устройство для автоматического контроля наличия жидкости в ёмкостях по проводимости. Подходит для систем с напряжением 24 В постоянного тока, управляет нагрузкой до 16 А. Устройство устанавливается на DIN-рейку и работает с трёхэлектродной системой.

Назначение и область применения

Реле контроля уровня Finder 72.11.9.024.0000 предназначено для определения наличия или отсутствия жидкости в резервуарах, баках, трубопроводах. Принцип работы основан на измерении электрической проводимости между электродами - когда жидкость замыкает цепь, реле срабатывает. Подходит для воды, масла, хладагента и других проводящих сред. Часто применяется в системах аварийной сигнализации, насосных станциях, системах охлаждения и технологических линиях.

Технические характеристики

• Принцип измерения: кондуктивный (по проводимости жидкости)
• Напряжение питания: 24 В постоянного тока (DC)
• Коммутируемый ток: 16 А
• Тип контакта: 1 переключающий контакт (1CO)
• Чувствительность: фиксированная - срабатывает при сопротивлении около 150 кОм
• Количество электродов: 3 (два рабочих + один общий)
• Задержка срабатывания: 7 секунд (защита от ложных срабатываний)
• Степень защиты: IP20 - защищён от прикосновений пальцами, но не от пыли и влаги
• Способ монтажа: установка на DIN-рейку шириной 35 мм
• Подключение: винтовые зажимы
• Материал корпуса: термостойкий пластик
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с умеренным климатом, температурой от −25C до +40C
• Соответствие стандартам: EN 60669-1, EN 60669-2-1

Совместимость и монтаж

Реле контроля уровня Finder 72.11.9.024.0000 совместимо с любыми DIN-рейками стандарта 35 мм. Для подключения используются три электрода, которые должны быть установлены в резервуаре так, чтобы нижний и средний находились в зоне минимального уровня, а верхний - в зоне максимального. Электроды подключаются к клеммам устройства через винтовые зажимы. Кабели рекомендуется использовать сечением не менее 0,75 мм2. Монтаж выполняется после отключения питания. Обязательно проверьте герметичность мест прохода электродов в ёмкость - утечка может повредить оборудование.

Безопасность и стандарты

Реле соответствует европейским нормам безопасности EN 60669-1 и EN 60669-2-1, что гарантирует надёжную коммутацию и предотвращает риск возгорания при работе с нагрузкой до 16 А. Корпус выполнен из самозатухающего пластика. Устройство не имеет функции гальванической развязки - питание и выходная цепь имеют общую землю. Не используйте в взрывоопасных зонах.

Преимущества

• Фиксированная чувствительность 150 кОм - не требует настройки, подходит для большинства стандартных применений
• Задержка срабатывания 7 секунд снижает количество ложных срабатываний при колебаниях уровня
• Компактный формат (35 мм) позволяет экономить место на DIN-рейке
• Простое винтовое подключение - удобно для обслуживания и замены
• Изготовлено компанией Finder - известным производителем промышленных реле с высокой надёжностью

Ограничения применения

• Не работает с непроводящими жидкостями - масло, дизельное топливо, спирты без примесей, дистиллированная вода
• IP20 не обеспечивает защиту от влаги - нельзя устанавливать во влажных или открытых помещениях без дополнительной защиты
• Только одно состояние срабатывания - не имеет двухпорогового управления (например, “слишком мало” / “слишком много”) - только наличие/отсутствие жидкости
• Не подходит для агрессивных сред - кислот, щелочей, растворителей - материал корпуса и контактов не рассчитан на них
• Электроды требуют периодической очистки - осадок, накипь и оксиды могут исказить показания

Примеры использования

• Автоматический запуск насоса при падении уровня воды в баке
• Аварийная остановка оборудования при потере охлаждающей жидкости
• Контроль уровня смазки в редукторах на конвейерах
• Сигнализация о высыхании теплообменника в системе HVAC
• Контроль уровня моющего раствора в мойках промышленного оборудования

Практические советы

• Выбирайте электроды из нержавеющей стали AISI 316L - они лучше противостоят коррозии
• Расстояние между электродами должно быть не более 80–100 мм - слишком большой шаг снижает точность
• Перед первым запуском проверьте сопротивление между электродами в воздухе - оно должно быть выше 1 МОм; в жидкости - ниже 150 кОм
• Если система часто работает с пузырьками или пеной - увеличьте время задержки внешним реле, если возможно
• Для длительной эксплуатации рекомендуется регулярная очистка электродов - хотя бы раз в месяц
• Не подключайте реле к нагрузкам с реактивной составляющей больше 16 А - например, мощным двигателям без пускателя
