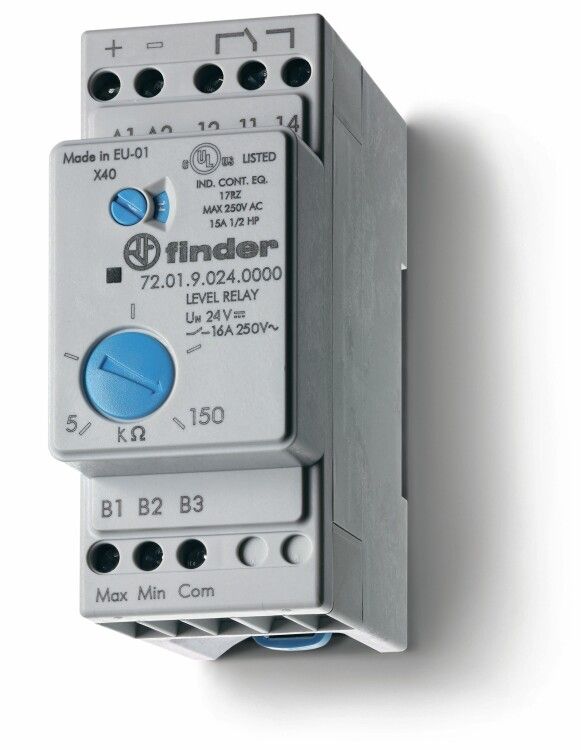

Реле контроля уровня, настраиваемый диапазон чувствительности 5…450кОм, питание 24В AC, выход 1CO 16А, модульное, ширина 35мм, степень защиты IP20 - 72.01.8.024.0002 FINDER 720180240002

Реле контроля уровня Finder 72.01.8.024.0002 предназначено для автоматического управления оборудованием на основе уровня жидкости или проводящего среды. Устройство работает по принципу электропроводности, использует три электрода и подключается к сети 24 В переменного тока. Подходит для установки в распределительные щиты благодаря модульной форме шириной 35 мм.

Назначение и область применения

Реле контроля уровня Finder 72.01.8.024.0002 используется для контроля наличия или отсутствия проводящих жидкостей - например, воды, масла, растворов - в резервуарах, баках, системах охлаждения или канализационных насосах. Оно реагирует на замыкание между электродами, что указывает на достижение определённого уровня. Применяется в промышленных системах, где требуется надёжное включение/выключение насосов, клапанов или сигнализаций.

Технические характеристики

• Напряжение питания: 24 В переменного тока (AC)
• Коммутируемый ток: до 16 А (один переключающий контакт 1CO)
• Диапазон регулировки чувствительности: 5–450 кОм - позволяет настроить реакцию на разную проводимость среды
• Количество электродов: 3 (два для измерения, один - общий)
• Принцип измерения: кондуктивный (электропроводность)
• Задержка срабатывания: 0,5–7 секунд - предотвращает ложные срабатывания от колебаний уровня
• Степень защиты: IP20 - защищено от прикосновений пальцами, но не от пыли и влаги
• Способ монтажа: на DIN-рейку 35 мм (модульный формат)
• Подключение: винтовые зажимы
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с умеренным климатом и повышенной влажностью
• Материал корпуса: пластик

Совместимость и монтаж

Реле контроля уровня Finder 72.01.8.024.0002 совместимо с любыми стандартными DIN-рейками шириной 35 мм. Для работы необходимо подключить три электрода: два - в точках контроля уровня (например, верхняя и нижняя граница), третий - общий (заземление или общий проводник). Электроды должны быть изготовлены из материалов, устойчивых к коррозии в рабочей среде (нержавеющая сталь, титан). Напряжение питания подаётся на клеммы L/N, нагрузка - на коммутирующие контакты. Монтаж выполняется без инструментов: устройство фиксируется на рейке щелчком.

Безопасность и стандарты

Реле соответствует европейским нормам EN 60669-1 и EN 60669-2-1, которые гарантируют безопасность коммутационных устройств. Класс защиты IP20 исключает доступ к токоведущим частям при случайном прикосновении, но не обеспечивает защиту от влаги - поэтому устройство следует устанавливать внутри закрытых щитов, исключающих попадание воды или паров.

Преимущества

• Настройка порога срабатывания в широком диапазоне (5–450 кОм) - подходит для различных жидкостей, от чистой воды до технических масел
• Встроенная задержка срабатывания снижает количество ложных сигналов при пузырьках, вибрациях или изменении уровня
• Модульная форма позволяет компактно разместить несколько реле в одном щите
• Простое винтовое подключение - удобно для обслуживания и замены
• Индикация состояния отсутствует - это минус для оператора, но плюс для системы, где управление происходит через внешние контроллеры

Ограничения применения

• Не применяется в средах с низкой проводимостью - например, дистиллированная вода, нефтепродукты, спирты, масла без примесей
• IP20 не защищает от влаги - нельзя использовать во влажных или открытых местах
• Требуется наличие трёх электродов - сложнее в установке, чем двухэлектродные аналоги
• Не рекомендовано для высоких температур выше +55 C - согласно классу УХЛ4
• Электроды требуют периодической очистки от осадка, накипи или коррозии

Примеры использования

• Автоматическое включение насоса при падении уровня воды в резервуаре
• Выключение нагревательного элемента при достижении максимального уровня в теплообменнике
• Сигнализация аварийного уровня в канализационной камере
• Контроль уровня смазывающей жидкости в гидравлической системе станка
• Управление заполнением бака с технологическим раствором на производстве

Практические советы

• Выбирайте электроды с подходящим материалом: для воды - нержавеющая сталь AISI 316; для агрессивных сред - титан или графит
• При настройке начинайте с минимального значения (5 кОм) и повышайте, пока реле не будет срабатывать стабильно
• Убедитесь, что общий электрод надёжно соединён с массой или заземлением - иначе реле не будет работать
• Не располагайте электроды рядом с движущимися частями оборудования - риск механического повреждения
• Проверьте проводимость среды перед установкой: если она ниже 5 кОм - реле не сработает; если выше 450 кОм - потребуется другое решение
• Для длительной службы регулярно проверяйте состояние электродов и чистоту поверхности
