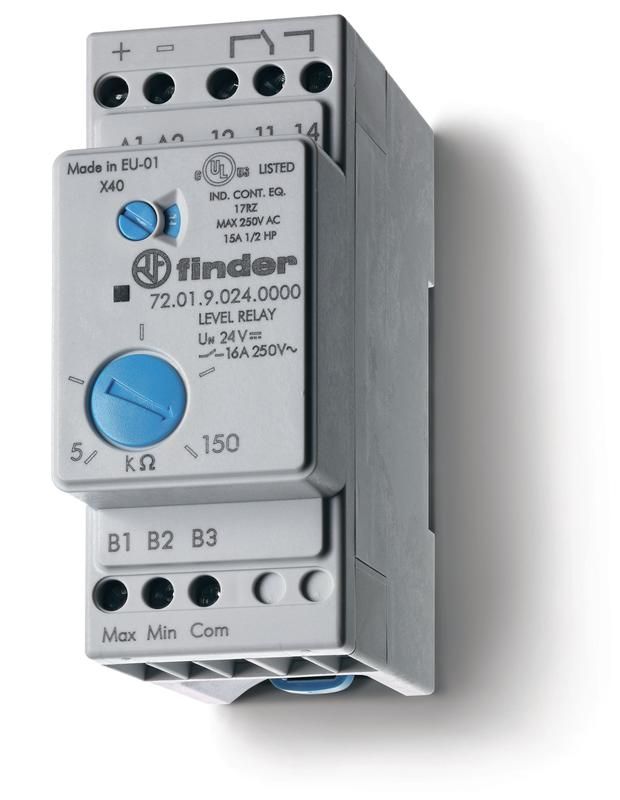

Реле контроля уровня, настраиваемый диапазон чувствительности 5…150кОм, питание 400В AC, выход 1CO 16А, модульное, ширина 35мм, степень защиты IP20 - 72.01.8.400.0000 FINDER 720184000000

Реле контроля уровня Finder 72.01.8.400.0000 - модульное устройство для автоматического управления оборудованием на основе проводимости жидкости. Подходит для систем контроля уровня воды, масла и других проводящих сред с напряжением 400 В переменного тока.

Назначение и область применения

Реле контроля уровня Finder 72.01.8.400.0000 используется для определения наличия или отсутствия проводящей жидкости в ёмкостях. Устройство реагирует на изменение электрической проводимости между трёмя электродами, установленными в резервуаре. Применяется в системах аварийной сигнализации, управлении насосами, заполнении и опорожнении баков, а также в технологических цепочках, где важен контроль за уровнем жидких сред - например, в водоподготовке, пищевой промышленности, химическом производстве и HVAC-системах.

Технические характеристики

• Напряжение питания: 400 В переменного тока (AC)
• Коммутируемый ток: до 16 А (один переключающий контакт 1CO)
• Диапазон регулировки чувствительности: 5–150 кОм - позволяет настроить реакцию на разную проводимость жидкостей (от чистой воды до масел и растворов)
• Принцип измерения: кондуктивный (проводящий) - работает через физический контакт с жидкостью
• Задержка срабатывания: от 0,5 до 7 секунд - предотвращает ложные срабатывания при колебаниях уровня
• Количество электродов: 3 - два для определения уровня, один - общий (заземление/обратный провод)
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от влаги и пыли
• Материал корпуса: пластик
• Тип подключения: винтовые зажимы
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с умеренным климатом, температурой от −25C до +40C
• Ширина модуля: 35 мм - совместим с DIN-рейкой

Совместимость и монтаж

Реле контроля уровня Finder 72.01.8.400.0000 монтируется на стандартную DIN-рейку шириной 35 мм. Для работы требуется подключение трёх электродов к соответствующим клеммам устройства. Электроды должны быть изготовлены из материалов, устойчивых к коррозии (например, нержавеющая сталь, титан), и правильно расположены в резервуаре: нижний - для контроля минимального уровня, верхний - для максимального, третий - общий (обычно крепится к стенке или дну). Напряжение питания подаётся на клеммы L/N, нагрузка подключается к выходным контактам COM/NO/NC. Монтаж выполняется после отключения питания. Кабели подводятся к винтовым зажимам - затяжка должна быть достаточной, чтобы исключить нагрев и окисление контактов.

Безопасность и стандарты

Реле контроля уровня Finder 72.01.8.400.0000 соответствует европейским нормам EN 60669-1 и EN 60669-2-1, которые регламентируют безопасность коммутационных аппаратов. Устройство предназначено для установки внутри распределительных щитов и не требует дополнительной защиты от внешних воздействий благодаря классу IP20. Не применяется во взрывоопасных зонах, в условиях повышенной влажности или открытых площадках без дополнительной герметизации.

Преимущества

• Настройка порога срабатывания в широком диапазоне (5–150 кОм) - подходит для различных жидкостей, включая слабо проводящие
• Интегрированная задержка срабатывания - снижает количество ложных сигналов при пузырьках, брызгах или колебаниях уровня
• Модульная форма (35 мм) - легко интегрируется в существующие щитовые решения
• Выход 16 А - позволяет напрямую управлять насосами, клапанами и другими нагрузками без промежуточных реле
• Простая диагностика - отказ появляется при обрыве электрода или потере контакта с жидкостью

Ограничения применения

• Не работает с непроводящими жидкостями - масло, бензин, спирты, дистиллированная вода без примесей не будут регистрироваться
• IP20 не обеспечивает защиту от влаги - нельзя использовать вне закрытых щитов; при попадании воды на корпус возможен пробой или короткое замыкание
• Электроды подвержены осаждению отложений - требуют периодической очистки, особенно при работе с жесткой водой или загрязнёнными средами
• Чувствителен к электромагнитным помехам - рекомендуется экранирование кабелей электродов и разделение силовой и сигнальной проводки
• Не предназначен для высоких температур - рабочая температура выше +40C может вызвать сбои или повреждение внутренней электроники

Примеры использования

• Автоматическое включение насоса при падении уровня воды в резервуаре и выключение при достижении верхнего порога
• Защита котельного оборудования от сухого хода - отключение горелки при отсутствии воды в теплообменнике
• Контроль уровня масла в гидравлической системе станка - сигнализация при критически низком уровне
• Система слива сточных вод - включение насоса при достижении уровня в приёмном баке

Практические советы

• Выбирайте электроды с учётом химической совместимости с контролируемой средой - для агрессивных жидкостей используйте нержавеющую сталь AISI 316L
• При монтаже электродов соблюдайте расстояние между ними - слишком маленькое расстояние увеличит риск ложного срабатывания, слишком большое - снизит надёжность регистрации
• Перед первым запуском проверьте проводимость среды мультиметром - она должна находиться в пределах 5–150 кОм
• Если уровень жидкости меняется медленно, установите максимальную задержку (7 с) - это исключит срабатывание при временных колебаниях
• Регулярно проверяйте состояние электродов - накипь, ржавчина или налёты могут изменить сопротивление и привести к неверному срабатыванию
• Подключайте кабели электродов отдельно от силовых - используйте экранированные провода и заземлите экран на одном конце
