Реле контроля уровня, настраиваемый диапазон чувствительности 5…150кОм, питание 24В DC, выход 1CO 16А, модульное, ширина 35мм, степень защиты IP20 - 72.01.9.024.0000 FINDER 720190240000

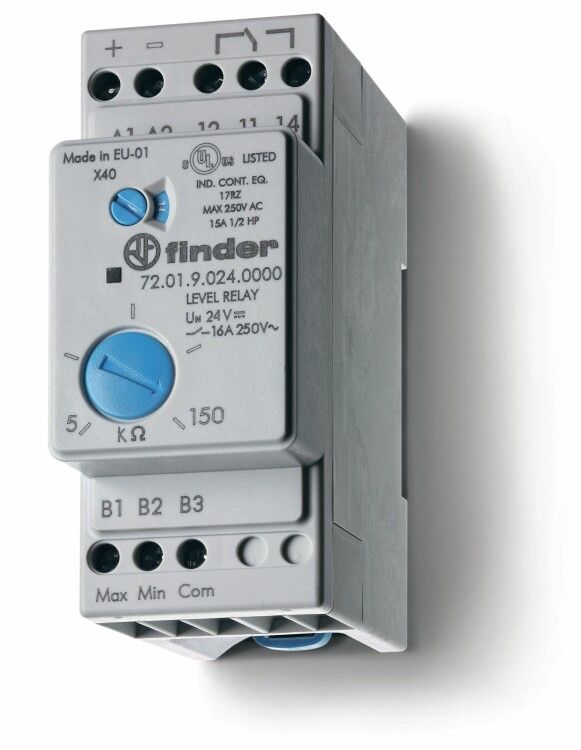

Реле контроля уровня Finder 72.01.9.024.0000 - модульное устройство для автоматического управления насосами, клапанами и другими устройствами на основе проводимости жидкости. Подходит для систем с контролируемой средой, где важно точно фиксировать уровень воды, масла или других проводящих жидкостей.

Назначение и область применения

Реле контроля уровня Finder 72.01.9.024.0000 предназначено для контроля наличия или отсутствия проводящей жидкости в ёмкостях. Устройство реагирует на изменение электрической проводимости между трёмя электродами, установленными в резервуаре. Применяется в системах водоснабжения, канализации, гидравлических установках, технологических линиях с жидкими средами - например, для запуска/останова насоса при достижении верхнего или нижнего уровня.

Технические характеристики

• Напряжение питания: 24 В постоянного тока (DC)
• Коммутируемый ток: до 16 А (один переключающий контакт 1CO)
• Диапазон регулировки чувствительности: 5–150 кОм - позволяет настроить реакцию на разную проводимость жидкости (например, чистую воду или растворы солей)
• Принцип измерения: кондуктивный (проводящий) - работает за счёт замыкания цепи через жидкость
• Количество электродов: 3 - два для определения уровня, один - общий (заземление)
• Задержка срабатывания: 0,5–7 секунд - предотвращает ложные срабатывания от брызг или колебаний уровня
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не от пыли и влаги
• Способ монтажа: на DIN-рейку шириной 35 мм
• Подключение: винтовые зажимы для надёжной фиксации проводов
• Материал корпуса: пластик
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с умеренным климатом, температурой от −25C до +40C
• Соответствие стандартам: EN 60669-1, EN 60669-2-1

Совместимость и монтаж

Реле контроля уровня Finder 72.01.9.024.0000 совместимо с любыми стандартными DIN-рейками 35 мм. Для работы требуется подключение трёх электродов к резервуару: два - для сигнальных точек (верхний и нижний уровни), один - общий (обычно крепится к стенке резервуара или к заземлению). Кабели от электродов должны быть изолированными и не иметь повреждений - особенно в местах контакта с жидкостью. Напряжение питания 24 В DC подключается к клеммам устройства. Максимальная нагрузка - 16 А, что позволяет коммутировать большинство малых насосов и клапанов без внешних контакторов.

Безопасность и стандарты

Изделие соответствует европейским нормам EN 60669-1 и EN 60669-2-1, которые гарантируют безопасность коммутационных устройств. Защита IP20 исключает случайный доступ к токоведущим частям, но не обеспечивает герметичность. Устройство не предназначено для установки во влажных, пыльных или открытых условиях. Электроды должны быть правильно изолированы и расположены так, чтобы исключить короткое замыкание между ними при отсутствии жидкости.

Преимущества

• Настройка порога срабатывания в диапазоне 5–150 кОм - адаптация под различные жидкости, включая слабо проводящие растворы
• Встроенная задержка срабатывания (до 7 сек) снижает количество ложных сигналов
• Модульный форм-фактор (35 мм) - удобная компактная установка в распределительном щите
• Выход 16 А - возможность прямого управления нагрузкой без дополнительных реле
• Простое винтовое подключение - минимум времени на монтаж и обслуживание

Ограничения применения

• Не применяется для непроводящих жидкостей - масло, дизельное топливо, спирты, чистая дистиллированная вода не будут вызывать срабатывание
• IP20 не защищает от влаги - нельзя использовать вне закрытых щитов; электроды требуют отдельной защиты от попадания влаги на корпус реле
• Электроды подвержены коррозии и осаждению - необходим периодический осмотр и очистка, особенно при работе с агрессивными средами
• Не рекомендовано применение в системах с высоким содержанием твёрдых частиц - возможен налёт на электродах, влияющий на точность
• Требуется стабильное напряжение 24 В DC - скачки или помехи могут вызвать некорректную работу

Примеры использования

• Автоматический запуск насоса при падении уровня воды в резервуаре
• Остановка подачи жидкости при достижении максимального уровня в емкости
• Контроль уровня масла в гидравлическом баке станка
• Защита котла от сухого хода при использовании водяного теплоносителя
• Система аварийного отключения при утечке в трубопроводе (при наличии проводящего вещества)

Практические советы

• Перед установкой проверьте проводимость вашей жидкости - используйте мультиметр для измерения сопротивления между двумя электродами, погружёнными в среду. Выберите порог срабатывания выше этого значения.
• Электроды лучше располагать вертикально, с интервалом 10–30 см, чтобы избежать ложных срабатываний от пузырьков воздуха.
• Используйте изолирующие муфты на электродах, чтобы предотвратить контакт с металлом резервуара.
• При длительной эксплуатации в жестких условиях - планово каждые 3–6 месяцев очищайте электроды от накипи и отложений.
• Если вы используете реле для контроля двух уровней (верх/низ), убедитесь, что электроды не находятся слишком близко друг к другу - это может вызвать самопроизвольное срабатывание.
• Для систем с переменным давлением или вибрацией увеличьте время задержки до 5–7 секунд.
