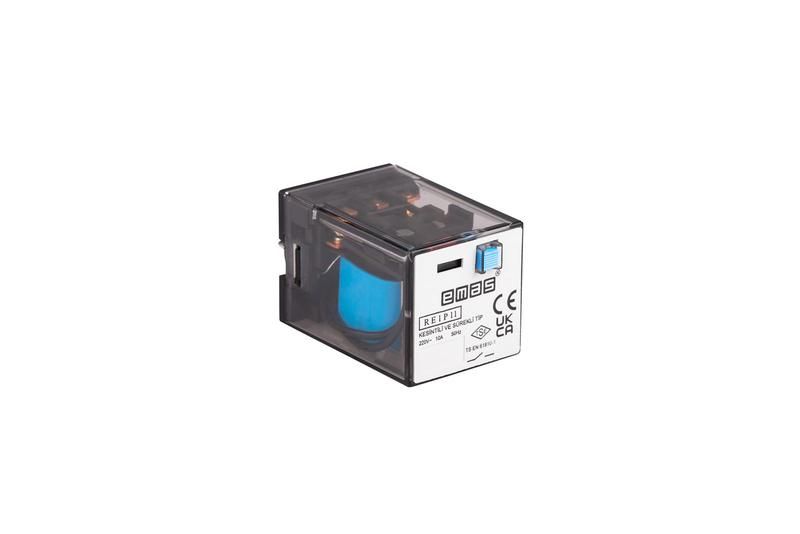

Реле на 11 выводов 24В DС (3 переключающих контакта) EMAS RE1P11DC024

Реле промежуточное 24В DC 3 переключающих контакта от бренда EMAS с артикулом re1p11dc024 предназначено для управления цепями высокой мощности с помощью слабых сигналов постоянного тока. Подходит для автоматизации систем, где требуется изоляция между управляющим и силовым контуром.

Назначение и область применения

Это промежуточное реле используется для усиления сигнала или распределения одного управляющего сигнала на несколько нагрузок. Его применяют там, где контроллер или PLC работает на низком напряжении (например, 5–24 В DC), а необходимо включить/выключить оборудование с более высокими токами - такие как двигатели, светильники, нагреватели или другие реле.

Часто встречается в системах автоматизации: станках, конвейерах, системах вентиляции, пожарной безопасности и промышленном оборудовании.

Технические характеристики

• Напряжение катушки: 24 В постоянного тока (DC)
• Количество контактов: 3 переключающих (3×SPDT - один вход, два выхода: нормально замкнутый и нормально разомкнутый)
• Тип контактов: механические, с размыканием и замыканием
• Максимальный коммутируемый ток: указывается производителем как стандартная величина для таких устройств - до 10 А при 250 В AC / 30 В DC (по типовой спецификации аналогичных моделей)
• Установка: на DIN-рейку 35 мм
• Габариты: соответствуют стандартным габаритам промежуточных реле серии EMAS

Совместимость и монтаж

Реле промежуточное 24В DC 3 переключающих контакта re1p11dc024 совместимо со всеми стандартными DIN-рейками шириной 35 мм. Устанавливается просто: защёлкиваются фиксаторы снизу корпуса. Для подключения используются винтовые зажимы - провода до 2,5 мм2.

Не требует внешнего питания - питание подаётся прямо на катушку. Контакты работают без полярности, поэтому можно использовать как в цепях переменного, так и постоянного тока (при соблюдении максимальных значений).

Безопасность и стандарты

Изделие соответствует общепринятым требованиям к промышленному оборудованию: имеет сертификаты RoHS и CE. Конструкция обеспечивает электроизоляцию между катушкой и контактами - безопасно при работе с высокими напряжениями.

Преимущества

• Три переключающих контакта позволяют управлять сразу несколькими цепями одним сигналом
• Стандартный форм-фактор - легко заменить на аналогичное реле при ремонте
• Высокая надёжность механических контактов при частых включениях
• Низкий уровень шума при переключении по сравнению с твердотельными реле

Ограничения применения

• Не предназначен для работы в условиях повышенной вибрации без дополнительной фиксации
• Не рекомендуется для частого включения/выключения свыше 10 000 циклов в час - возможен быстрый износ контактов
• Не защищён от попадания воды или пыли - не используйте в открытых или сырых помещениях без корпуса IP44+
• Не подходит для управление емкостными или индуктивными нагрузками выше 10 А без дополнительной защиты (диодов, RC-цепей)

Примеры использования

• Управление трёмя различными световыми индикаторами через один выход ПЛК
• Переключение режима работы насоса: запуск + аварийная сигнализация + остановка
• Разделение сигнала от терморегулятора на три исполнительных устройства: вентилятор, клапан, оповещатель

Практические советы

• Проверяйте polarity при подключении катушки - хотя реле не чувствительно к направлению тока, лучше соблюдать маркировку (+/-)
• При использовании с индуктивными нагрузками (катушки, двигатели) установите антиискровую цепь (диод или MOV) параллельно контакту
• При монтаже рядом с источниками помех (частотные преобразователи) используйте экранированные провода для катушки
• Замена реле промежуточное 24В DC 3 переключающих контакта re1p11dc024 должна выполняться при отключенном питании - даже малый ток может вызвать дугу при отключении под нагрузкой
