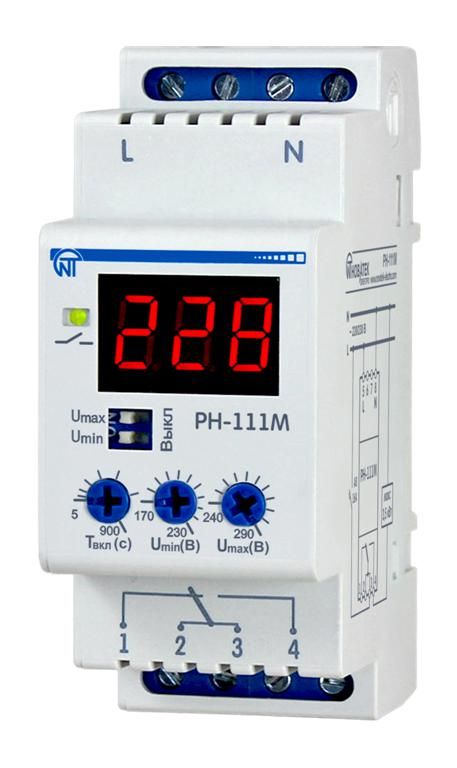

Реле напряжения РН-111М однофазное регулируемое DIN 2 модуля S - 3425601111 НовАтек-Электро

Реле напряжения РН-111М 1ф 16А от бренда Новатек-Электро защищает оборудование от повреждений из-за скачков и проседаний напряжения в однофазной сети 220 В. Устройство устанавливается на DIN-рейку и подходит для домашней и промышленной автоматизации.

Назначение и область применения

Реле напряжения РН-111М 1ф 16А отслеживает уровень напряжения в сети и отключает нагрузку при выходе за пределы допустимого диапазона - ниже 230 В или выше 280 В. После нормализации параметров сети устройство автоматически возвращает питание. Подходит для защиты холодильников, насосов, кондиционеров, освещения, маломощного оборудования на предприятиях и в частном хозяйстве.

Технические характеристики

• Номинальное напряжение: 220 В переменного тока (AC)
• Номинальный ток: 16 А
• Диапазон контроля напряжения: 230–280 В
• Задержка срабатывания: 1–12 секунд (настраивается)
• Время восстановления: 5–900 секунд (задержка перед включением после нормализации напряжения)
• Количество переключающих контактов: один (NO – нормально открытый)
• Потребляемая мощность: 0,05 кВА
• Индикация состояния: светодиодная (показывает наличие напряжения и состояние реле)
• Степень защиты: IP40 / IP20 - защита от доступа пальцев и крупных частиц, но не от воды
• Рабочий температурный диапазон: от -35 C до +55 C
• Климатическое исполнение: УХЛ3.1 - умеренно холодный и влажный климат
• Способ установки: монтаж на DIN-рейку шириной 35 мм
• Габариты: занимает 2 модуля DIN
• Подключение: винтовые зажимы для проводов

Совместимость и монтаж

Реле напряжения РН-111М 1ф 16А совместимо со всеми типами DIN-реек согласно IEC 60715. Для управления нагрузкой более 16 А необходимо использовать внешний магнитный пускатель - сам реле управляет катушкой пускателя, а не нагружающим оборудованием напрямую. Клеммы рассчитаны на медные жилы сечением до 2,5 мм2. Монтаж выполняется на вертикальную поверхность без вибраций. Перед подключением проверьте соответствие напряжения сети значению 220 В AC - реле не работает от постоянного тока.

Безопасность и стандарты

Реле соответствует требованиям безопасности для электрооборудования, предназначенного для внутреннего монтажа. Степень защиты IP40 обеспечивает безопасность при случайном прикосновении к токоведущим элементам. Применение в условиях повышенной влажности и низких температур возможно благодаря классу UHL3.1, однако корпус не герметичен - запрещена установка вне помещений или в местах с риском попадания воды.

Преимущества

• Автоматическое возобновление работы после нормализации напряжения - не требует manual вмешательства
• Настройка временных задержек позволяет избежать ложных срабатываний при кратковременных помехах
• Чёткая индикация снижает время диагностики отказов
• Компактный формат (2 модуля) экономит место в распределительном щите
• Высокая надёжность механических контактов при работе до 16 А

Ограничения применения

• Не применяется в сетях с постоянным током - только переменный ток 50 Гц
• Не подходит для защиты трёхфазных систем - только однофазные цепи
• Защита от перегрузки по току отсутствует - требуется дополнительная аппаратура (например, автоматический выключатель)
• IP40 не обеспечивает защиту от влаги - нельзя устанавливать во влажных помещениях без кожуха
• Максимальный коммутируемый ток - 16 А; при больших нагрузках нужен магнитный пускатель

Примеры использования

• Защита холодильника в гараже при перепадах напряжения ночью
• Автоматическое отключение насоса системы отопления при аварии в ЛЭП
• Контроль качества питания для CNC-станка в мастерской
• Обеспечение стабильной работы видеонаблюдения в офисе при нестабильной сети

Практические советы

• Выбирая РН-111М 1ф 16А, учтите, что он не заменяет автоматический выключатель - используйте его в паре с УЗО/АВ для полноценной защиты
• При использовании с магнитным пускателем подключайте контакт реле к катушке пускателя, а не к силовой цепи
• Настройте задержку срабатывания на 5–10 секунд, чтобы исключить реакцию на кратковременные импульсы
• Проверьте точность показаний напряжения мультиметром - иногда реальное напряжение отличается от значения на шкале
• При длительной эксплуатации в условиях высокой запылённости рекомендовано периодически протирать корпус и проверять затяжку винтов
