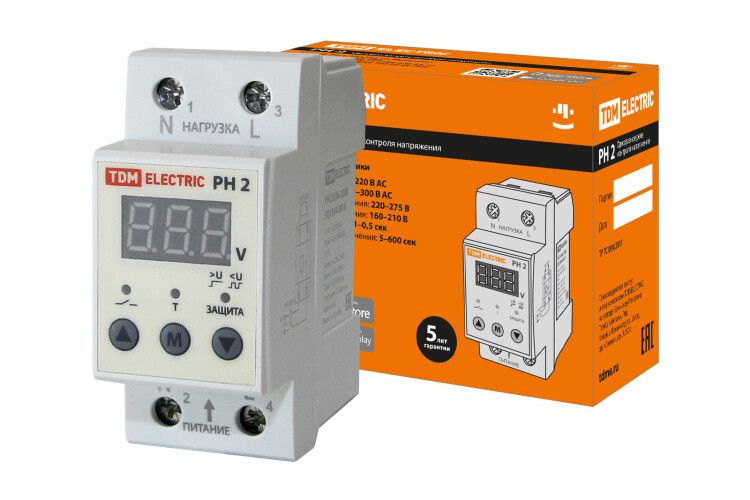

Реле напряжения однофазное серии РН 2 63А-220В (LED-дисплей) - SQ1504-0016 TDM

Реле напряжения однофазное серии РН 2 63А-220В (светодиодный дисплей) от TDM ELECTRIC защищает бытовые и промышленные устройства от перепадов напряжения в сети 220 В. Устройство с цифровым индикатором обеспечивает точную визуальную информацию о текущем значении напряжения и автоматически отключает нагрузку при опасных отклонениях.

Назначение и область применения

Реле напряжения однофазное серии РН 2 63А-220В (светодиодный дисплей) предназначено для защиты оборудования от повышения и снижения напряжения в однофазной сети 220 В. Подходит для использования в жилых домах, офисах, мастерских и на производстве - особенно там, где чувствительна техника: холодильники, кондиционеры, насосы, компрессоры, компьютеры и другая электроника.

Технические характеристики

• Номинальное напряжение: 220 В переменного тока
• Максимальный коммутируемый ток: 63 А
• Индикация: светодиодный дисплей, показывающий реальное напряжение в сети
• Конструкция: одноблоковое исполнение, монтируется на DIN-рейку
• Материал корпуса: самозатухающий пластик (не поддерживает горение)
• Элементная база: современные микросхемы для высокой точности срабатывания

Совместимость и монтаж

Реле напряжения однофазное серии РН 2 63А-220В (светодиодный дисплей) устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются клеммы с зажимами под провода до 16 мм2. Обязательно соблюдайте полярность: фаза подводится к входному контакту, выход - к защищаемому оборудованию. Ноль подключается напрямую через клемму N. Устройство не требует внешнего питания - работает от сети 220 В.

Безопасность и стандарты

Корпус выполнен из самозатухающего пластика, соответствующего требованиям безопасности по классу горючести UL94 V-0. Применяемые микросхемы обеспечивают стабильную работу в условиях колебаний температуры и влажности. Серия РН 2 прошла внутренние тесты производителя TDM ELECTRIC на соответствие требованиям к устройствам защиты от перенапряжений, однако официальная сертификация по ГОСТ/IEC в предоставленных данных не указана - рекомендуется проверить наличие документов у поставщика перед использованием в промышленных объектах.

Преимущества

• Цифровой светодиодный дисплей позволяет точно видеть текущее напряжение - без догадок и лишних приборов
• Высокий порог коммутации (63 А) позволяет защищать мощные нагрузки - от стиральных машин до малых станков
• Одноблочная конструкция экономит место на щите, легко заменяет старые аналоговые реле
• Автоматическое восстановление после нормализации напряжения - не требуется ручной сброс
• Устойчив к импульсным помехам благодаря современной элементной базе

Ограничения применения

• Не предназначен для трёхфазных сетей - только для 220 В однофазной системы
• Не защищает от КЗ или грозовых импульсов - для этого нужны отдельные устройства (например, УЗИП)
• Не рассчитан на постоянную работу при температуре ниже -10 C или выше +50 C - убедитесь, что щит находится в помещении с контролируемым климатом
• Не имеет функции задержки включения - при скачках напряжения отключение происходит сразу, что может вызывать частые циклы включения/выключения на нестабильной сети

Примеры использования

• Защита холодильника в квартире с нестабильным напряжением
• Обеспечение безопасной работы CNC-станка в цеху с частыми просадками
• Стabilизация питания насосной группы в системе автономного водоснабжения
• Подключение к групповой розетке для защиты нескольких дорогостоящих приборов (телевизор, аудиосистема, зарядка электромобиля)

Практические советы

• Перед установкой проверьте максимальный ток потребления вашей нагрузки - он не должен превышать 63 А. Если близко к пределу - выбирайте резерв по току 20–30%
• При монтаже в распределительном щите оставляйте свободное пространство вокруг реле - для лучшего теплоотвода
• Если в сети часто происходят кратковременные скачки (менее 1 сек), включите реле в цепь с выключателем - так можно временно отключить защиту при необходимости
• Светодиодный дисплей яркий - удобен даже при слабом освещении, но не светится при отключенном питании - это нормально
• Реле РН 2 63А-220В (светодиодный дисплей) от TDM ELECTRIC совместимо со всеми типами щитов, использующих стандартные DIN-рейки - просто замените старое реле, сохранив провода
