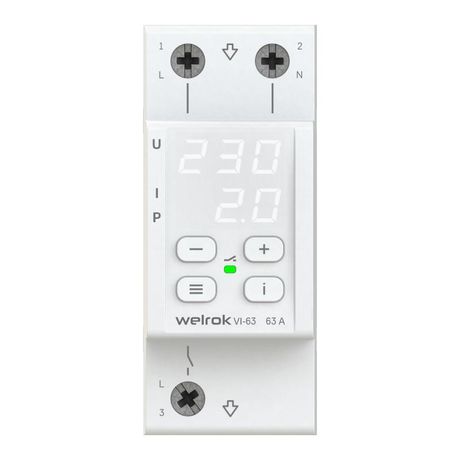

Реле напряжения c контролем тока Welrok VI-63 - 4660251140274

Реле напряжения с контролем тока VI-63 от Welrok предназначено для защиты оборудования от перепадов напряжения, обрыва нуля и превышения тока или мощности. Устройство отслеживает параметры сети в реальном времени, отключает нагрузку при аварии и автоматически восстанавливает питание после нормализации условий. Модель VI-63 сочетает функции защиты по напряжению и току, что делает её надёжным решением для промышленной и коммунальной автоматики.

Назначение и область применения

Реле напряжения с контролем тока VI-63 используется для защиты электротехнического оборудования от следующих аварийных ситуаций:

• Понижение или повышение напряжения за пределы безопасного диапазона;
• Обрыв нулевого провода;
• Превышение тока или активной мощности нагрузки;
• Частые колебания напряжения, вызывающие ложные срабатывания.

Подходит для установки в щитах управления насосными станциями, конвейерами, HVAC-системами, сварочным оборудованием, компрессорами и другими устройствами, чувствительными к качеству электроэнергии. Особенно эффективно применение там, где важна балансировка нагрузки между фазами или требуется точный контроль потребляемой мощности.

Технические характеристики

• Род тока: Переменный (AC) - как для включения, так и для контролируемого напряжения.
• Порог срабатывания по напряжению: 120–280 В - устройство реагирует на любые отклонения за эти границы.
• Диапазоны измерения:
  • 120–210 В - зона низкого напряжения;
  • 220–280 В - зона высокого напряжения.
• Номинальное напряжение питания цепи управления (AC): 100–420 В - позволяет работать в широком спектре сетей, включая нестабильные.
• Питание постоянным током (DC): Недоступно - работает только от переменного тока.
• Выходные контакты: 1 нормально разомкнутый (НО) контакт - для управления внешним исполнительным устройством (например, контактором).
• Задержка срабатывания: От 0,03 до 999 секунд - можно настроить под конкретную нагрузку.
• Измерение: TrueRMS - обеспечивает точное определение действующего значения напряжения даже при искажённой форме сигнала.
• Журнал срабатываний: Хранит последние 100 событий - для диагностики качества сети и анализа причин отключений.

Совместимость и монтаж

Реле VI-63 не имеет собственных силовых контактов - оно управляет внешним устройством через один NO-контакт. Поэтому необходимо использовать его совместно с контактором или магнитным пускателем, рассчитанным на ток нагрузки вашего оборудования.

Установка выполняется на DIN-рейку 35 мм. Подключение входного напряжения - к клеммам L/N, выход - к клемме NO. Контролируемую нагрузку подключают параллельно к выходному контакту через внешний коммутатор. Обязательно проверьте соответствие номинального напряжения питания (100–420 В AC) и класса защиты устройства.

Безопасность и стандарты

Реле VI-63 соответствует требованиям безопасности для промышленного оборудования, используемого в условиях нестабильной сети. Хотя явного указания стандарта в данных нет, конструкция устройства ориентирована на работу в соответствии с IEC 60255 и EN 61010 для измерительных приборов. Применение в системах с повышенными требованиями к надёжности требует обязательного учёта правил электромонтажа и наличия внешней защиты (автоматического выключателя, УЗО).

Преимущества

• Контроль по току и мощности: Можно выбирать, по какому параметру - току или мощности - срабатывает защита, что даёт гибкость настройки.
• Гистерезис: Настройка разницы между порогами отключения и включения снижает количество ложных срабатываний при колебаниях напряжения.
• Регулируемая задержка включения: После нормализации напряжения реле ждёт указанное время перед включением - предотвращает импульсные нагрузки на оборудование.
• TrueRMS-измерение: Точные показания даже при наличии гармоник и искажений формы синусоиды.
• Журнал срабатываний: Позволяет анализировать причины аварий и прогнозировать проблемы в сети.
• Быстрое срабатывание: Реакция менее 0,03 сек - минимальная задержка при опасных ситуациях.

Ограничения применения

• Не предназначен для работы с постоянным током - исключена возможность подключения к источникам DC.
• Отсутствуют внутренние силовые контакты - обязательно использование внешнего контактора для коммутации нагрузки выше нескольких ампер.
• Не подходит для защиты трёхфазных систем - работает только с однофазной сетью.
• Максимальное время задержки 999 сек - недостаточно для длительных процессов, требующих десятков минут ожидания.
• Не имеет встроенного дисплея - состояние и журнал доступны только через внешнюю диагностику или индикацию на корпусе (если есть LED).

Примеры использования

• Защита холодильного оборудования в торговых центрах - предотвращает отказ из-за просадки напряжения ночью.
• Автоматическое отключение насосов при обрыве нуля - защищает двигатель от перегрева и перекоса фаз в трёхфазной системе (при использовании в однофазной части).
• Контроль мощности в группе сварочных аппаратов - позволяет не превышать лимит по току, распределяя нагрузку между несколькими линиями.
• Щиты управления в сельских домах с нестабильной сетью - снижают число отказов бытовой техники благодаря настройке гистерезиса и задержки включения.

Практические советы

• Выбирайте внешний контактор с запасом по току - реле VI-63 не коммутирует саму нагрузку, а лишь управляет ею.
• Настройте гистерезис минимум на 10–15 В - это убережёт от “дребезга” при слабых колебаниях сети.
• Для оборудования с высоким пусковым током (двигатели, компрессоры) установите задержку включения не менее 10–30 сек - чтобы избежать повторных отключений.
• Используйте журнал срабатываний для выявления проблем в сети: если отключения происходят в одни и те же часы - возможно, есть перегрузка на участке.
• Проверяйте посадочные размеры и тип клемм перед монтажом - хотя реле стандартное, некоторые модели отличаются формой крепления.
• Не устанавливайте рядом с источниками сильных помех (частотные преобразователи, сварочные аппараты) - возможны ложные срабатывания.
