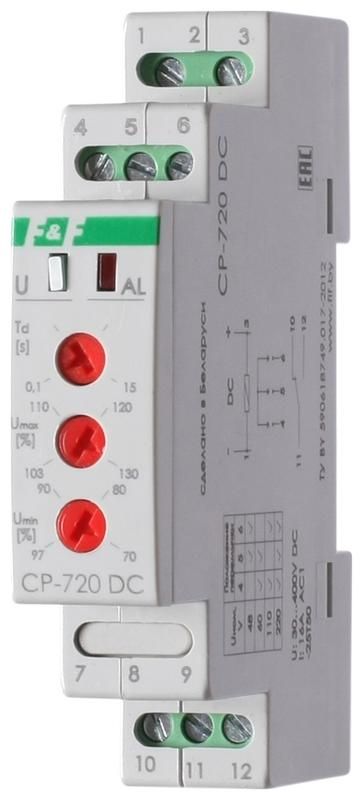

Реле напряжения CP-720DC (однофазное; контроль верхнего и нижнего значений напряжения; выбор контролир. сети; 1 модуль 30-400В DC 16А 1NO/NC IP20) F&F EA04.009.012 Евроавтоматика

Реле контроля напряжения однофазное Евроавтоматика ea04.009.012 предназначено для защиты оборудования от перепадов постоянного тока в диапазоне 48–220 В, обеспечивает автоматическое отключение при превышении или снижении порогов напряжения и возвращается в работу после нормализации параметров сети.

Назначение и область применения

Реле контроля напряжения Евроавтоматика ea04.009.012 используется для непрерывного мониторинга уровня напряжения в цепях постоянного тока. Его основная задача - защитить чувствительное оборудование от повреждений, вызванных высоким или низким напряжением. Устройство применяется в системах автоматизации, на промышленных станках, в зарядных устройствах, источниках бесперебойного питания, солнечных энергосистемах и других объектах, где важна стабильность питания постоянным током.

Технические характеристики

• Род тока: постоянный (DC)
• Диапазон измерения напряжения: 48–220 В
• Пороговое напряжение срабатывания: 33,6–286 В
• Коммутируемый ток: 16 А
• Контакты: 1NO/NC (один нормально открытый / один нормально закрытый)
• Время задержки срабатывания: 0,1–15 секунд (регулируемое)
• Автоматическое включение после нормализации: через 4 секунды
• Индикация: зелёный светодиод - напряжение в пределах, красный - вне допустимых границ
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и влаги)
• Способ монтажа: на DIN-рейку, занимает 1 модуль
• Температурный режим работы: от -25 C до +50 C
• Климатическое исполнение: УХЛ4 (для помещений с умеренным и холодным климатом, без конденсации)
• Нормативный документ: ТУ BY 590618749.027-2017

Совместимость и монтаж

Реле контроля напряжения Евроавтоматика ea04.009.012 совместимо с любыми системами, использующими постоянный ток в диапазоне 48–220 В. Для подключения используются винтовые клеммы. Перед первым запуском необходимо выбрать номинальное напряжение сети: 48 В, 60 В, 110 В или 220 В - это делается установкой перемычки между контактами 4, 5 и 6. Только при полностью отключённом питании! Монтаж выполняется на стандартную DIN-рейку шириной 35 мм. Клеммы рассчитаны на провода сечением до 2,5 мм2.

Безопасность и стандарты

Реле соответствует требованиям ТУ BY 590618749.027-2017. Степень защиты IP20 исключает случайное прикосновение к токоведущим элементам, но не защищает от попадания пыли и воды. Устройство не предназначено для установки в условиях повышенной влажности, на улице или в помещениях с риском брызг и конденсата. Нельзя использовать в средах с взрывоопасными газами или пылью.

Преимущества

• Гибкая настройка порогов: пользователь сам задаёт верхний и нижний пределы напряжения с помощью двух регулировочных потенциометров
• Автоматический возврат в работу: после восстановления напряжения реле включает нагрузку спустя 4 секунды - не требует manual reset
• Чёткая индикация: зелёный LED показывает штатный режим, красный - аварийный
• Поддержка нескольких номинальных напряжений: легко адаптируется под разные системы (48 В, 60 В, 110 В, 220 В)
• Задержка срабатывания: позволяет избежать ложных срабатываний при кратковременных скачках

Ограничения применения

• Не работает с переменным током - только постоянный (DC)
• IP20 не подходит для влажных, пыльных или outdoor-объектов
• Максимальный коммутируемый ток - 16 А; для больших нагрузок требуется внешний контактор
• Нельзя изменять настройки во время работы - все корректировки должны выполняться при отключённом питании
• Не имеет функции защиты от импульсов или помех - рекомендуется применять вместе с фильтрами в сложных электромагнитных средах

Примеры использования

• Защита солнечных инвертеров от просадки напряжения в аккумуляторной батарее
• Контроль питания 48 В в серверных стойках и telecom-оборудовании
• Обеспечение безопасного отключения зарядных станций при перегрузке или разряде батареи
• Автоматизация промышленных приводов на постоянном токе (например, в конвейерах с двигателями 110 В DC)
• Системы резервного питания с аккумуляторами - предотвращение глубокого разряда

Практические советы

• Перед установкой проверьте тип напряжения в цепи - реле не реагирует на AC!
• Настройте пороги с учётом номинала вашей системы: например, для 110 В DC нижний порог можно выставить на 77 В (70%), верхний - на 113 В (103%)
• При использовании в системах с большими инерционными нагрузками увеличьте время задержки до 5–10 секунд, чтобы избежать ложных отключений при пуске
• Не забудьте установить перемычку на нужное напряжение - без этого реле будет работать некорректно
• Для надёжности подключите реле через предохранитель на 16 А или чуть выше - это продлит срок службы контактов
• Если система работает в условиях колебаний напряжения, периодически проверяйте точность настроек - со временем потенциометры могут немного “дрift”
