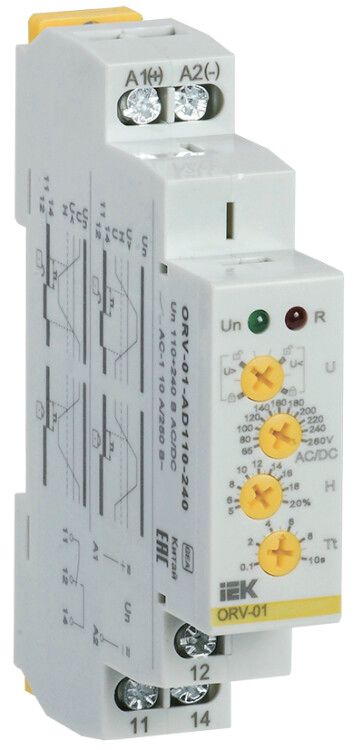

Реле напряжения ORV. 1ф 110-240 В AC/DC | ORV-01-AD110-240 IEK

Реле напряжения однофазное 110-240 В AC/DC ORV (артикул orv-01-ad110-240, бренд IEK) предназначено для защиты оборудования от аварийных колебаний напряжения в сетях переменного и постоянного тока. Устройство автоматически отключает нагрузку при выходе параметров за заданные пределы, обеспечивая надёжную работу бытовой и промышленной техники.

Назначение и область применения

Реле напряжения однофазное 110-240 В AC/DC ORV контролирует уровень напряжения в однопроводной цепи и реагирует на отклонения в обоих направлениях - как при снижении, так и при повышении значения. Подходит для защиты устройств, чувствительных к качеству электроэнергии: холодильников, насосов, систем освещения, станков, конвейеров, медицинского и офисного оборудования. Может использоваться как в жилых домах, так и в промышленных распределительных щитах.

Технические характеристики

• Тип напряжения: переменный (AC) и постоянный (DC)
• Номинальное рабочее напряжение: 110–240 В
• Диапазон измерения: от 65 В до 260 В
• Максимальный коммутируемый ток: 10 А
• Количество переключающих контактов: 1 (1 нормально открытый + 1 нормально закрытый)
• Задержка включения: 0,5 секунды (для исключения ложных срабатываний при кратковременных скачках)
• Способ монтажа: крепление на DIN-рейку 35 мм
• Тип подключения: винтовые зажимы
• Гарантия: 12 месяцев

Совместимость и монтаж

Реле напряжения однофазное 110-240 В AC/DC ORV совместимо со всеми стандартными DIN-рейками шириной 35 мм. Для установки достаточно защелкнуть корпус на рейке и подключить фазу, ноль и нагрузку через винтовые клеммы. Максимальная площадь сечения провода - до 2,5 мм2. Контакты рассчитаны на активную нагрузку (например, нагреватель, лампу) и слабоиндуктивные устройства. Не рекомендуется использовать для управления мощными двигателями без дополнительного магнитного пускателя.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электротехнических изделий, применяемых в бытовых и промышленных условиях. Напряжение питания и коммутационные параметры обеспечивают безопасную работу в рамках класса II (двойная изоляция). Прямое подключение к сети 220 В допускается без дополнительных защитных устройств, однако рекомендуется устанавливать аппарат защиты (автоматический выключатель) перед реле для защиты от сверхтоков.

Преимущества

• Поддерживает контроль как переменного, так и постоянного тока - универсальность для различных типов нагрузок
• Широкий диапазон измерений (65–260 В) позволяет работать даже при значительных проседаниях или перегрузках сети
• Два типа контактов (НО и НЗ) дают гибкость в организации схемы управления - можно отключать нагрузку или включать сигнализацию
• Фиксированная задержка 0,5 с предотвращает частые переключения при кратковременных помехах
• Простой монтаж на DIN-рейку и винтовое подключение ускоряют сборку шкафа

Ограничения применения

• Не предназначен для работы в трёхфазных сетях - только для однофазных цепей
• Не имеет функции регулировки порогов срабатывания - границы установлены производителем (65 В / 260 В) и не изменяются
• Максимальный ток 10 А ограничивает использование с высокомощными потребителями (более 2,2 кВт при 220 В)
• Не защищает от импульсных перенапряжений (грозовые разряды, коммутационные броски) - требует внешней защиты (MOV, стабилизатор)
• Не подходит для сред с повышенной влажностью, пылью или химическими выбросами - не имеет специальной герметизации

Примеры использования

• Защита компрессора холодильника от низкого напряжения в деревне во время пиков нагрузки
• Автоматическое отключение CNC-станка при пропадании фазы или перенапряжении в цеху
• Контроль питания LED-освещения в торговом зале при нестабильной сети
• Обеспечение безопасного старта насосной системы после восстановления напряжения с задержкой 0,5 с

Практические советы

• Перед установкой проверьте фактический диапазон напряжения в вашей сети - если он часто опускается ниже 65 В или поднимается выше 260 В, реле будет постоянно отключать нагрузку
• При подключении нагрузки более 5 А используйте медные провода сечением не менее 1,5 мм2
• Если реле используется для защиты дорогостоящего оборудования, параллельно установите стабилизатор напряжения
• Не забудьте подключить нулевой провод - без него реле не будет работать
• При замене реле убедитесь, что новый экземпляр имеет тот же артикул orv-01-ad110-240 - отличаются только модели с другими порогами или током
