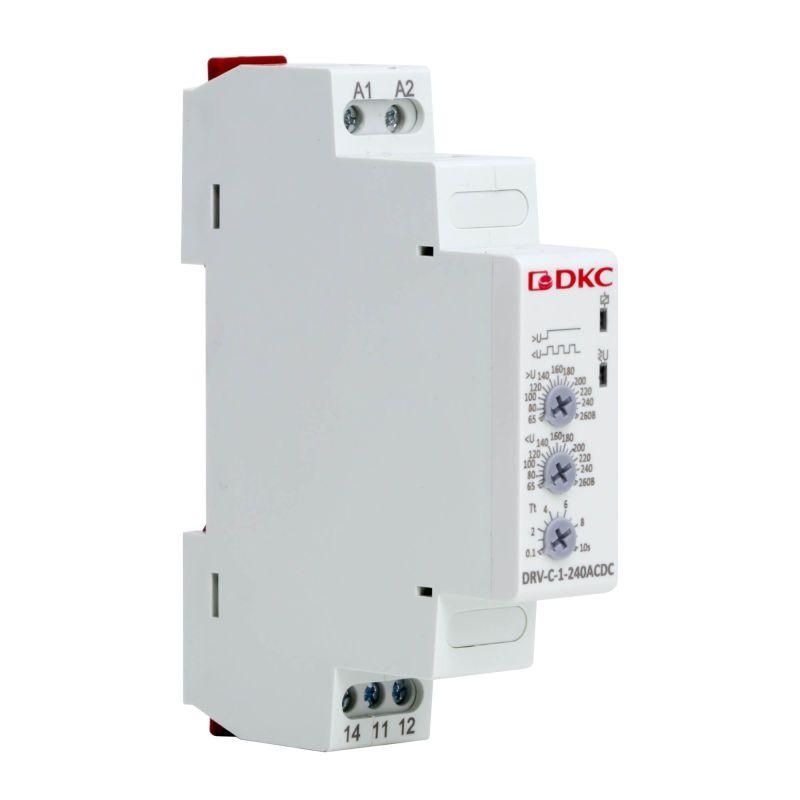

Реле контроля напряжения однофазное, тип DRV, конфигурация контакта 1CO, 110-240В AC/DC | DRV-C-1-240ACDC DKC ДКС

Реле контроля напряжения однофазное, тип DRV, конфигурация контакта 1CO, 110-240В AC/DC, DKC - устройство для защиты оборудования от аварийных колебаний напряжения в сетях переменного и постоянного тока. Подходит для установки в щитах управления, автоматических системах и промышленной аппаратуре. Артикул drv-c-1-240acdc обеспечивает совместимость с широким спектром нагрузок благодаря универсальному питанию.

Назначение и область применения

Реле контроля напряжения однофазное, тип DRV, конфигурация контакта 1CO, 110-240В AC/DC, DKC отслеживает уровень напряжения в сети и отключает нагрузку при выходе за заданные пороги. Применяется там, где важна стабильность питания: насосы, компрессоры, системы вентиляции, станки, зарядные устройства, оборудование с чувствительной электроникой. Устройство работает как в бытовых, так и в промышленных условиях - в том числе при наличии помех и скачков напряжения.

Технические характеристики

• Тип напряжения: переменный (AC) и постоянный (DC)
• Диапазон измеряемого напряжения: 65–260 В (для AC и DC)
• Номинальное напряжение питания: 110–240 В AC/DC - позволяет работать без внешнего источника питания
• Количество контактов: 1CO (один переключающий контакт типа «перекидной»)
• Задержка отключения: регулируемая от 0,1 до 10 секунд - исключает ложные срабатывания при кратковременных провалах
• Гистерезис: встроенная функция для обоих режимов (AC и DC) - предотвращает частые включения/выключения при колебаниях у порога
• Поддерживаемый контроль: минимум, максимум, понижение и повышение напряжения - для AC и DC
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение

Совместимость и монтаж

Реле контроля напряжения однофазное, тип DRV, конфигурация контакта 1CO, 110-240В AC/DC, DKC монтируется на DIN-рейку 35 мм. Контакт 1CO - один перекидной контакт, который замыкает или размыкает цепь в зависимости от состояния напряжения. Для подключения используйте винтовые клеммы: фаза, ноль, нагрузка. Нагрузочная способность контакта указана в документации производителя - не превышайте допустимую мощность. Убедитесь, что входное напряжение соответствует диапазону 110–240 В AC/DC - иначе реле не будет запущено.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования низкого напряжения. Конструкция выполнена с учётом норм IEC 61810 и EN 60947-5-1. Материалы корпуса - самозатухающие, контакты - серебросодержащие, что снижает риск сваривания при коммутации. Работает в температурном диапазоне от -25C до +70C - подходит для неотапливаемых помещений.

Преимущества

• Универсальное питание: работает от 110–240 В AC или DC - не требует отдельного блока питания
• Гибкая настройка задержки: от 0,1 до 10 с - адаптируется под характер нагрузки
• Двойной контроль: одновременно следит за AC и DC - удобно для смешанных систем
• Гистерезис снижает «дребезг» контактов - увеличивает срок службы
• Простая индикация: состояние работы определяется по положению контакта и наличию напряжения на входе

Ограничения применения

• Не предназначено для защиты трёхфазных систем - только однофазные цепи
• Максимальное рабочее напряжение - 260 В; при превышении возможен выход из строя
• Не рекомендуется использовать в средах с высокой вибрацией без дополнительной фиксации
• Не имеет встроенной защиты от перегрузки по току - требуется дополнительный автоматический выключатель
• Не подходит для импульсных нагрузок без фильтрации - может давать ложные срабатывания

Примеры использования

• Защита холодильного оборудования от просадки напряжения в ночное время
• Автоматическое отключение зарядного устройства при превышении напряжения в сети
• Контроль питания PLC-систем в промышленных пультах управления
• Обеспечение безопасного отключения насосов при отключении фазы в однофазной сети
• Использование в системах освещения с LED-драйверами, чувствительными к перенапряжению

Практические советы

• Перед установкой проверьте реальный уровень напряжения в вашей сети - выбирайте пороги с запасом +-10%
• Настройте задержку отключения в зависимости от времени восстановления сети: для городской сети - 1–3 с, для генераторов - до 10 с
• При использовании с постоянным током учитывайте полярность: подключайте правильно (+ и –)
• Не забывайте про гистерезис - он предотвращает «мигание» при напряжении около порога, но делает разницу между включением и отключением
• Для долговечности избегайте установки рядом с источниками тепла или сильных ЭМИ
• Артикул drv-c-1-240acdc - единственный вариант в серии с таким сочетанием параметров; аналоги могут не иметь гистерезиса или двойного контроля AC/DC
