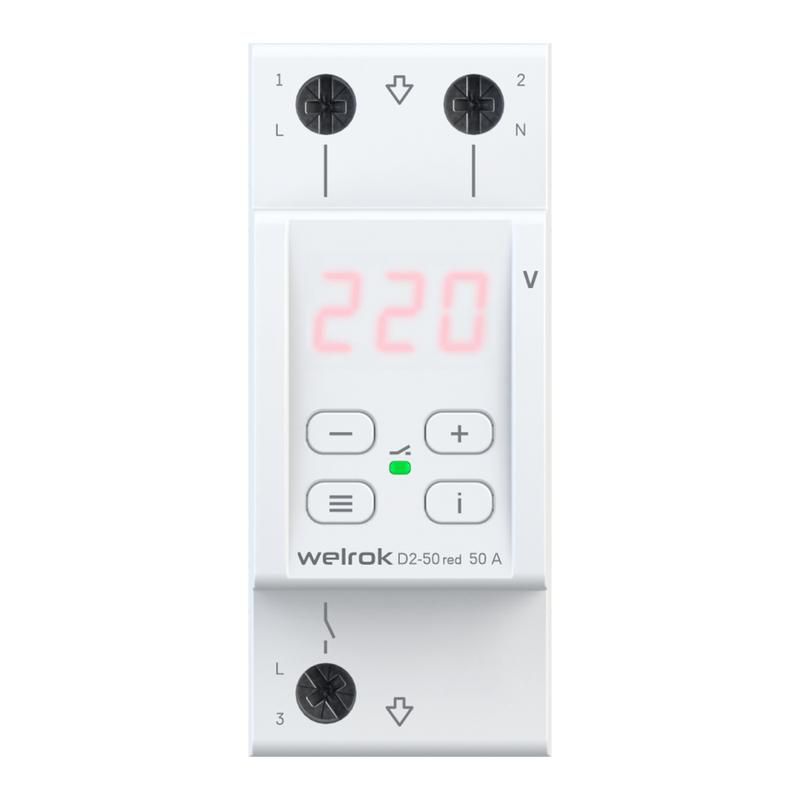

Реле напряжения D2-50 red Welrok 4660251140090

Реле напряжения D2-50 красное от Welrok предназначено для защиты бытовой и промышленной техники от перепадов напряжения, обрыва нуля и других аварийных ситуаций в сети. Устройство автоматически отключает нагрузку при выходе напряжения за пределы заданных значений и возвращает питание после восстановления нормальных параметров. Модель D2-50 красное отличается компактностью, высокой скоростью реакции и возможностью настройки под конкретные условия эксплуатации.

Назначение и область применения

Реле напряжения D2-50 красное используется для защиты оборудования от:

• повышения напряжения выше 280 В;
• понижения ниже 120 В;
• обрыва нулевого провода;
• неустойчивой работы сети с частыми колебаниями.

Подходит для установки в распределительных щитах жилых домов, офисов, производственных участках, где используются чувствительные устройства: холодильники, насосы, кондиционеры, станки, осветительные системы и другая техника, требующая стабильного питания.

Технические характеристики

• Род тока: переменный (AC) - как для управления, так и для контролируемой цепи.
• Номинальное напряжение питания (Us): 100–420 В AC - позволяет работать в широком диапазоне сетевых условий.
• Порог срабатывания: 120–280 В - устройство реагирует при любом выходе за эти границы.
• Диапазоны измерения:
  • 120–210 В - нижний порог (низкое напряжение);
  • 220–280 В - верхний порог (высокое напряжение).
• Контакты: один нормально разомкнутый (НО) контакт - для коммутации нагрузки; нет НЗ-контактов и переключающих контактов.
• Время срабатывания: минимальное - 0,03 секунды, максимальное - до 999 секунд (регулируемое).
• Задержка включения: от 3 секунд до 999 секунд - исключает повторные включения при нестабильной сети.
• Измерение: TrueRMS - обеспечивает точную оценку напряжения даже при искажённой форме сигнала.
• Питание постоянного тока: не поддерживается - работает только от переменного тока.
• Габариты: 2 модуля (стандарт DIN-рейка).

Совместимость и монтаж

Реле напряжения D2-50 красное монтируется на DIN-рейку в электрощите. Подключение осуществляется через клеммы: вход - фаза и ноль от сети, выход - фаза на нагрузку. Ноль всегда проходит через реле. Контакт NO замыкается при нормальном напряжении - таким образом, нагрузка получает питание только когда всё в порядке.

Учитывайте посадочные размеры: устройство занимает два модуля (35 мм каждый). Обязательно соблюдайте полярность при подключении ноля. Не используйте для управления двигателями с высокими пусковыми токами - реле рассчитано на активную и слаботочную индуктивную нагрузку.

Безопасность и стандарты

Корпус выполнен из самозатухающего пластика, не поддерживающего горение. Устройство имеет защиту от перегрева и соответствует требованиям безопасности для электрооборудования, применяемого в бытовых и промышленных условиях. Прямые сертификаты не указаны, но дизайн и материалы соответствуют международным практикам для аналогичных устройств класса IP20.

Преимущества

• Высокая скорость срабатывания (< 0,03 с) - минимизирует риск повреждения подключенной техники.
• TrueRMS-измерение - точная работа даже при несинусоидальной форме напряжения (например, при работе с инверторами или LED-драйверами).
• Регулируемая задержка включения - снижает количество ложных срабатываний при кратковременных просадках.
• Журнал последних 100 срабатываний - помогает анализировать причины аварий и выявлять проблемы в сети.
• Настройка поправки напряжения на дисплее - позволяет компенсировать погрешности показаний.
• Регулировка яркости экрана - удобно для темных помещений.
• 10-летняя гарантия от Welrok - подтверждает надёжность конструкции.

Ограничения применения

• Не предназначен для управления нагрузками свыше 10 А (по умолчанию - рекомендовано использовать с контактором при больших токах).
• Не работает с постоянным током - нельзя применять в системах на базе PV-инвертеров или UPS без переменного выхода.
• Не имеет встроенной защиты от импульсных перенапряжений (грозовые разряды) - требуется дополнительный УЗИП.
• Не подходит для трехфазных систем - только однофазные сети.
• Чувствителен к механическим воздействиям - не устанавливать в местах с вибрацией или ударными нагрузками.

Примеры использования

• Защита холодильника в квартире - отключает питание при просадке до 180 В и включает обратно через 60 секунд после восстановления.
• Автоматическое отключение насоса на даче при обрыве нуля - предотвращает сгорание обмоток.
• Станок в мастерской - реле отключает двигатель при скачке до 290 В, сохраняя дорогостоящий инструмент.
• Аптека или медицинское оборудование - стабилизация питания для чувствительных приборов с помощью точного TrueRMS-измерения.

Практические советы

• Перед установкой проверьте текущее напряжение в сети - выберите диапазоны 120–210 В / 220–280 В, которые близки к вашим реальным значениям.
• Если сеть часто “скачет”, увеличьте задержку включения до 120–300 секунд - это снизит число циклов включения/отключения.
• Используйте поправку напряжения, если показания дисплея расходятся с тестером - это повысит точность срабатывания.
• Для нагрузок более 5 А лучше использовать реле D2-50 красное в связке с магнитным пускателем - продлит срок службы контактов.
• Обновляйте журнал срабатываний каждые 3–6 месяцев - он поможет диагностировать проблемные участки сети до отказа оборудования.
• Не закрывайте корпус герметично - нужен доступ воздуха для естественного охлаждения.
