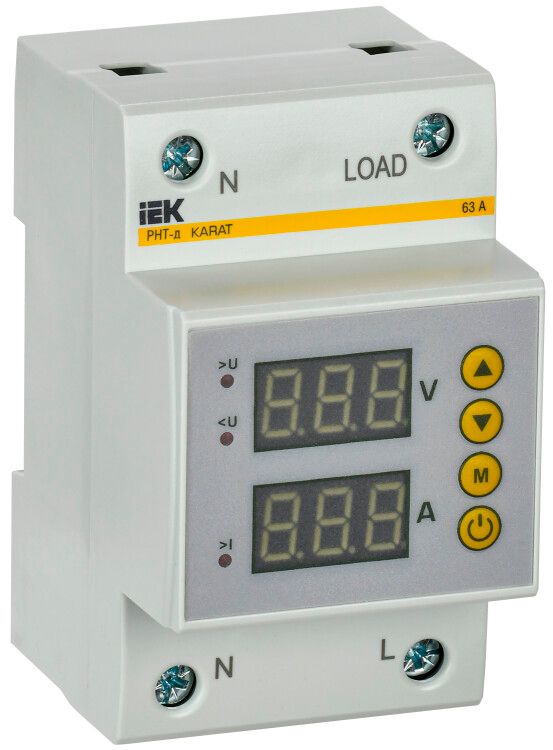

Реле напряжения и тока РНТ-д однофазное 54мм 63А | IVC31-1-63 IEK

Реле напряжения и тока РНТ-д однофазное 54 мм 63 А от IEK предназначено для защиты бытовых и малогабаритных промышленных устройств от аварийных колебаний сети. Устройство контролирует напряжение и ток, отключает питание при отклонениях от заданных пределов и показывает текущие параметры на дисплее. Артикул ivc31-1-63 соответствует серии РНТ-д и подходит для установки в стандартные распределительные щиты.

Назначение и область применения

Реле напряжения и тока РНТ-д однофазное 54 мм 63 А используется для автоматического отключения нагрузки при опасных отклонениях напряжения - как при повышении, так и при снижении. Защищает оборудование от повреждений из-за просадок, перенапряжений и нестабильной работы сети. Применяется в жилых домах, квартирах, офисах, мастерских и других объектах с однофазным питанием 220 В. Особенно актуально там, где часто бывают перепады напряжения - например, в сельской местности или старых сетях.

Технические характеристики

• Номинальный ток: 63 А - способно работать с мощными нагрузками, включая нагревательные приборы, насосы, компрессоры
• Номинальное напряжение питания: 220 В переменного тока (AC), частота 50/60 Гц
• Диапазоны контроля напряжения:
  • Диапазон 1: 120–210 В - для слабых или нестабильных сетей
  • Диапазон 2: 220–300 В - для стандартных городских сетей
• Контролирует как минимум, так и максимум напряжения - функция активна одновременно
• Задержка срабатывания: от 5 до 600 секунд - позволяет избежать ложных срабатываний при кратковременных скачках
• Гистерезис: да - после отключения реле не включится сразу при восстановлении напряжения, а ждет, пока оно улучшится на определённую величину, чтобы избежать «дребезга»
• Индикация: цветной дисплей отображает реальное напряжение, режим работы и состояние контакта
• Способ монтажа: DIN-рейка 35 мм - совместим с большинством современных щитов
• Подключение: винтовые зажимы - надёжное и проверенное решение для медных проводов
• Степень защиты: IP20 - защищён от прикосновений и крупной пыли, но не предназначен для открытой установки
• Температурный диапазон: от -20C до +55C - работает в неотапливаемых помещениях, в том числе на лестничных клетках или в подъездах
• Срок службы: 10 лет - при соблюдении условий эксплуатации
• Механическая износостойкость: 100 000 циклов - долговечность механических элементов
• Количество нормально замкнутых (НО) контактов: 1 - один контакт для отключения нагрузки
• Количество переключающих контактов: 0 - не имеет реле с переключением фаз
• Цвет корпуса: белый, материал: пластик - эстетично сочетается с другими модульными устройствами

Совместимость и монтаж

Реле напряжения и тока РНТ-д однофазное 54 мм 63 А устанавливается на DIN-рейку в электрическом щите. Для подключения используются винтовые клеммы - подходят провода сечением до 25 мм2. Подключается последовательно в цепь фазы перед нагрузкой. Нулевой провод проходит через реле без разрыва - он подводится к клемме N. Контакт NO разрывает фазу при срабатывании. Монтаж требует отключения питания. После установки необходимо настроить пороги напряжения через кнопки на лицевой панели - инструкция доступна в руководстве пользователя.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для внутренней установки в распределительных щитах. Степень защиты IP20 исключает случайное прикосновение к токоведущим частям. Отсутствие внешних металлических элементов снижает риск коррозии. Работает в рамках стандартов для бытовых и коммерческих систем. Сертифицировано для использования в РФ и странах ЕАЭС.

Преимущества

• Два диапазона напряжения позволяют выбрать нужный режим под конкретную сеть - удобно при нестабильном питании
• Настройка порогов и задержки через кнопки - не требуется программатор или ПК
• Дисплей показывает реальное напряжение в момент срабатывания - помогает диагностировать проблему
• Гистерезис предотвращает постоянное включение-выключение при граничных значениях
• Высокая механическая износостойкость - надёжно работает даже при частых отключениях
• Компактный размер 54 мм - занимает мало места в щите, можно установить рядом с другим оборудованием

Ограничения применения

• Не подходит для трёхфазных сетей - только для однофазного 220 В
• Не контролирует ток выше 63 А - при больших нагрузках требуется дополнительный автоматический выключатель
• IP20 - нельзя использовать вне закрытого щита, особенно во влажных помещениях (ванная, баня, подвал без теплоизоляции)
• Не имеет реле переключения фаз - не обеспечивает смену фаз при обрыве одной из них
• Не является УЗО - не защищает от утечек тока на землю

Примеры использования

• Защита холодильника, стиральной машины и кондиционера в частном доме с частыми перепадами напряжения
• Автоматическое отключение насоса в системе водоснабжения при падении напряжения ниже 180 В
• Обеспечение безопасной работы сварочного аппарата в мастерской - предотвращает перегрев при перенапряжении
• Контроль питания сервера или медицинского оборудования в небольшом офисе

Практические советы

• Выбирайте диапазон 220–300 В для городских сетей, 120–210 В - для деревень или участков с длинными ЛЭП
• Учитывайте посадочный размер 54 мм - убедитесь, что в вашем щите достаточно места между другими модулями
• После настройки запишите установленные пороги - они могут измениться при сбоях питания
• Не используйте реле без автомата на входе - оно не защищает от короткого замыкания
• Проверьте целостность проводов и плотность затяжки винтов - плохой контакт может вызвать перегрев
• При частых срабатываниях - проверьте качество сети у энергосбыта; реле указывает на реальную проблему, а не создаёт её
