Реле напряжения OptiRel D PVC-3-63 с ЖК-дисплеем и контролем тока 3Ф 63 А | 357871 КЭАЗ

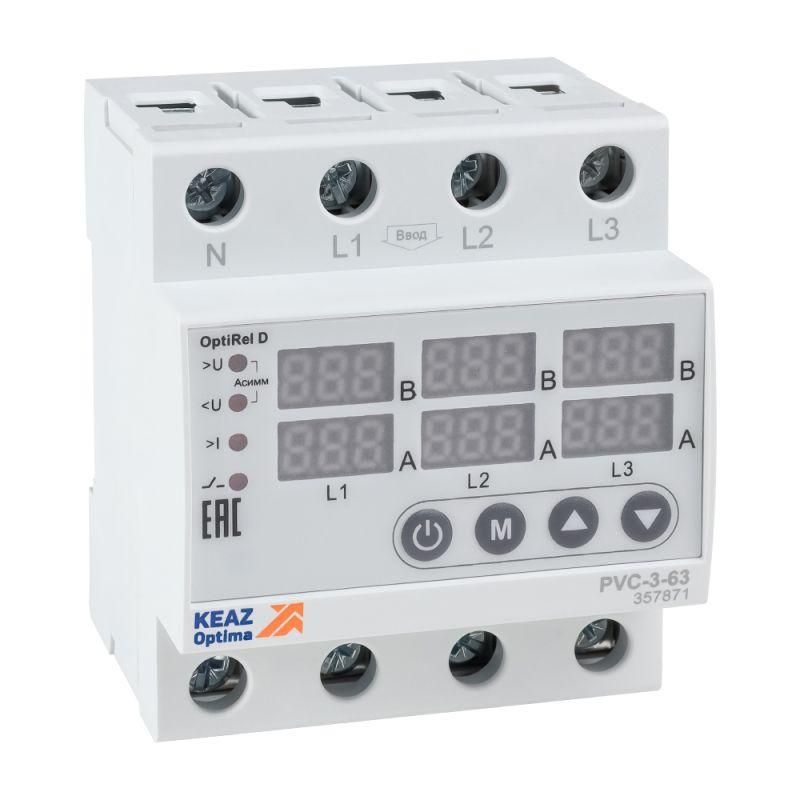

Реле напряжения с ЖК-дисплеем и контролем тока 3Ф 63 А от КЭАЗ (артикул 357871) - устройство защиты трёхфазной сети, которое отключает нагрузку при аварийных значениях напряжения или тока, обеспечивая безопасную работу оборудования. Устройство оснащено ЖК-экраном для визуального контроля параметров и настроек.

Назначение и область применения

Реле напряжения с ЖК-дисплеем и контролем тока 3Ф 63 А защищает оборудование от повреждений, вызванных нештатными режимами работы трёхфазной сети: обрывом фазы, перенапряжением, пониженным напряжением или превышением тока. Подходит для установки в распределительных щитах промышленных объектов, на насосных станциях, конвейерах, компрессорах и других устройствах, чувствительных к качеству электроснабжения.

Технические характеристики

• Номинальный ток: 63 А - позволяет коммутировать мощные нагрузки без внешних контакторов
• Диапазон измерения напряжения: 80–400 В - работает при значительных колебаниях сетевого напряжения
• Питание цепи управления: 220–230 В AC - требует подключения к одной из фаз сети; постоянный ток не поддерживается
• Количество переключающих контактов: 3 - три независимых выхода для отключения всех фаз одновременно
• Задержка срабатывания: от 2 до 600 секунд - можно настраивать для предотвращения ложных срабатываний при кратковременных скачках
• Обнаружение обрыва фазы, перенапряжения и пониженного напряжения - все функции активированы по умолчанию
• ЖК-дисплей - отображает текущие значения напряжения по каждой фазе, ток и состояние защиты

Совместимость и монтаж

Реле напряжения с ЖК-дисплеем и контролем тока 3Ф 63 А монтируется на DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы: входные клеммы - для трёх фаз и нуля, выходные - для управления нагрузкой через контактор. Напряжение питания берётся с одной из фаз (не требуется отдельный источник 220 В). Монтаж возможен в закрытых щитах с температурой от -25C до +60C. Обязательно соблюдать посадочные размеры и момент затяжки клемм - не более 1,5 Нм.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 60947-2 и IEC 60947-6-1. Защита корпуса IP20 - не предназначено для открытой установки или влажных сред. Все внутренние элементы имеют класс изоляции II. Применяются принципы безопасности, исключающие самопроизвольное включение после восстановления питания.

Преимущества

• Интегрированный контроль тока - не нужен отдельный тепловой реле или токоограничивающий модуль
• Настройка времени задержки - снижает количество ложных отключений при кратковременных помехах
• Чёткий ЖК-дисплей - позволяет оперативно диагностировать причину отключения без дополнительных приборов
• Высокая точность срабатывания - минимальная погрешность +-1% по напряжению и +-2% по току
• Поддержка всех основных видов аварий - одно устройство заменяет несколько специализированных реле

Ограничения применения

• Не подходит для систем с постоянным током - питание только переменное 220–230 В AC
• Не имеет встроенного автоматического возврата - после срабатывания необходимо вручную сбросить защиту
• Не рассчитано на частые включения/выключения - максимальная механическая долговечность контактов - 100 000 циклов
• Не предназначен для установки вне помещений - степень защиты IP20 не защищает от влаги и пыли
• Требуется стабильное подключение нулевого провода - потеря N может привести к некорректной работе

Примеры использования

• Защита трёхфазного двигателя насоса в системе водоснабжения - предотвращает перегрев при обрыве фазы
• Контроль качества питания на участке конвейера в пищевой промышленности - исключает повреждение ЧПУ-систем
• Стандартная защита для компрессора холодильной установки - отключает при проседании напряжения ниже 180 В
• Щитовая защита в маломощном производстве - замена нескольких реле напряжения и теплового реле одним устройством

Практические советы

• Перед первым запуском проверьте правильность подключения фаз L1, L2, L3 - неверная последовательность не влияет на работу, но может усложнить диагностику
• Настройте задержку срабатывания в зависимости от типа нагрузки: для двигателей - 10–30 с, для электроники - 2–5 с
• При использовании в условиях высоких температур (более 45 C) рекомендуется увеличить воздушный зазор вокруг реле
• Не используйте реле напряжения с ЖК-дисплеем и контролем тока 3Ф 63 А в качестве главного рубильника - оно не предназначено для частого ручного включения
• При возникновении частых срабатываний - проверьте баланс нагрузки по фазам и качество соединений в клеммах
