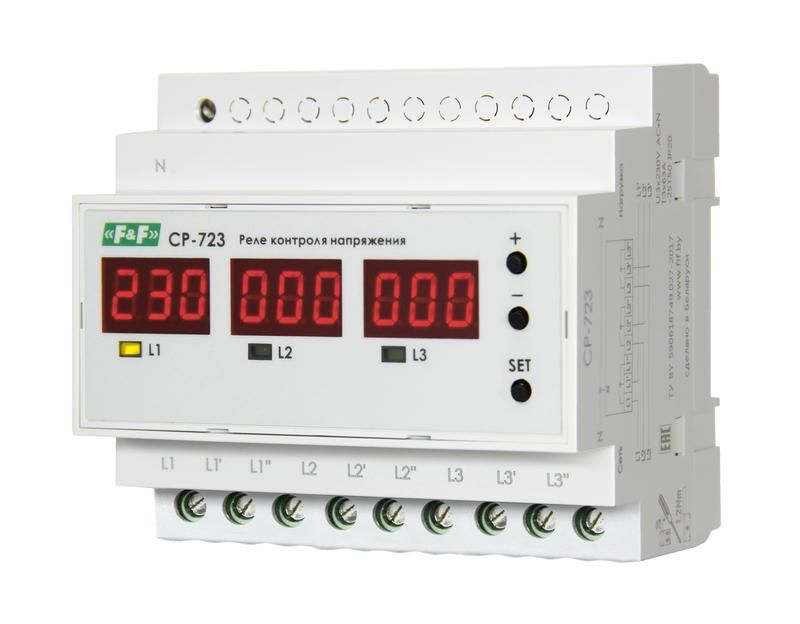

Реле контроля напряжения CP-723 (трехфазное; два режима работы - три однофазных или трехфазное напряжения; монтаж на DIN-рейке; 100…450 AC 3NO 3х63А) F&F EA04.009.015 Евроавтоматика

Реле контроля напряжения трехфазное CP-723 от Евроавтоматика - устройство для автоматического отключения нагрузки при опасных отклонениях напряжения в трёхфазной сети. Монтируется на DIN-рейку, поддерживает два режима работы: как три независимых однофазных реле или как единое трёхфазное реле. Артикул ea04.009.015 подходит для защиты промышленного и коммерческого оборудования.

Назначение и область применения

Реле контроля напряжения трехфазное CP-723 защищает оборудование от повреждений, вызванных перепадами напряжения: слишком высоким, слишком низким, асимметрией между фазами или нарушением порядка чередования фаз. Устройство применяется в системах управления станками, насосами, конвейерами, HVAC, распределительных щитах и других объектах с трёхфазным питанием. Подходит как для новых установок, так и для модернизации существующих щитов.

Технические характеристики

• Питание: 100–450 В переменного тока (AC)
• Номинальный ток контактов: 63 А на каждую фазу (3×63 А)
• Тип контактов: 3 нормально разомкнутых (3 NO)
• Пороги срабатывания:
  • Нижний: 140–210 В (настраивается)
  • Верхний: 240–300 В (настраивается)
• Задержка срабатывания: 0,1–25 секунд (настраивается)
• Индикация: светодиодная - показывает состояние каждой фазы и аварию
• Подключение: винтовые зажимы
• Габариты: 6 модулей DIN (10,5 мм каждый)
• Защита корпуса: IP20 - против доступа пальцев и крупных частиц, но не от воды
• Рабочий температурный диапазон: от –25 C до +50 C
• Климатическое исполнение: УХЛ4 - для помещений с умеренным и холодным климатом, без конденсации
• Соответствие: ТУ BY 590618749.027-2017

Совместимость и монтаж

Реле контроля напряжения трехфазное CP-723 устанавливается на стандартную DIN-рейку типа TS35. Для подключения используются винтовые клеммы - провода сечением до 2,5 мм2. Обязательно соблюдать полярность при подключении L1, L2, L3 и N. Контакты реле рассчитаны на управление нагрузкой до 63 А на фазу - для больших токов требуется внешний магнитный пускатель. Устройство совместимо со всеми щитами, где есть место под 6 модулей DIN и напряжение в допустимом диапазоне 100–450 В AC.

Особенности конструкции

CP-723 реализует два режима работы через внутренние настройки:

• Трёхфазный режим: все три фазы контролируются как единая система. При любой аварии - перегрузка, недостаток напряжения, асимметрия или смена чередования - отключаются сразу все три контакта.
• Однофазный режим: каждая фаза работает независимо. Только та фаза, где вышло напряжение за границы, отключается. Настройки (пороги и задержки) можно задать отдельно для каждой фазы.

Светодиодная индикация позволяет визуально определить, какая фаза в аварии и почему - удобно для диагностики без тестера.

Преимущества

• Гибкость: один прибор заменяет три однополюсных реле или одно трёхполюсное - экономия места и стоимости.
• Высокая точность срабатывания благодаря широкому диапазону настроек порогов и задержек.
• Надёжные винтовые клеммы - подходят для медных и алюминиевых проводов.
• Чёткая индикация снижает время ремонта и исключает ошибки при диагностике.
• Не требует внешнего питания - работает от контролируемой сети.

Ограничения применения

• Не предназначено для работы во влажных помещениях - степень защиты IP20 не обеспечивает защиту от брызг и пара.
• Не контролирует частоту, импульсы, гармоники - только напряжение и чередование фаз.
• Не рекомендуется для сетей ниже 100 В или выше 450 В - возможны отказы или повреждение.
• Не подходит для постоянного тока (DC) - только переменный ток (AC).
• Температура ниже –25 C или выше +50 C может привести к сбоям в работе.

Примеры использования

• Щит управления циркулярным станком - отключает питание при просадке напряжения, чтобы двигатель не перегревался.
• Вентиляционный комплекс в складском помещении - защищает компрессоры от асимметрии фаз после аварийного отключения одной из них.
• Электрощит торгового центра - в режиме “трёхфазное” отключает всю нагрузку при срыве чередования фаз, что важно для чувствительной электроники.
• Автономный насосный узел - в режиме “однофазное” отключает только проблемную фазу, сохраняя работу остальных потребителей.

Практические советы

• Перед первым запуском выберите нужный режим (трёхфазный / однофазный) - обычно это перемычка внутри устройства. Инструкцию см. в руководстве производителя.
• Настройте пороги напряжения с учётом реального уровня в вашей сети. Например, если в вашей сети часто падает до 160 В - установите нижний порог на 170 В, чтобы избежать ложных срабатываний.
• Проверьте посадочный диаметр кабеля - винтовые клеммы поддерживают максимум 2,5 мм2. Более толстый провод не войдёт.
• При использовании в режиме “однофазное” - убедитесь, что нагрузка на каждую фазу не превышает 63 А. Превышение может привести к свариванию контактов.
• Не закрывайте устройство герметичными крышками - IP20 не защищает от конденсата, а нагрев внутри может вызвать отказ.
• При замене старого реле - проверьте соответствие класса тока (63 А) и количества полюсов. CP-723 имеет три контакта - он не заменит однофазное реле с одним контактом без изменения схемы.
