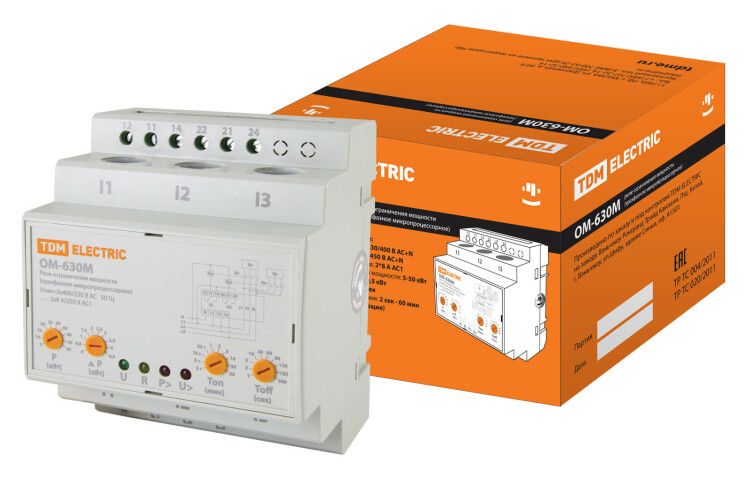

Реле ограничения мощности ОМ-630М 5/50-3Н-01 (3ф, 5-50кВт, 4мод, сумм. расчет, с напр.) | SQ1505-0004 TDM

Реле ограничения мощности TDM ELECTRIC SQ1505-0004 предназначено для автоматического контроля суммарной активной мощности в трёхфазной сети до 50 кВт. Устройство сочетает функции ограничения нагрузки и защиты от аварийного напряжения, что делает его удобным решением для коммерческих зданий, объектов с несколькими арендаторами и старых электросетей.

Назначение и область применения

Реле ограничения мощности TDM ELECTRIC SQ1505-0004 используется там, где важно контролировать общий расход электроэнергии. Оно применяется для:

• Равномерного распределения мощности между арендаторами в многоквартирных или офисных зданиях;
• Соблюдения установленных лимитов на потребление энергии;
• Защиты устаревших или слабых электрических сетей от перегрузок при подключении мощных устройств;
• Автоматического отключения нагрузки при превышении заданного порога мощности.

Устройство особенно эффективно в местах, где нельзя увеличивать проектную мощность, но необходимо предотвращать случайные перегрузки.

Технические характеристики

• Тип: трёхфазное реле ограничения мощности
• Диапазон регулируемой мощности: 5–50 кВт
• Количество модулей: 4 (по 12,5 кВт каждый, суммарная мощность рассчитывается по всем каналам)
• Функция: суммарный расчёт мощности по трем фазам
• Интегрированное реле напряжения: отслеживает перенапряжение и недонапряжение
• Монтаж: DIN-рейка 35 мм
• Питание: от сети 380 В, 50 Гц
• Выход: механический контакт для управления внешним контактором

Суммарный расчёт означает, что реле не следит за каждой фазой отдельно - он складывает мощность всех трёх фаз и реагирует, когда общий показатель превышает установленный лимит.

Совместимость и монтаж

Реле ограничения мощности TDM ELECTRIC SQ1505-0004 устанавливается на DIN-рейку в щите управления. Для работы требуется подключение трёх фаз, нулевого провода и сигнала управления нагрузкой через внешний контактор. Контакты реле - сухие, без потенциала, поэтому подходят для управления любыми типами силовых цепей. Подключение входных сигналов - винтовые клеммы. Настраивается с помощью поворотных переключателей на лицевой панели - без программирования.

Безопасность и стандарты

Реле соответствует требованиям безопасности для оборудования, предназначенного для установки в распределительных устройствах. Применяет принципы, близкие к IEC 60947-5-1 и IEC 61010-1. Защита от перенапряжения и недонапряжения снижает риск повреждения подключённого оборудования. Однако само реле не имеет встроенной защиты от короткого замыкания - её обеспечивает автоматический выключатель перед устройством.

Преимущества

• Объединяет две функции - ограничение мощности и защиту по напряжению - в одном корпусе, экономя место в щите;
• Не требует внешнего питания - работает от сети, к которой подключен;
• Простая настройка: никаких интерфейсов, меню или ПО - всё через физические переключатели;
• Чёткая реакция на превышение лимита: надёжное отключение даже при скачках нагрузки;
• Поддерживает работу в условиях нестабильного напряжения благодаря встроенному реле напряжения.

Ограничения применения

• Не подходит для однофазных систем - только для трёхфазных сетей 380 В;
• Максимальная мощность 50 кВт - выше этого значения требуется другое оборудование;
• Не управляет нагрузкой напрямую - нужен внешний контактор или магнитный пускатель;
• Не имеет таймера или градиентного отключения - срабатывает резко при превышении порога;
• Не подходит для точного учёта энергии - только для контроля и ограничения.

Примеры использования

• Арендованное торговое помещение с несколькими магазинами - каждому выделена часть мощности, общая сумма не должна превышать 40 кВт;
• Старый жилой дом с ограниченной мощностью 35 кВт - реле предотвращает одновременную работу нескольких кондиционеров и электрокотлов;
• Производственный участок с временным подключением сварочного аппарата - реле отключает менее важные нагрузки при запуске мощного оборудования;
• Гостиничный комплекс - чтобы избежать перегрузки в часы пик, реле ограничивает использование бытовых приборов в номерах.

Практические советы

• Перед установкой проверьте фактическую максимальную мощность, которую позволяет ваша сеть - она должна быть ниже или равна 50 кВт;
• Настройте порог на уровне 80–90% от допустимой мощности, чтобы избежать частых срабатываний;
• Выбирайте контактор с достаточным токовым запасом - он должен выдерживать полную нагрузку, которая будет отключаться;
• Не забудьте подключить ноль - без него реле не будет работать;
• Проверяйте состояние клемм и соединений раз в год - особенно в помещениях с высокой влажностью или пылью;
• Если вам нужно более гибкое управление (например, по времени или очередности), рассмотрите системы с программируемым контроллером - здесь это невозможно.
