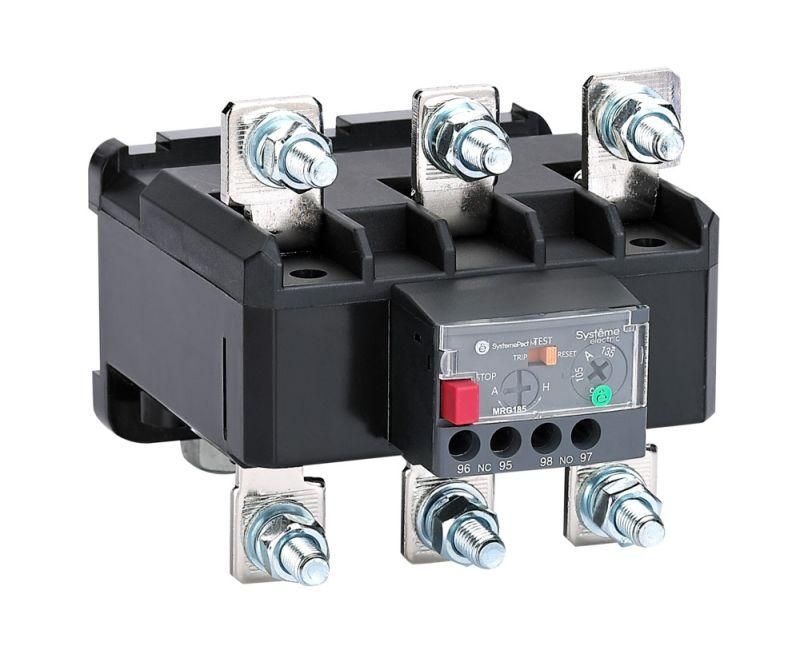

Реле перегрузки тепловое MRG F185 48-65A SE MRG18565 APC

Реле перегрузки тепловое MRG F185 48-65A от Systeme Electric - устройство для защиты электродвигателей от перегрузок, обрыва фазы и длительного пуска. Установлено прямо под контактором, работает в паре с сериями MC1G и обеспечивает надёжную термическую защиту для нагрузок 48–65 А.

Назначение и область применения

Тепловое реле MRG F185 48-65A защищает электродвигатели от повреждений, вызванных превышением допустимого тока. Оно реагирует на длительную перегрузку, обрыв одной из фаз, а также на слишком долгий запуск двигателя или заклинивание ротора. Подходит для установки в системах управления насосами, вентиляторами, конвейерами, компрессорами и другим оборудованием с асинхронными двигателями.

Технические характеристики

• Номинальный ток реле: 185 А - максимальная величина тока, которую способно выдерживать само реле без повреждения;
• Диапазон регулирования тока срабатывания: 48–65 А - можно настроить на защиту двигателей с рабочим током в этом интервале;
• Класс срабатывания: 10 - время отключения при 7,2-кратной перегрузке составляет 4–10 секунд, что соответствует требованиям для большинства промышленных двигателей;
• Метод подключения: винтовые зажимы - надёжное и проверенное соединение, требующее периодической проверки затяжки;
• Тип монтажа: непосредственно под контактором - позволяет экономить место в щите и упрощает сборку системы.

Совместимость и монтаж

Реле MRG F185 48-65A проектировалось для установки исключительно под контакторы серии MC1G от Systeme Electric. Его форма и крепления точно соответствуют габаритам этих контакторов - не требуется адаптеров или дополнительных крепёжных элементов. Для монтажа достаточно совместить направляющие и защёлкнуть реле до характерного щелчка. После установки необходимо правильно подключить провода к винтовым зажимам и отрегулировать ток срабатывания в пределах 48–65 А согласно паспортным данным двигателя.

Преимущества

• Высокая точность срабатывания благодаря термобиметаллическому механизму с классом 10;
• Удобная интеграция с контактными аппаратами MC1G - снижает количество соединений и риск ошибок при сборке;
• Стандартный винтовой контакт - совместим с медными жилами сечением до 16 мм2, легко обслуживается;
• Индикация срабатывания - кнопка «Reset» выступает при аварии, позволяя быстро определить причину отключения.

Ограничения применения

• Не предназначен для работы в условиях частых пусков/остановок - высокая тепловая инерция делает его неэффективным для режимов с более чем 6–8 пусками в час;
• Не защищает от коротких замыканий - обязательно использовать в сочетании с автоматическим выключателем или предохранителем;
• Не рекомендовано применение в средах с температурой выше +60 C или ниже −25 C - возможна потеря точности настройки;
• Требуется ручная перезагрузка после срабатывания - не подходит для систем, где нужна автоматическая восстановление работы.

Примеры использования

• Промышленный конвейер с двигателем 5,5 кВт, потребляющим около 55 А - настройка реле на 58 А даёт запас по току и защиту от заклинивания;
• Воздушный компрессор с пуском 9–12 секунд - класс 10 гарантирует, что реле не сработает во время нормального пуска;
• Циркуляционный насос в системе отопления - защита от обрыва фазы предотвращает перегрев обмоток при работе на двух фазах.

Практические советы

• Перед установкой проверьте, что ток двигателя попадает в диапазон 48–65 А - если он ниже 48 А, выбирайте меньшую модель; если выше - используйте реле с большим номиналом;
• Затягивайте винты зажимов усилием 0,5–0,7 Нм - недостаточно плотное соединение вызывает нагрев, избыточная затяжка - деформацию;
• После каждого срабатывания дождитесь остывания биметалла перед сбросом - повторный быстрый запуск может привести к преждевременному выходу из строя;
• MRG F185 48-65A не имеет функции самокалибровки - регулярно сверяйте настройку с фактическим током двигателя при нагрузке;
• Эта модель несовместима с другими сериями контакторов - даже если они кажутся одинакового размера, отличаются крепления и контактные пути.
